BOITES DE VITESSES ET DE TRANSFERT
DEMONTAGE ET MONTAGE (Suite)
(5) Poser une bague neuve au moyen de l'outil de
pose 7549 (Fig. 190).

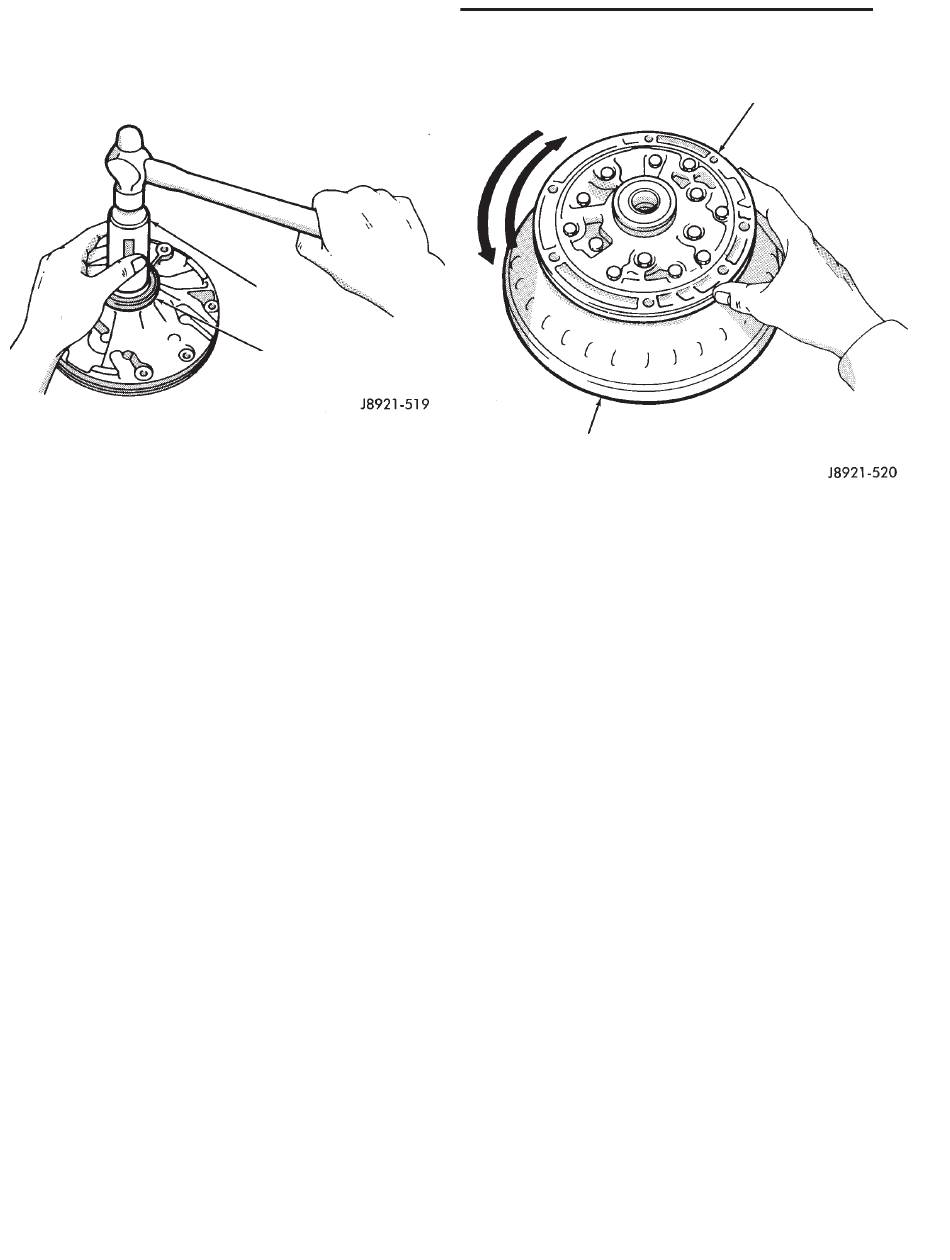

Fig. 190 Pose de bague d'e ´ tanche ´ ite ´ de pompe
(6) Lubrifier et poser les pignons dans le corps de
la pompe.
(7) Monter l'arbre de stator et le corps de la
pompe. Serrer les boulons entre l'arbre et le corps au
couple de 10 N·m (7 livres pied).
(8) Poser un joint torique neuf sur le corps de la
pompe et des bagues d'e ´ tanche ´ ite ´ neuves sur l'arbre
du stator.
(9) Poser la pompe dans le convertisseur de couple
et ve ´ rifier la rotation du pignon de pompe (Fig. 191).
Les pignons doivent tourner en douceur dans les
deux sens.
(10) Lubrifier le joint torique de la pompe et des
bagues d'e ´ tanche ´ ite ´ au moyen de pe ´ trolatum.
OUTIL DE POSE
DE BAGUE
D'ETANCHEITE
BAGUE
D'ETANCHEITE
DE POMPE
CONVERTISSEUR
DE COUPLE
Fig. 191 Ve ´ rification de la rotation de pignon de
pompe
XJ
POMPE A HUILE
