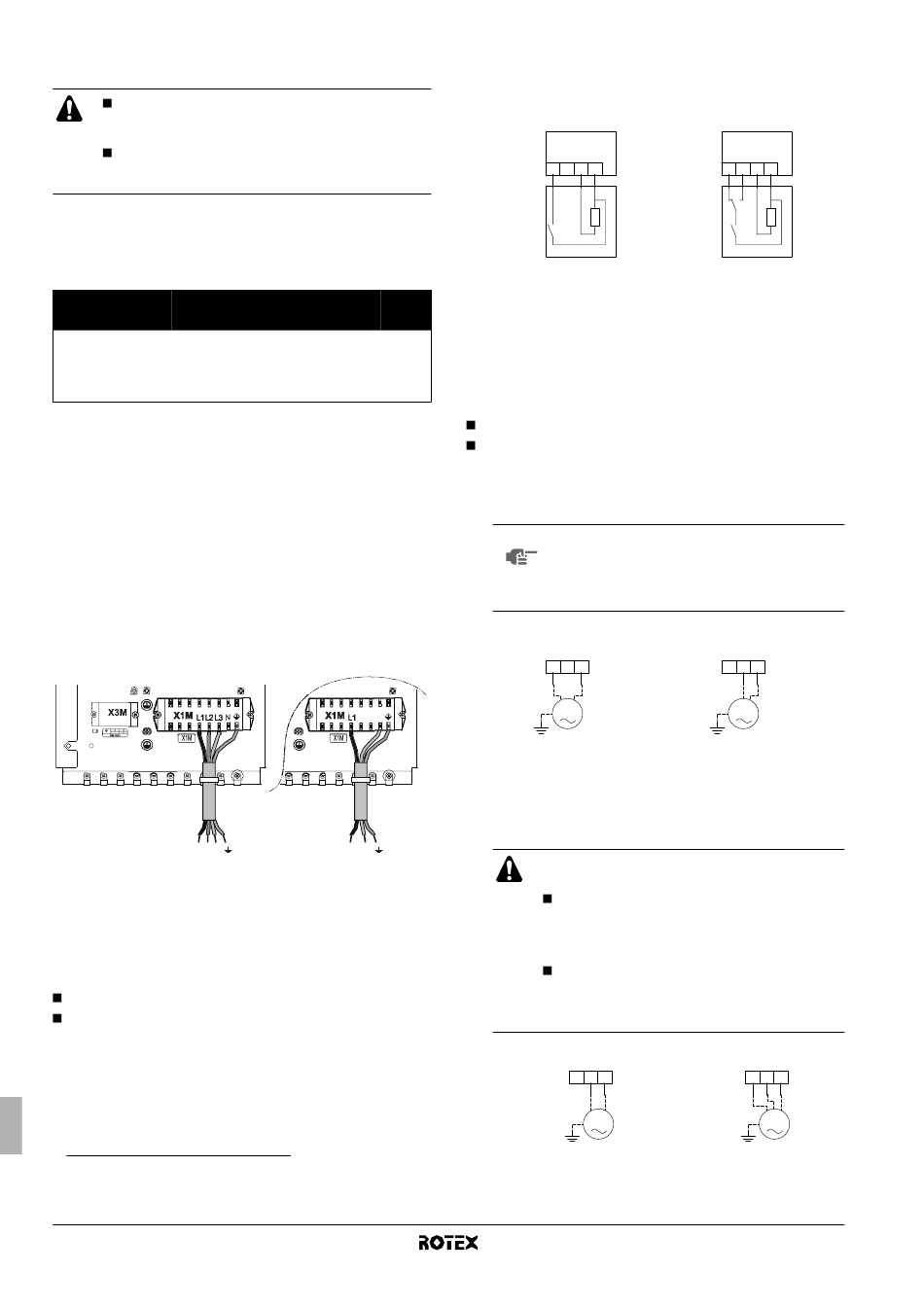

Yardımcı ısıtıcı güç beslemesinin bağlanması
Güç devresi ve kablo gereksinimleri
Yardımcı ısıtıcı için özel olarak ayrılmış bir güç
devresi kullandığınızdan emin olun. Hiçbir zaman
başka bir cihazla paylaşılan güç devresi kullanmayın.
Dış ünite, iç ünite, yardımcı ısıtıcı ve buster ısıtıcı
(kullanım sıcak suyu deposu) için özel olarak ayrılmış
aynı ve tek güç beslemesi kullanın.
Bu güç devresi yerel ve ulusal düzenlemelere göre gerekli olan
güvenlik cihazlarıyla korunmalıdır.
Güç kablosunu ilgili yerel ve ulusal düzenlemelere uygun olarak
seçin. Yardımcı ısıtıcının maksimum çalışma akımı için aşağıdaki
tabloya bakın.
(1) (2)
Yardımcı
ısıtıcı
İç ünite modeli kapasitesi
RKHB*008AA3V3 3 kW
(a) (b)
RKHB*008AA6V3 6 kW
RKHB*008AA6WN 6 kW
RKHB*008AA9WN 9 kW
(1)
(a) EN/IEC 61000-3-12 ile uyumlu ekipman
(b) Sistem empedansı Z kullanıcının beslemesi ile kamuya açık sistem arasındaki
sys
interfaz noktasında Z 'dan küçük veya ona eşit olmak şartıyla bu ekipman
max
(2)
EN/IEC 61000-3-11 ile uyumludur. Ekipmanın sadece sistem empedans Z
değerinin Z 'dan küçük veya ona eşit bir beslemeye bağlanması, gerekirse
max
dağıtım ağı işletmeni ile istişare ederek ekipman montajcısı veya kullanıcısının
sorumluluğudur.
Prosedür
1 Uygun kablo kullanarak, kablo bağlantı şeması ile aşağıdaki
resimde gösterildiği gibi güç devresini ana devre kesiciye
bağlayın.
2 Toprak iletkenini (sarı/yeşil) X1M terminali üzerindeki toprak-
lama vidasına bağlayın.
3 Gerginliğin alınmasını sağlamak için kabloyu kablo bağları ile
kablo bağı tespitlerine sabitleyin.
Not: yalnız ilgili saha kabloları gösterilmiştir.
3x 400 V
L1 L2 L3
Termostat kablosunun bağlantısı
Termostat kablosunun bağlantı şekli uygulamaya göre değişir.
Oda termostatı ile bir arada pompa işletimi üzerine daha fazla bilgi ve
konfigürasyon seçenekleri için ayrıca bkz. "Tipik uygulama örnekleri"
sayfa 3 ve "Oda termostatı montaj konfigürasyonu" sayfa 15.
Termostat gereksinimleri
Güç beslemesi: 230 V AC veya pille çalışan
Kontak gerilimi: 230 V.
(1) Her bir fazda >16 A ve ≤75 A giriş akımı ile kamuya açık düşük akımlı sistemlere
bağlanan ekipman tarafından üretilen harmonik akımlar için
(2) ≤75 A anma akımına sahip ekipman için kamuya açık düşük akımlı besleme
sistemlerindeki voltaj değişiklikleri, voltaj dalgalanmaları ve oynamaları için
sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.
Montaj kılavuzu
13
Yardımcı
ısıtıcı nominal Maksimum
çalışma akımı Z
gerilimi
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A
1x 230 V
N
L1 N
Prosedür
1 Termostat kablosunu, kablo şemasında gösterildiği gibi uygun
terminallere bağlayın.
Yalnız ısıtma termostatı
X2M
H C L N
1 2 3 4
th
2 Gerginliğin alınmasını sağlamak için kabloyu kablo bağları ile
kablo bağı tespitlerine sabitleyin.
(Ω) 3 PCB üzerindeki SS2-3 DIP anahtarını AÇIK konuma getirin.
Daha fazla bilgi
konfigürasyonu" sayfa 15.
Vana kontrol kablolarının bağlantısı
Vana gereksinimleri
Güç beslemesi: 230 V AC
Maksimum çalışma akımı: 100 mA
sys
2 yollu vananın kablo bağlantıları
1 Uygun kablo kullanarak, kablo bağlantı şemasında gösterildiği
gibi vana kontrol kablosunu X2M terminaline bağlayın.
NOT Kablo bağlantıları, NC (normalde kapalı) ve NO
(normalde açık) vana için farklıdır. Kablo bağlantı
şemasındaki ayrıntılara ve aşağıdaki resimlere
uygun
bağladığınızdan emin olun.
Normalde kapalı (NC) 2 yollu
vana
X2M 5 6 7
M
2 Gerginliğin alınmasını sağlamak için kabloyu (kabloları) kablo
bağları ile kablo bağı tespitlerine sabitleyin.
3 yollu vananın kablo bağlantıları
1 Uygun kablo kullanarak, kablo bağlantı şemasında gösterildiği
gibi vana kontrol kablosunu uygun terminallere bağlayın.
İki tip 3 yollu vana bağlanabilir. Her bir tip için kablo
bağlantısı farklıdır:
"Yay dönüşlü 2 telli" tip, 3 yollu vana
3 yollu vana eylemsiz (aktif hale getirilmemiş)
olduğunda
şekilde takılmalıdır.
"SPST 3 telli" tip, 3 yollu vana
3 yollu vana, terminal bağlantı noktaları 9 ve 10
elektrikli olduğunda kullanım sıcak suyu ısıtma
devresi seçilecek şekilde takılmalıdır.
"Yay dönüşlü 2 telli" vana
X2M 8
2 Gerginliğin alınmasını sağlamak için kabloyu (kabloları) kablo
bağları ile kablo bağı tespitlerine sabitleyin.
Isıtma/soğutma termostatı
X2M
H C L N
1 2 3 4
H C
th
için bkz. "Oda termostatı
olarak doğru terminal
Normalde açık (NO) 2 yollu
vana
X2M 5 6 7
M
NC
hacim ısıtma devresi
" SPST 3 telli" vana
9 10 X2M 8
M
Hava su tipi ısı pompa sistemi iç ünitesi
montaj
numaralarına
NO
seçilecek
9 10
M
