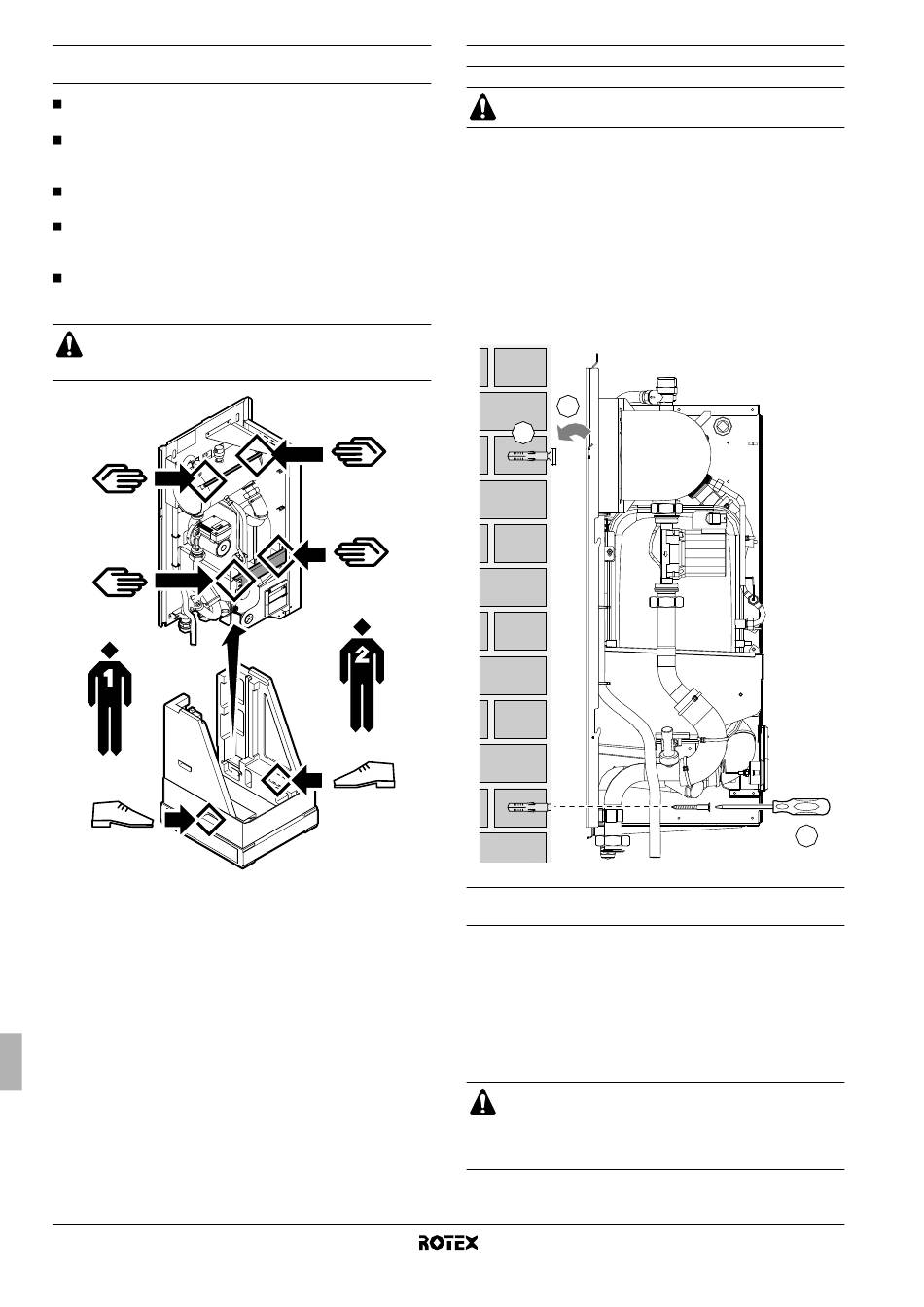

Inspecção, manuseamento e desembalamento da
unidade
A unidade interior vem embalada numa caixa de cartão, fixa por
tiras a uma palete de madeira.
Aquando da entrega, a unidade tem de ser verificada. Qualquer
dano tem de ser comunicado imediatamente ao agente de
reclamações do transportador.
Verifique se estão presentes todos os acessórios da unidade
interior (consulte "Acessórios" na página 2).
Transporte a unidade dentro da embalagem de origem, até ficar
o mais próxima possível da posição de instalação final, para
impedir danos no transporte.
A unidade interior pesa cerca de 50 kg, pelo que deve ser
erguida por duas pessoas, utilizando as duas barras de
elevação existentes.
Não tente levantar a unidade agarrando-a pela caixa de
distribuição nem pelas tubagens! Existem duas barras de
elevação, para por elas se içar a unidade.
Manual de instalação
9

Montagem da unidade interior

A unidade interior pesa cerca de 50 kg. São necessárias
duas pessoas para instalar a unidade.
1 Fixe o suporte de fixação à parede, utilizando buchas e
parafusos adequados.
Certifique-se de que o suporte de fixação está bem nivelado. Se
a unidade não for instalada nivelada, pode ficar ar preso no
circuito da água, originando mau funcionamento da unidade.
Dê particular atenção a este ponto na instalação do modelo
RKHBX, para evitar derrames do reservatório de drenagem.
2 Pendure a unidade interior no suporte de fixação à parede.
3 Fixe a unidade interior pela base, utilizando buchas e parafusos
apropriados. Para tal, a unidade está equipada com 2 orifícios
no exterior da parte de baixo da estrutura.
2
1
Instalação do kit EKHBDP de depósito de drenagem
(apenas nos modelos RKHBX)
Nos modelos com aquecimento e refrigeração, é necessário instalar
o kit de depósito de drenagem (consulte "Acessórios" na página 2).
Durante a refrigeração, o vapor de água (humidade) presente no ar
pode condensar, levando a acumulação de água nas tubagens de
água e refrigerante, que se encontram frias. Esta água é recolhida
no reservatório de drenagem, que tem de ser ligado a um dreno.
Para obter instruções de instalação, consulte a folha de instruções
fornecida com o kit de depósito de drenagem.
Certifique-se de que coloca no depósito de drenagem a
extremidade do tubo da válvula de segurança. Se não o
fizer, a água pode entrar em contacto com os componen-
tes eléctricos, originando choques eléctricos ou um curto-
circuito no sistema eléctrico.
Unidade interior para o sistema de bomba de calor ar/água
3
RKHBH/X008AA
4PW50203-1A
