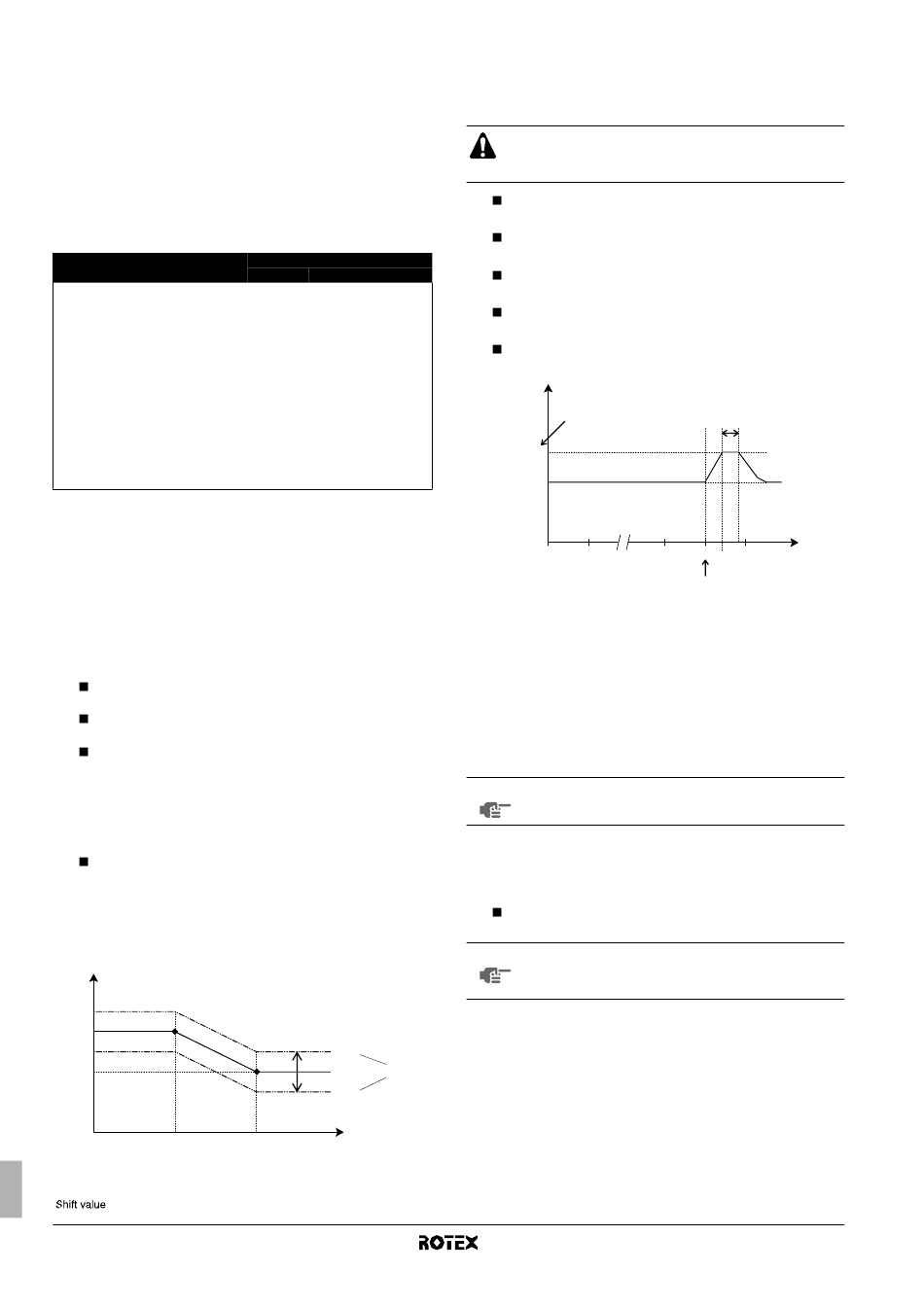

Descrierea detaliată
[0] Nivelul de autorizare al utilizatorului
Dacă e necesar, anumite butoane ale interfeţei utilizatorului pot fi
făcute nedisponibile pentru utilizator.
Sunt definite trei nivele de autorizare (a se vedea tabelul de mai jos).
Comutarea între nivelul 1 şi nivelele 2/3 este efectuată prin apăsarea
simultană a butoanelor pfi şi pfj urmată imediat de
apăsarea simultană a butoanelor s şi ba, şi ţinând apăsate toate
cele 4 butoane timp de cel puţin 5 secunde (în modul normal).
Reţineţi că pe interfaţa utilizatorului nu este dată nici o indicaţie.
Când este selectat nivelul 2/3, nivel efectiv de autorizare — nivelul 2
sau nivelul 3 — este determinat prin reglajul local [0-00].
Butonul
s
Buton de mod silenţios
Butonul valorii de
ba
referinţă funcţie de vreme
Buton de
activare/dezactivare
pr
temporizator pentru
program
<
Buton de programare
pf
Butoane de reglare a
timpului
i
pf
j
Buton de inspecţie/probă
z
de funcţionare
[1] Valoarea de referinţă funcţie de vreme (numai la operaţiunea
de încălzire)
Reglajele locale ale valorii de referinţă funcţie de vreme definesc
parametrii pentru exploatarea funcţie de vreme a unităţii. Când
exploatarea funcţie de vreme este activă, temperatura apei este
determinată automat în funcţie de temperatura din exterior:
temperaturile exterioare mai reci vor avea drept rezultat apă mai
caldă şi viceversa. În timpul exploatării funcţie de vreme, utilizatorul
are posibilitatea de a devia în sus sau în jos temperatura ţintă a apei
cu maxim 5°C. A se vedea manualul de exploatare pentru detalii
suplimentare privind exploatarea funcţie de vreme.
[1-00] Temperatură scăzută a mediului înconjurător (Lo_A):
temperatura din exterior scăzută.
[1-01] Temperatură ridicată a mediului înconjurător (Hi_A):
temperatura din exterior ridicată.
[1-02] Valoare de referinţă la temperatura scăzută a mediului
înconjurător (Lo_Ti): temperatura ţintă a apei la ieşire când
temperatura din exterior devine egală sau scade sub
temperatura joasă a mediului înconjurător (Lo_A).
Reţineţi că valoarea Lo_Ti trebuie să fie mai mare decât
Hi_Ti, întrucât pentru temperaturi exterioare mai joase (adică
Lo_A) este necesară apă mai caldă.
[1-03] Valoare de referinţă la temperatura ridicată a mediului
înconjurător (Hi_Ti): temperatura ţintă a apei la ieşire când
temperatura din exterior devine egală sau creşte peste
temperatura ridicată a mediului înconjurător (Hi_A).
Reţineţi că valoarea Hi_Ti trebuie să fie mai mică decât
Lo_Ti, întrucât pentru temperaturi exterioare mai ridicate
(adică Hi_A) este suficientă mai puţină apă caldă.
T
t
Lo_Ti
Hi_Ti
Lo_A
T
Temperatura ţintă a apei
t
T
Temperatura mediului (exterioară)
A
= Valoarea devierii
Manual de instalare
19
Nivel de autorizare
1 2 3
acţionabil — —
acţionabil — —
acţionabil acţionabil —
acţionabil — —
acţionabil — —
acţionabil — —
+ 05
Shift value
00
– 05
Hi_A T
A
[2] Funcţia de dezinfecţie
Se aplică numai la instalaţiile cu rezervor de apă menajeră caldă.
Funcţia de dezinfecţie dezinfectează rezervorul de apă menajeră
caldă încălzind periodic apa menajeră la o anumită temperatură.
Reglajele locale ale funcţiei de dezinfecţie trebuie
configurate de instalator în conformitate cu reglementările
naţionale şi locale.
[2-00] Interval de funcţionare: ziua(zilele) săptămânii în care
apa menajeră trebuie încălzită.
[2-01] Situaţie: precizează dacă funcţia de dezinfecţie este
activată (1) sau dezactivată (0).
[2-02] Ora de pornire: ora din zi la care apa menajeră trebuie
încălzită.
[2-03] Valoare de referinţă: trebuie atinsă o temperatură
ridicată a apei.
[2-04] Interval: perioada de timp care defineşte cât timp
trebuie menţinută valoarea de referinţă a temperaturii.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T
Temperatura apei menajere calde
DHW
T Valoarea de referinţă de utilizator a temperaturii (aşa cum a
U
fost fixată pe interfaţa utilizatorului)
T
Valoarea de referinţă ridicată a temperaturii [2-03]
H
t Timp
[3] Repornirea automată
La restabilirea alimentării de la reţea după o pană de curent, funcţia
de repornire automată aplică din nou configurările interfeţei
utilizatorului la momentul întreruperii alimentării de la reţea.
NOTĂ Este prin urmare recomandat să lăsaţi funcţia de
repornire automată activată.
Reţineţi că cu funcţia dezactivată, temporizatorul de program nu va fi
activat când alimentarea cu energie electrică revine la unitate după o
pană de curent. Apăsaţi butonul pr pentru a activa temporizatorul
pentru program din nou.
[3-00] Situaţie: precizează dacă funcţia de repornire
automată este activată (0) sau dezactivată (1).
NOTĂ Dacă reţeaua de alimentare cu tarife diferenţiate este
cu întreruperea alimentării, atunci activaţi întotdeauna
funcţia de repornire automată.
Unitate interioară pentru sistem de pompă termică aer la apă
[2-04]
22.00 23.00 24.00 t
[2-02]
RKHBH/X008AA
4PW50203-1A
