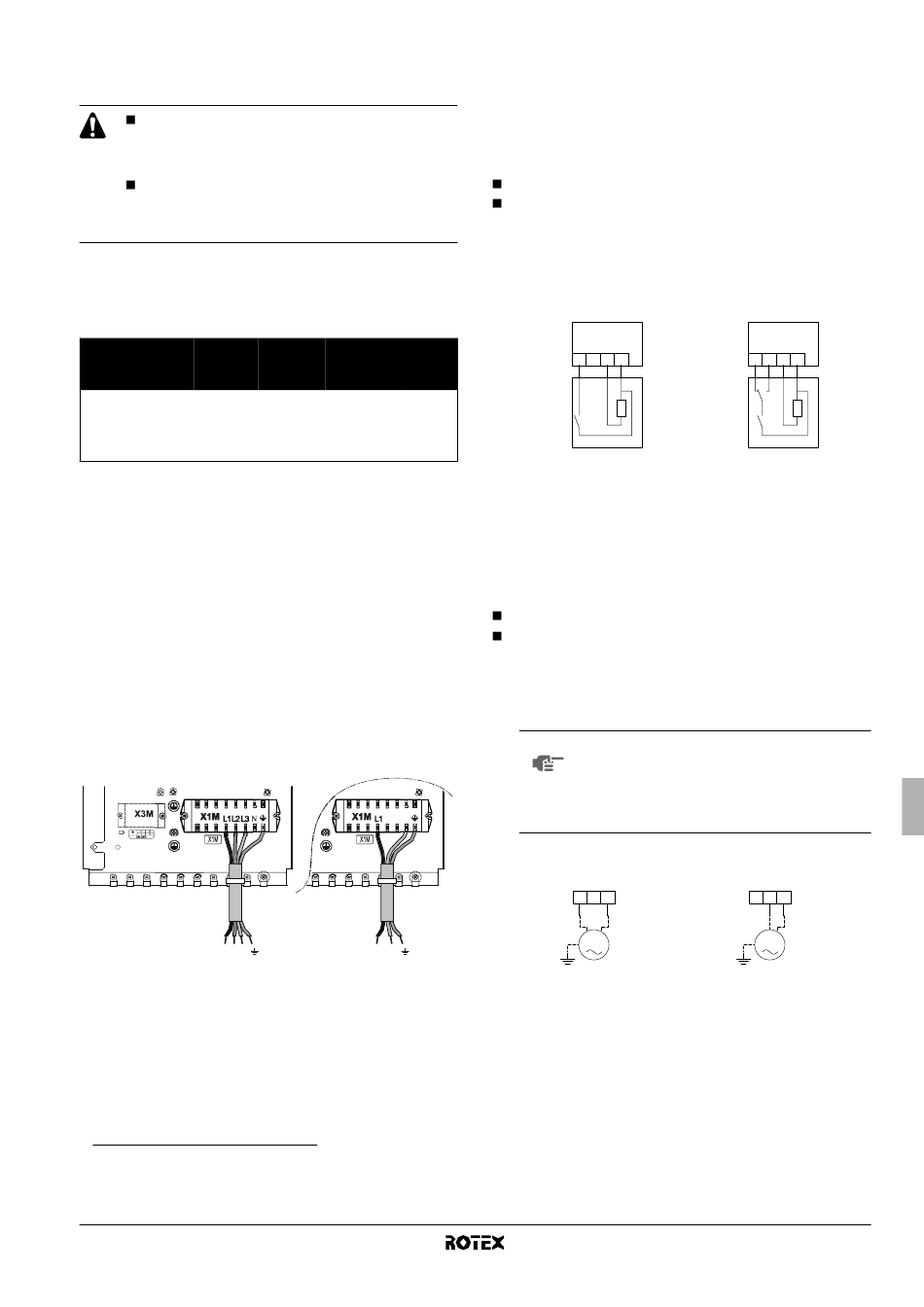

Collegamento dell'alimentazione
riscaldatore di riserva
Circuito d'alimentazione e caratteristiche dei cavi
Accertarsi che venga usata una linea d'alimentazione
appropriata per il riscaldatore di riserva. Non
alimentare l'apparecchio attraverso una linea alla quale
sono collegate anche altre utenze.
Utilizzare la stessa alimentazione dedicata per l'unità
esterna, l'unità interna, il riscaldatore di riserva e il
surriscaldatore (serbatoio dell'acqua calda per usi
domestici).
Il circuito di alimentazione deve essere protetto mediante i dispositivi
di sicurezza richiesti ai sensi delle normative locali e nazionali.
I cavi d'alimentazione devono essere dimensionati secondo i dettami
della normativa nazionale vigente. Per l'assorbimento massimo del
riscaldatore di riserva, consultare la tabella sotto.
(1) (2)
Capacità del
Modello dell'unità riscaldatore
interna di riserva
RKHB*008AA3V3 3 kW
(a) (b)
RKHB*008AA6V3 6 kW
RKHB*008AA6WN 6 kW
RKHB*008AA9WN 9 kW
(a) Apparecchiatura conforme alla certificazione EN/IEC 61000-3-12
(b) La presente apparecchiatura è conforme alla certificazione
(2)
EN/IEC 61000-3-11 se l'impedenza del sistema Z
nel punto di interfaccia tra il sistema di alimentazione dell'utente e il sistema
pubblico. È responsabilità dell'installatore o dell'utente dell'apparecchiatura di
verificare, consultandosi con l'operatore della rete di distribuzione se necessario,
che l'apparecchiatura sia collegata esclusivamente ad un'alimentazione con un
sistema di impedenza Z minore o uguale a Z
sys
Procedura
1 Utilizzando il cavo adatto, collegare il circuito di alimentazione
all'interruttore di protezione principale come illustrato nello
scherma elettrico e nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
sul terminale X1M.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
Nota: le figure mostrano solo i collegamenti in loco rilevanti.
3x 400 V
L1 L2 L3
(1) Standard tecnico europeo/internazionale che definisce i limiti di corrente
armonica prodotta da apparecchiature collegate a sistemi a basso voltaggio
pubblico con corrente di alimentazione >16 A e ≤75 A ogni fase.
(2) Standard tecnico europeo/internazionale che definisce i limiti per le variazioni, gli
sbalzi e lo sfarfallio di voltaggio nei sistemi di alimentazione pubblica a basso
voltaggio per apparecchiature con corrente ≤75 A.
RKHBH/X008AA
Unità interna per sistema a pompe di calore aria-acqua
4PW50203-1A
elettrica
Tensione
nominale del Massimo
riscaldatore assorbimento in
Z
di riserva funzionamento
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
è minore o uguale a Z
sys
.
max
1x 230 V
N
L1 N
del

Collegamento del cavo del termostato

Il collegamento del cavo del termostato dipende dall'applicazione.
Consultare anche "Esempi di applicazioni tipiche" a pagina 3 e
"Configurazione di installazione del termostato ambiente" a
pagina 16 per ulteriori informazioni e le opzioni di configurazione in
combinazione con un termostato ambiente.
Caratteristiche del termostato
Alimentazione: 230 V CA o a batteria
Tensione di contatto: 230 V.
Procedura
1 Collegare il cavo del termostato ai terminali appropriati come
illustrato nello schema elettrico.
Termostato di
solo riscaldamento
X2M
H C L N
1 2 3 4
(Ω)
th
2 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
max
3 Impostare il microinterruttore SS2-3 sulla PCB su ON. Per
ulteriori informazioni consultare "Configurazione di installazione
del termostato ambiente" a pagina 16.
Collegamento dei cavi di comando delle valvole
Caratteristiche delle valvole
Alimentazione: 230 V CA
Massimo assorbimento in funzionamento: 100 mA
Collegamento elettrico della valvola a 2 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola al terminale X2M, come illustrato nello schema
elettrico.
NOTA Il collegamento elettrico è diverso per una valvola
normale chiusa (Normal Closed, NC) e una
valvola normale aperta (Normal Open, NO).
Collegarsi ai numeri di terminale corretti come
indicato nel diagramma dei collegamenti elettrici e
nelle illustrazioni sotto.
Valvola a 2 vie normale chiusa
(NC)
X2M 5 6 7
M
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Termostato di
riscaldamento/raffreddamento
X2M
H C L N
1 2 3 4
H C
th
Valvola a 2 vie normale aperta
(NO)
X2M 5 6 7
M
NC
Manuale d'installazione
NO
14
