Riscaldamento dell'acqua per usi domestici
Quando viene attivata la modalità di riscaldamento dell'acqua per usi
domestici (manualmente dall'utente o automaticamente attraverso un
timer), la temperatura target dell'acqua calda per usi domestici viene
raggiunta grazie all'azione combinata della serpentina dello
scambiatore di calore e del surriscaldatore elettrico.
Quando la temperatura dell'acqua calda per usi domestici è inferiore al
set point configurato dall'utente, la valvola a 3 vie si attiva per
riscaldare l'acqua calda per usi domestici attraverso la pompa di
calore. In caso di una considerevole richiesta di acqua calda per usi
domestici o un'impostazione elevata per la temperatura dell'acqua
calda per usi domestici, il surriscaldatore (10) è in grado di fornire il
riscaldamento ausiliario.
È possibile collegare una valvola a 3 vie a 2 o 3 fili (8).
Montare correttamente la valvola a 3 vie. Per ulteriori
informazioni, vedere "Collegamento elettrico della valvola
a 3 vie" a pagina 15.
L'unità interna può essere configurata in modo che, in
NOTA
presenza di temperature esterne ridotte, l'acqua per
usi domestici venga riscaldata esclusivamente dal
surriscaldatore. Questo assicura che tutta la capacità
della pompa di calore resti a disposizione del
riscaldamento dell'ambiente.
Per ulteriori informazioni sulla configurazione del
serbatoio dell'acqua calda per usi domestici per
temperature esterne ridotte, consultare "Impostazioni
sul posto" a pagina 18, impostazioni in loco da [5-02] a
[5-04].

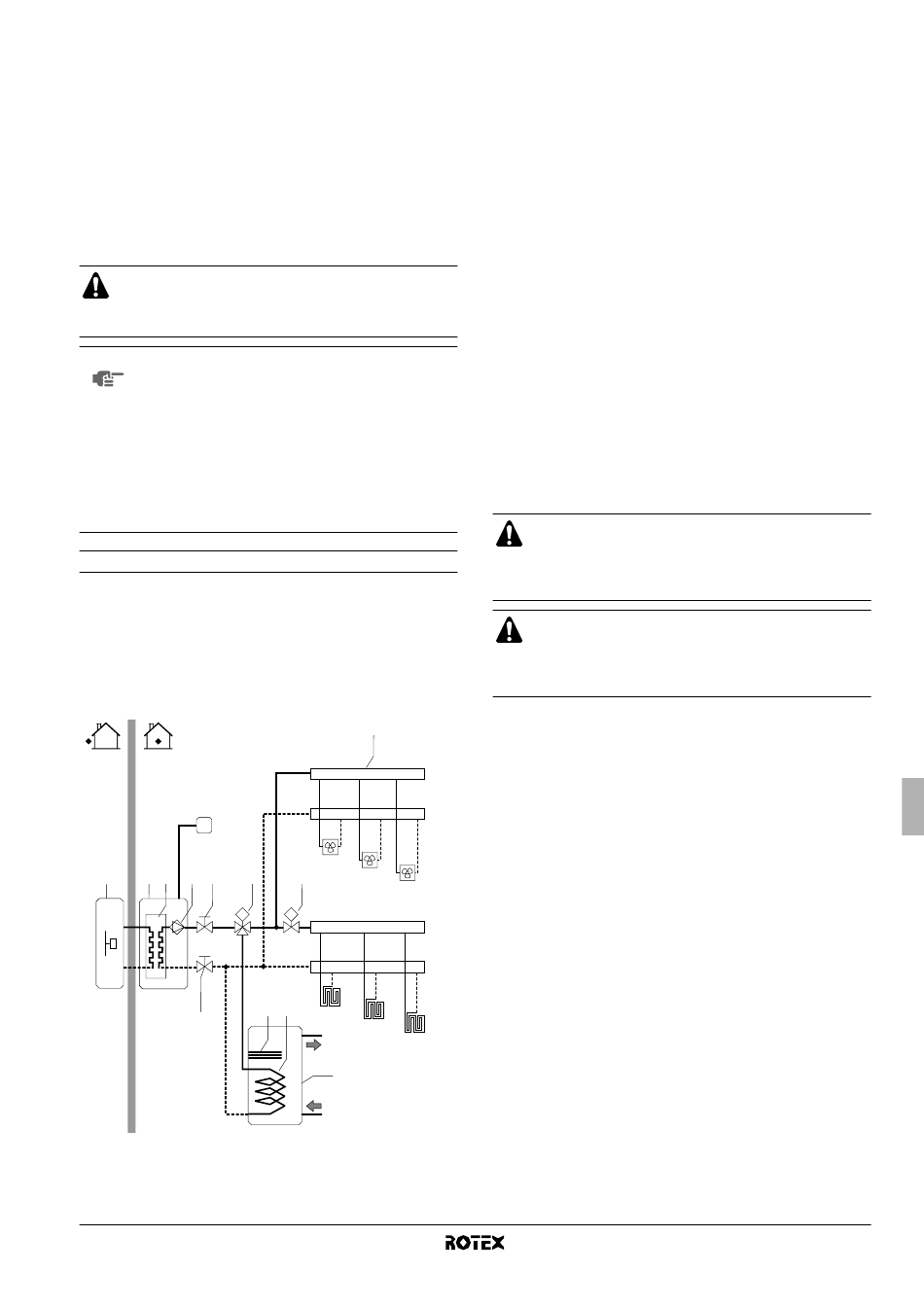

Applicazione 3
Applicazione di raffreddamento e di riscaldamento dell'ambiente con
untermostato ambiente adatto per la commutazione raffredda-
mento/riscaldamento collegato all'unità interna. Il riscaldamento è
fornito dagli anelli di riscaldamento a pavimento e dai ventilconvettori.
Il raffreddamento è fornito solo dai ventilconvettori.
L'acqua calda per usi domestici è fornita dal serbatoio dell'acqua
calda per usi domestici collegato all'unità interna.
T
1 2 3 4 5 8
M
7
RKHBH/X008AA
Unità interna per sistema a pompe di calore aria-acqua
4PW50203-1A
6
FCU1
13
FCU2
FCU3
M
10 11
FHL1
FHL2
FHL3
12 12
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Pompa
5 Valvola di chiusura
6 Collettore
(non di fornitura)
7 Valvola di chiusura
8 Valvola a 3 vie
motorizzata
(non di fornitura)
10 Surriscaldatore
11 Serpentina dello
scambiatore di calore
Funzionamento della pompa e riscaldamento/raffreddamento
dell'ambiente
A seconda della stagione, il cliente sceglie il raffreddamento o il
riscaldamento sul termostato ambiente (T). La selezione non è
possibile attraverso l'interfaccia dell'utente.
Quando il raffreddamento/riscaldamento dell'ambiente è richiesto dal
termostato ambiente (T), la pompa si avvia e l'unità interna (2) passa
alla "modalità di raffreddamento"/"modalità di riscaldamento". L'unità
esterna (1) si avvia per raggiungere la temperatura target dell'acqua
fredda/calda in uscita.
In modalità di raffreddamento, la valvola a 2 vie motorizzata (13) si
chiude per impedire all'acqua fredda di entrare negli anelli di
riscaldamento a pavimento (FHL).
Collegare i fili del termostato ai terminali corretti
(consultare "Collegamento del cavo del termostato" a
pagina 14) e configurare correttamente i commutatori
bistabili del microinterruttore (vedere "Configurazione di
installazione del termostato ambiente" a pagina 16).
Il collegamento della valvola a 2 vie (13) è diverso per una
valvola normale chiusa (Normal Closed, NC) e una valvola
normale aperta (Normal Open, NO)! Collegarsi ai numeri
di terminale corretti come indicato nel diagramma dei
collegamenti elettrici.
L'impostazione ON/OFF
riscaldamento/raffreddamento
ambiente e non può essere eseguita attraverso l'interfaccia
dell'utente sull'unità interna.
Riscaldamento dell'acqua per usi domestici
Il riscaldamento dell'acqua per usi domestici è descritto in
"Applicazione 2" a pagina 3.
12 Serbatoio dell'acqua
calda per usi domestici
13 Valvola a 2 vie moto-
rizzata (non di fornitura)
FCU1..3 Ventilconvettore
(non di fornitura)
FHL1..3 Anello di riscaldamento
a pavimento
(non di fornitura)
T Termostato ambiente
con commutatore di
raffreddamento/riscalda
mento (non di fornitura)
del funzionamento
viene effettuata dal termostato
