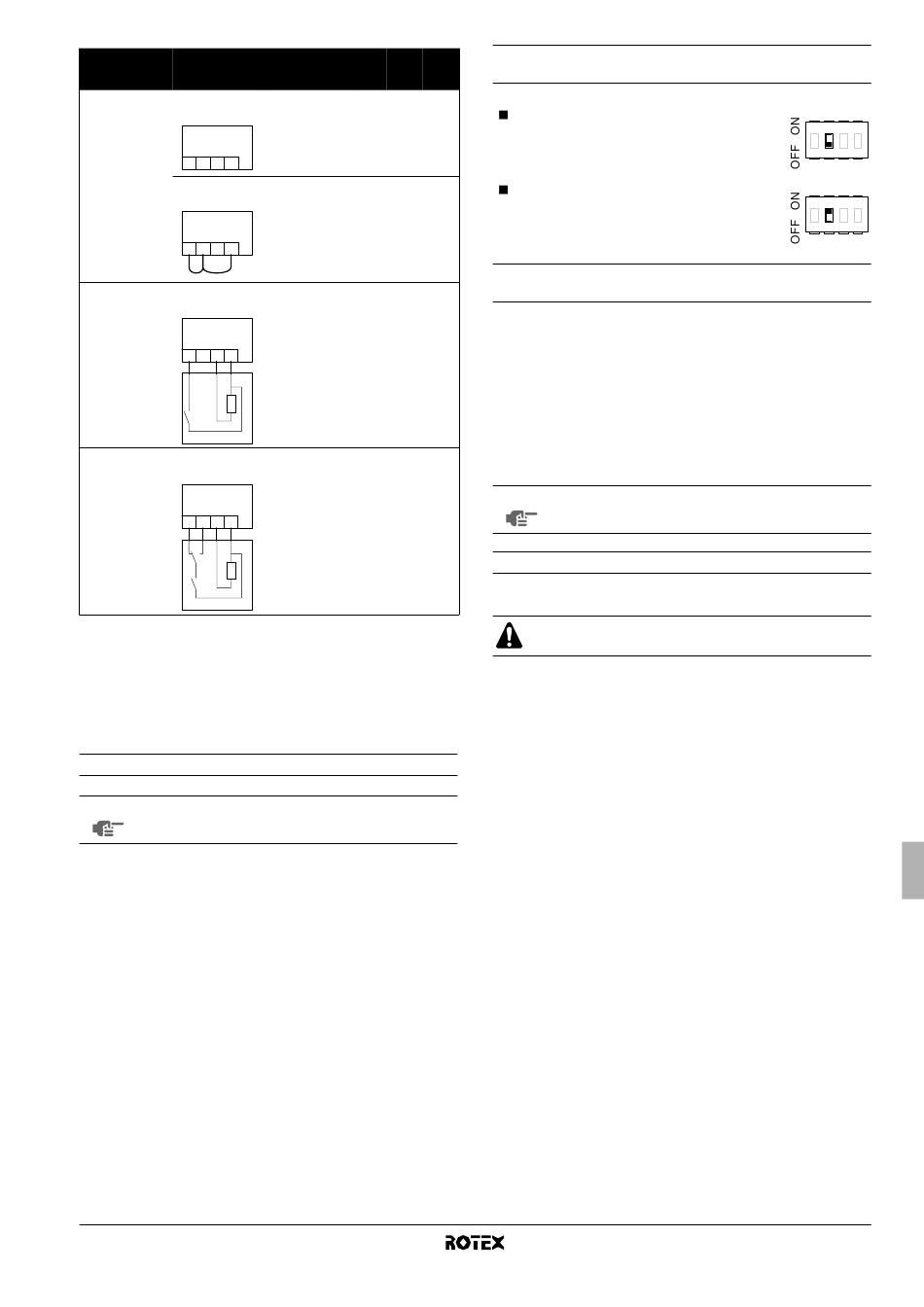

Thermostat
Configuration
Pas de
• SS2-3 = OFF
• Câblage: (non)
thermostat
X2M
H C L N
1 2 3 4
• SS2-3 = ON
• Câblage:
X2M
H C L N
1 2 3 4
Thermostat de
• SS2-3 = ON
• Câblage:
chauffage
uniquement
X2M
H C
L N
1 2 3 4
th
Thermostat avec
• SS2-3 = ON
• Câblage:
commutateur de
chauffage/refroid
X2M
issement
H C
L N
1 2 3 4
H
C
th
th =
C =
H =
L, N =
(a) La pompe s'arrêtera lorsque le chauffage/refroidissement d'espace est arrêté ou
lorsque l'eau atteint la température d'eau désirée telle qu'utilisée sur l'interface
utilisateur. Avec le chauffage/refroidissement activé, la pompe tournera ensuite
toutes les 5 minutes pendant 3 minutes pour vérifier la température d'eau.
Configuration du fonctionnement de la pompe
REMARQUE
Pour régler la vitesse de la pompe, se reporter à
"Réglage de la vitesse de pompe" à la page 17.
Sans thermostat d'ambiance
Lorsqu'il n'y a pas de thermostat raccordé à l'unité intérieure, le
fonctionnement de la pompe sera déterminé par la température de
l'eau de départ.
Pour forcer un fonctionnement en continu de la pompe lorsqu'aucun
thermostat d'ambiance n'est raccordé, procéder comme suit:
-
mettre le commutateur à bascule SS2-3 sur ON,
-
court-circuiter les numéros de borne 1-2-4 du bornier du
coffret électrique.
Avec thermostat d'ambiance
Lorsqu'un thermostat est connecté à l'unité intérieure, la pompe
s'actionnera en continu chaque fois qu'il y a une demande de
chauffage ou de refroidissement par le thermostat.
RKHBH/X008AA
Unité intérieure pour système de pompe à chaleur air à eau
4PW50203-1A
Fonctionne-
ment de la
y
y
y
y
=
=
=
=
p p p p r r r r
pompe
déterminé par
UI
UI
UI
la température
d'eau de
(a)
départ
marche
UI
UI
UI
lorsque le
chauffage ou
refroidisse-
ment d'espace
est activé
y
(
)
marche lors
T
d'une
demande de
chauffage par
le thermostat
d'ambiance
marche lors
T
T
d'une
demande de
chauffage ou
d'une
demande de
refroidisse-
ment par le
thermostat
d'ambiance
Contact de thermostat
Contact de refroidissement
Contact de chauffage
230 V AC
Configuration de l'installation du ballon d'eau chaude
sanitaire
Lorsqu'aucun ballon d'eau chaude sanitaire
n'est installé, le commutateur à bascule
SS2-2 doit être mis sur OFF (par défaut).
Lorsqu'un ballon d'eau chaude sanitaire est
installé, le commutateur à bascule SS2-2 doit
être mis sur ON.
Mise en route initiale à faibles températures
extérieures
Lors du démarrage initial et lorsque la température est trop basse, il
est important de chauffer l'eau graduellement. Le non respect de
cette consigne peut entraîner des fissures dans les sols en béton en
raison du changement de température rapide. Prière de contacter
l'entrepreneur du bâtiment en béton coulé responsable pour plus de
détails.
Pour se faire, la température de réglage d'eau sortant la plus basse
doit être réduire à une valeur entre 15°C et 25°C en ajustant le
réglage sur place [9-01] (limite inférieure du point de consigne de
chauffage). Se reporter à "Réglages sur place" à la page 17.
REMARQUE
Le chauffage entre 15°C et 25°C est confié au
chauffage d'appoint uniquement.
Vérifications avant utilisation
Vérifications avant premier démarrage
Déconnecter l'alimentation électrique avant d'effectuer
toute connexion.
Une fois l'unité installée et avant de mettre le disjoncteur en marche,
veuillez contrôler les points suivants:
1
Câblage local
S'assurer que le câblage sur place entre le panneau d'alimenta-
tion local et l'unité intérieure, l'unité extérieure et l'unité
intérieure, l'unité intérieure et les vannes (le cas échéant), l'unité
intérieure et le thermostat d'ambiance (le cas échéant), et l'unité
intérieure et le ballon d'eau chaude sanitaire a été effectué
conformément aux instructions décrites dans le chapitre
"Câblage local" à la page 11, conformément aux schémas de
câblage et conformément aux législations européennes et
nationales.
2
Fusibles ou dispositifs de protection
Vérifier que les fusibles ou les dispositifs de protection installés
localement sont de la taille et du type spécifiés dans le chapitre
"Spécifications techniques" à la page 29. S'assurer qu'aucun
fusible ou dispositif de protection n'a été mis en dérivation.
3
Disjoncteur du chauffage d'appoint F2B
Ne pas oublier de mettre le disjoncteur de chauffage d'appoint
F2B du coffret électrique (s'applique uniquement aux unités
avec ballon d'eau chaude sanitaire optionnel installé).
4
Câblage de mise à la terre
S'assurer que les câbles de mise à la terre ont été correctement
raccordés et que les bornes de terre sont bien serrées.
5
Câblage interne
Vérifier visuellement le boîtier de commande afin de détecter
tout desserrement au niveau des connexions ou tout endomma-
gement des composants électriques.
1
2
3
4
1
2
3
4
Manuel d'installation
