Kullanım suyu ısıtma
Kullanım sıcak suyu ısıtma modu etkin olduğu zaman (kullanıcı
tarafından manüel olarak veya
aracılığıyla), hedef kullanım sıcak suyu sıcaklığına ısı eşanjör
serpantini ile elektrikli buster ısıtıcının kombinasyonu ile erişilecektir.
Kullanım sıcak suyunun sıcaklığı kullanıcının düzenlediği ayar
noktasının altına düştüğünde, kullanım sıcak suyu 3 yollu vana
çalıştırılarak ısı pompası vasıtasıyla ısıtılacaktır. Kullanım sıcak suyu
ihtiyacının büyük veya sıcaklık ayarının yüksek olması halinde,
buster ısıtıcı (10) destek verebilir.
2 damarlı ya da 3 damarlı kabloya sahip bir 3 yollu vana (8)
bağlanması mümkündür. 3 yollu vananın doğru takılması
temin edilmelidir. Daha fazla ayrıntı için, bkz. "3 yollu
vananın kablo bağlantıları" sayfa 13.
İç ünite, düşük dış sıcaklıklarda kullanım suyunun
NOT
sadece buster ısıtıcı tarafından ısıtılabileceği şekilde
ayarlanabilir. Bunun yapılması, ısı pompasını tam
kapasitesinin hacim ısıtma için kullanılmasını sağlar.
Düşük dış sıcaklıklar için kullanım sıcak suyu depo
konfigürasyonu ile ilgili detaylar "Saha ayarları"
sayfa 17 konusunda, saha ayarları [5-02] ile [5-04]
arasında bulunabilir.

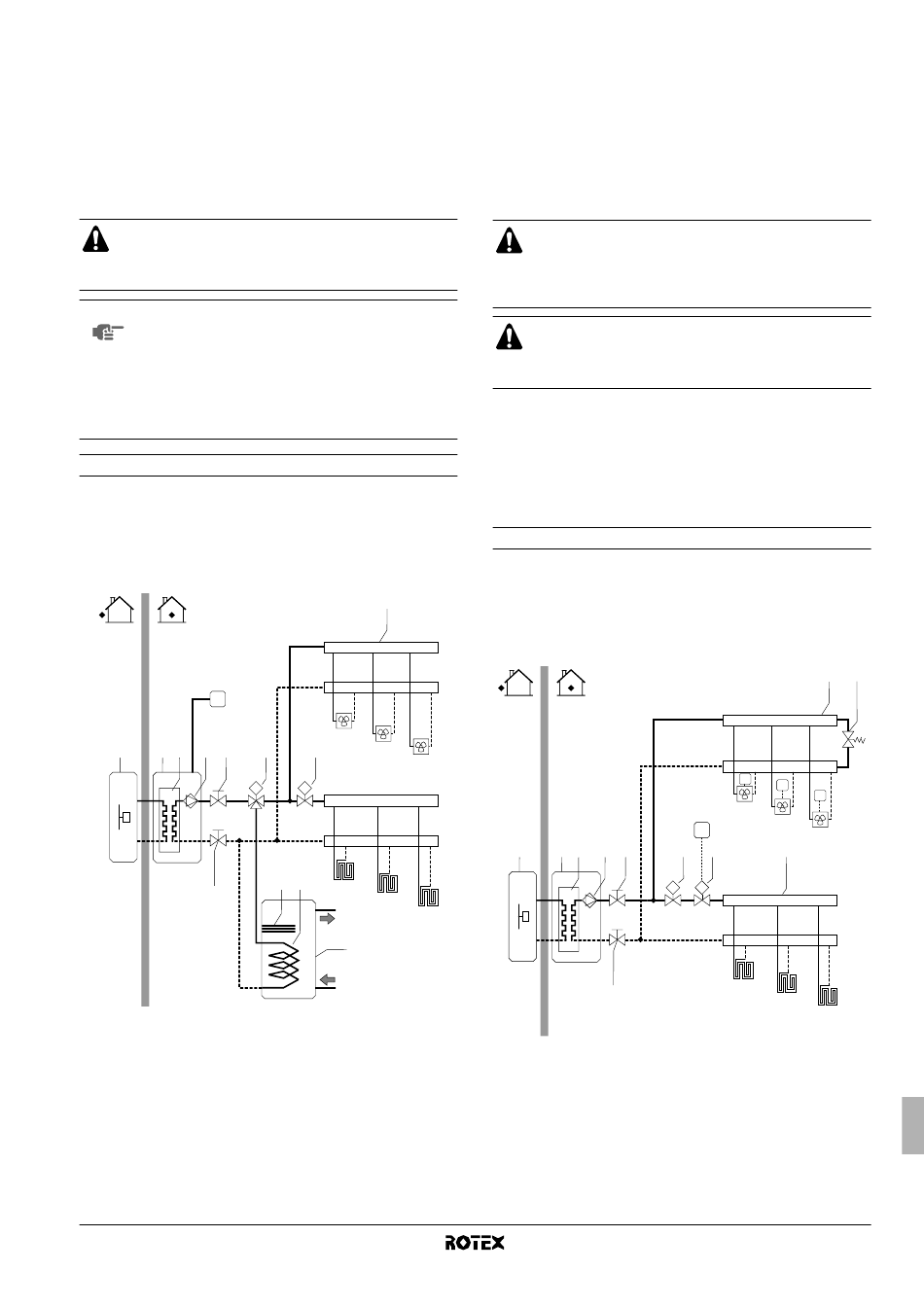

Uygulama 3

İç üniteye bağlı soğutma/ısıtma geçişi için elverişli bir oda
termostatı ile hacim soğutma ve ısıtma uygulaması. Isıtma,
zeminden ısıtma devreleri ve fan koil üniteleri vasıtasıyla sağlanır.
Soğutma sadece fan koil üniteleri vasıtasıyla sağlanır.
Kullanım sıcak suyu, iç üniteye bağlı olan kullanım sıcak suyu
deposu üzerinden sağlanır.
T
1 2 3 4 5
M
7
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Pompa
5 Kesme vanası
6 Kolektör (sahadan
temin edilir)
7 Kesme vanası
8 Motorlu 3 yollu vana
(sahadan temin edilir)
RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50203-1A
bir program zamanlayıcıyı
6
FCU1
8 13 FCU2
FCU3
M
10 11
FHL1
FHL2
FHL3
12 12
10 Buster ısıtıcı
11 Isı eşanjör serpantini
12 Kullanım sıcak suyu
deposu
13 Motorlu 2 yollu vana
(sahadan temin edilir)
FCU1..3 Fan koil ünitesi (sahadan
temin edilir)
FHL1..3 Zeminden ısıtma devresi
(sahadan temin edilir)
T Soğutma/ısıtma anahtarlı
oda termostatı (sahadan
temin edilir)
Pompa işletimi ve hacim ısıtma ve soğutma
Mevsime bağlı olarak, müşteri oda termostatında(T) soğutma veya
ısıtma seçecektir. Bu seçim kullanıcı arayüzü ile yapılamaz.
Oda termostatından (T) hacim soğutma/ısıtma talebi geldiğinde,
pompa çalışmaya başlayacak
moduna"/"ısıtma moduna" geçiş yapacaktır. Dış ünite (1), çıkışı
hedeflenen soğuk/sıcak su sıcaklığına erişmek için çalışmaya
başlayacaktır.
Soğutma modunda, motorlu 2 yollu vana (13) soğuk suyun zeminden
ısıtma devrelerinden (FHL) geçişini kesmek için kapanacaktır.
Termostat kablolarını doğru terminallere bağladığınızdan
(bkz. "Termostat kablosunun bağlantısı" sayfa 13) ve DIP
anahtar geçiş anahtarlarını doğru ayarladığınızdan (bkz.
"Oda termostatı montaj konfigürasyonu" sayfa 15) emin
olun.
2 yollu vana (13) kablo bağlantıları, NC (normalde kapalı)
ve NO (normalde açık) vana için farklıdır! Kablo bağlantı
şemasındaki ayrıntılara uygun olarak doğru terminal
numaralarına bağladığınızdan emin olun.
Isıtma/soğutma işletiminin AÇMA/KAPAMA ayarı oda termostatı
tarafından yapılır ve iç ünite üzerindeki kullanıcı arayüzü tarafından
yapılamaz.
Kullanım suyu ısıtma
Kullanım suyu ısıtma, "Uygulama
açıklanmıştır.

Uygulama 4

İç üniteye bağlı oda termostatı olmayan, ancak zeminden ısıtmayı
kontrol eden yalnız ısıtma oda termostatı ve fan koil üniteleri kontrol
eden soğutma/ısıtma termostatı bulunan hacim ısıtma ve soğutma
uygulaması. Isıtma, zeminden ısıtma devreleri ve fan koil üniteleri
vasıtasıyla sağlanır. Soğutma sadece fan koil üniteleri vasıtasıyla
sağlanır.
1 2 3 4 5
7
ve iç ünite (2) "soğutma
2" sayfa 3 konusunda
6
T4
T5
T6
FCU1
FCU2
T
FCU3
13 14 6
M M
FHL1
FHL2
FHL3
Montaj kılavuzu
9
