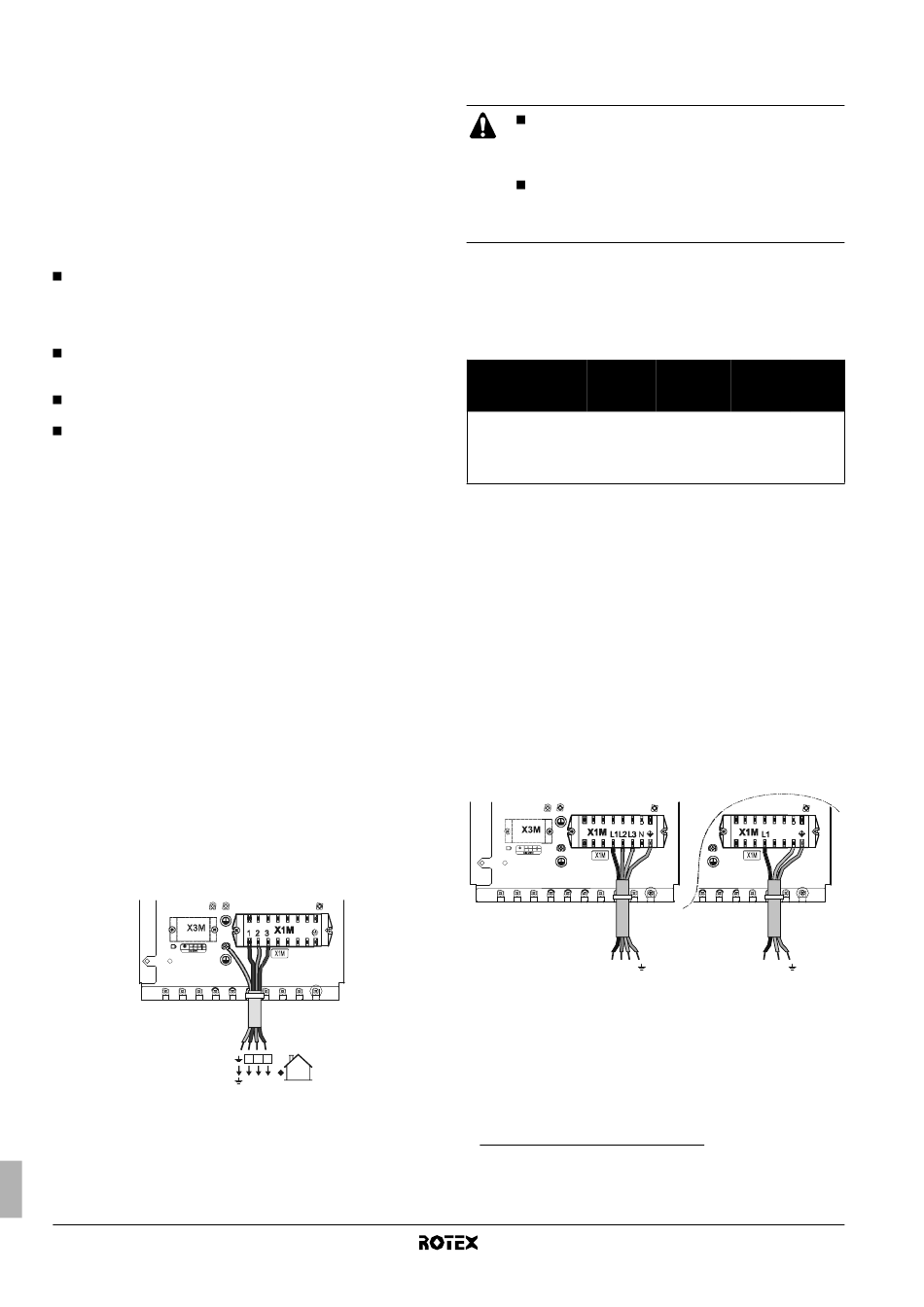

Indicaţii pentru cablajul de legătură
Cablajul de legătură de pe partea unităţii interioare urmează să
fie efectuat pe regleta de conexiuni din interiorul cutiei de
distribuţie. Pentru a accesa regleta de conexiuni, scoateţi capa-
cul unităţii interioare şi panoul de service al cutiei de distribuţie,
a se vedea "Deschiderea unităţii interioare" la pagina 5.
Soclurile de fixare a cablurilor sunt prevăzute pe partea de fund
a cutiei de distribuţie. Fixaţi toate cablurile utilizând soclurile de
fixare (procurare la faţa locului).
Pentru încălzitorul de rezervă este necesar un circuit electric de
alimentare special alocat.
Instalaţiile echipate cu un rezervor de apă menajeră caldă
(opţional), necesită un circuit electric de alimentare special
alocat încălzitorul auxiliar.
Vă rugăm să consultaţi manualul de instalare a rezervorului de
apă menajeră caldă.
Conexiunea cablului de alimentare de la reţea şi de
comunicaţii al unităţii interioare
Cerinţe pentru circuitul de alimentare şi cabluri
Alimentarea de la reţea a unităţii interioare va fi asigurată prin
unitatea exterioară. Comunicaţiile de date cu unitatea exterioară sunt
asigurate prin acelaşi cablu.
Pentru toate instrucţiunile şi specificaţiile privind cablajul de legătură
dintre unitatea interioară şi unitatea exterioară, consultaţi manualul
de instalare a unităţii exterioare.
Procedeu
1 Cu ajutorul cablului corespunzător, conectaţi circuitul electric de
alimentare la bornele corespunzătoare aşa cum este prezentat
pe schema de conexiuni şi în figura de mai jos.
2 Conectaţi conductorul de împământare (galben/verde) la
şurubul de împământare de pe placa de montare a cutiei de
distribuţie.
3 Fixaţi cablul pe soclurile de fixare pentru a evita tensionarea.
4 Când se conduc afară cablurile, aveţi grijă ca acestea să nu
împiedice montarea capacului unităţii interioare, a se vedea
figura 3.
Notă: este prezentată numai partea relevantă a cablajului de
legătură.
Manual de instalare
13
24 V pentru placa cu circuite
1 2 3
1 2 3
Conexiunea cablului de alimentare de la reţea a
încălzitorului de rezervă
Cerinţe pentru circuitul de alimentare şi cabluri
Aveţi grijă să folosiţi un circuit electric de alimentare
special alocat pentru încălzitorul de rezervă. Nu
folosiţi niciodată un circuit de alimentare în comun cu
un alt aparat.
Utilizaţi unul şi acelaşi circuit electric de alimentare
special alocat pentru unitatea exterioară, unitatea
interioară, încălzitorul de rezervă şi încălzitorul
auxiliar (rezervorul de apă menajeră caldă).
Acest circuit electric de alimentare trebuie să fie protejat cu dispozi-
tivele de siguranţă cerute în conformitate cu reglementările locale şi
naţionale.
Alegeţi cablul de alimentare în conformitate cu reglementările locale
şi naţionale relevante. Pentru curentul maxim de regim al încălzi-
torului de rezervă, consultaţi tabelul de mai jos.
(1) (2)
Capacitatea
Modelul unităţii încălzitorului
interioare de rezervă
RKHB*008AA3V3 3 kW
(a) (b)
RKHB*008AA6V3 6 kW
RKHB*008AA6WN 6 kW
RKHB*008AA9WN 9 kW
(a) Echipament conform cu EN/IEC 61000-3-12
(b) Acest echipament se conformează cu EN/IEC 61000-3-11
impedanţa sistemului Z să fie mai mică decât sau egală cu Z
sys
interfaţă dintre sursa utilizatorului şi sistemul public. Este responsabilitatea
instalatorului sau utilizatorului echipamentului să asigure, prin consultarea
operatorului reţelei de distribuţie dacă este necesar, ca echipamentul să fie
conectat numai la o sursă cu o impedanţă a sistemului Z
egală cu Z .
max
Procedeu
1 Cu ajutorul cablului corespunzător, conectaţi circuitul electric de
alimentare la întreruptorul principal aşa cum este prezentat pe
schema de conexiuni şi în figura de mai jos.
2 Conectaţi conductorul de împământare (galben/verde) la
şurubul de împământare de pe borna X1M.
3 Fixaţi cablul pe soclurile de fixare pentru a evita tensionarea.
Notă: este prezentată numai partea relevantă a cablajului de
legătură.
3x 400 V
L1 L2 L3
(1) Standard tehnic european/internaţional ce stabileşte limitele pentru curenţii
armonici produşi de echipamentele conectate la sistemele publice de tensiune
joasă cu curent de intrare >16 A şi ≤75 A pe fază.
(2) Standard tehnic european/internaţional ce stabileşte limitele pentru modificările
de tensiune, fluctuaţiile de tensiune şi scintilaţia în sistemele publice de
alimentare de tensiunea joasă pentru echipamente cu curentul nominal ≤75 A.
Unitate interioară pentru sistem de pompă termică aer la apă
Tensiunea
nominală a Curent
încălzitorului maxim
Z (Ω)
de rezervă de regim
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
cu condiţia ca
la punctul de
max
mai mică decât sau
sys
1x 230 V
N
L1 N
RKHBH/X008AA
4PW50203-1A
