Modelo Descripción
1 Cable de alimentación para la
unidad exterior
2 Alimentación de la unidad
interior y cable de
comunicaciones
3 Cable de alimentación del
calefactor auxiliar
4 Cable del termostato de la
habitación
5 Cable de control de la válvula
de 3 vías
6 Cable de control de la válvula
de 2 vías
7 Alimentación de la resistencia
eléctrica y el cable de
protección térmica
8 Cable del termistor
9 Cable de alimentación de la
resistencia eléctrica
10 Cable de suministro de
alimentación a tarifa reducida
(contacto desenergizado)
(a) Consulte la placa de especificaciones técnicas de la unidad exterior
2
(b) Sección del cable 2,5 mm
(c) Consulte la tabla del apartado "Conexión de la alimentación del calefactor
auxiliar" en la página 14.
(d) Sección mínima del cable 0,75 mm
(e) El termistor y el cable de conexión (12 m) vienen suministrados con el depósito
de agua caliente sanitaria.

Cableado interno - Tabla de componentes

Consulte el diagrama de cableado interior suministrado con la unidad
(al dorso de la tapa de la caja de interruptores de la unidad interior).
Las abreviaturas utilizadas se relacionan a continuación:
A1P ................. PCB principal
A2P ................. Tarjeta de circuito impreso del control remoto
(interfaz de usuario)
A3P ................. Termostato (suministro independiente, circuito de
alimentación interna)
A4P ......... * ..... Tarjeta de dirección de alarma remota
E1H ................. Elemento del calefactor auxiliar 1
E2H ................. Elemento del calefactor auxiliar 2
E3H ................. Elemento del calefactor auxiliar 3
E4H ......... # ..... Resistencia eléctrica
F1B.................. Fusible del calefactor auxiliar
F2B.......... # ..... Fusible de la resistencia eléctrica
F1T.................. Calefactor auxiliar con fusible térmico (250 V, 94°C)
FU1 ................. Fusible 3,15 A T 250 V
FU2 ................. Fusible 5 A T 250 V
FuR,FuS.......... Fusible 5 A 250 V para tarjeta de circuito impreso de
la alarma remota
K1M................. Contactor del calefactor auxiliar, paso 1
K2M................. Contactor del calefactor auxiliar, paso 2
K3M......... # ..... Contactor de la resistencia eléctrica
K5M................. Contactor para la desconexión omnipolar del
calefactor auxiliar
M1P................. Bomba
M2S....... ## ..... válvula de 2 vías para el modo de refrigeración
M3S......... # ..... Válvula de 3 vías: Agua caliente sanitaria para la
calefacción de suelo radiante
PHC1............... Circuito de entrada del optoacoplador
Q1DI................ Disyuntor de fugas a tierra
Q1L ................. Protección térmica del calefactor auxiliar
Q2L,Q3L.. # ..... Protección térmica de la resistencia eléctrica
R1T ................. Termistor del intercambiador de calor del agua de
salida
R2T ................. Termistor del calefactor auxiliar del agua de salida
R3T ................. Termistor del lado de líquido refrigerante
R4T ................. Termistor de agua de entrada
Manual de instalación
13
Número de Corriente
conductores máxima de
requerido funcionamiento
2+GND (a)
3+GND (b)
2+GND o (c)
3+GND
3 ó 4 (d)
100 mA
2+GND (d)
100 mA
2+GND (d)
100 mA
4+GND (b)
2
(e)
2+GND 13 A
2 (d)
100 mA
2
R5T..........# ..... Termistor del agua caliente sanitaria
S1L .................. Interruptor de flujo
S2S.................. Contacto del suministro eléctrico a tarifa reducida
SS1.................. Interruptor DIP
TR1.................. Transformador 24 V para PCB
V1S.................. Supresor de chispas 1
V2S.................. Supresor de chispas 2
X1M-X4M......... Bloques de terminales
* Opcional
# Instalaciones con sólo depósito de agua caliente sanitaria
## Instalaciones de sólo calefacción/refrigeración

Instrucciones acerca del cableado de obra

La mayor parte del cableado de obra de la unidad interior debe
realizarse en el bloque de terminales del interior de la caja de
conexiones. Para acceder al bloque de terminales extraiga la
tapa de la unidad interior y el panel de mantenimiento de la caja
de conexiones; consulte al respecto el apartado "Cómo abrir la
unidad interior" en la página 5.
Los sujetacables se encuentran en la parte inferior de la caja de
conexiones. Fije todos los cables mediante sujetacables
(suministro independiente).
Es necesario utilizar un circuito de alimentación independiente
para el calefactor auxiliar.
Las instalaciones equipadas con depósito de agua caliente
sanitaria (opcional) necesitan un circuito de alimentación
independiente para la resistencia eléctrica.
Consulte el manual de instalación del depósito de agua caliente
sanitaria.
Conexión del cable de alimentación y del cable de
comunicaciones para la unidad interior
Requisitos del circuito y del cableado de alimentación
El cable de alimentación para la unidad interior viene de la unidad
exterior. La comunicación de dato a la unidad exterior tiene lugar a
través del mismo cable.
Para obtener información acerca de todas las directrices y especifi-
caciones en relación al cableado de campo entre la unidad interior y
la unidad exterior consulte el manual de instalación de la unidad
exterior.
Procedimiento

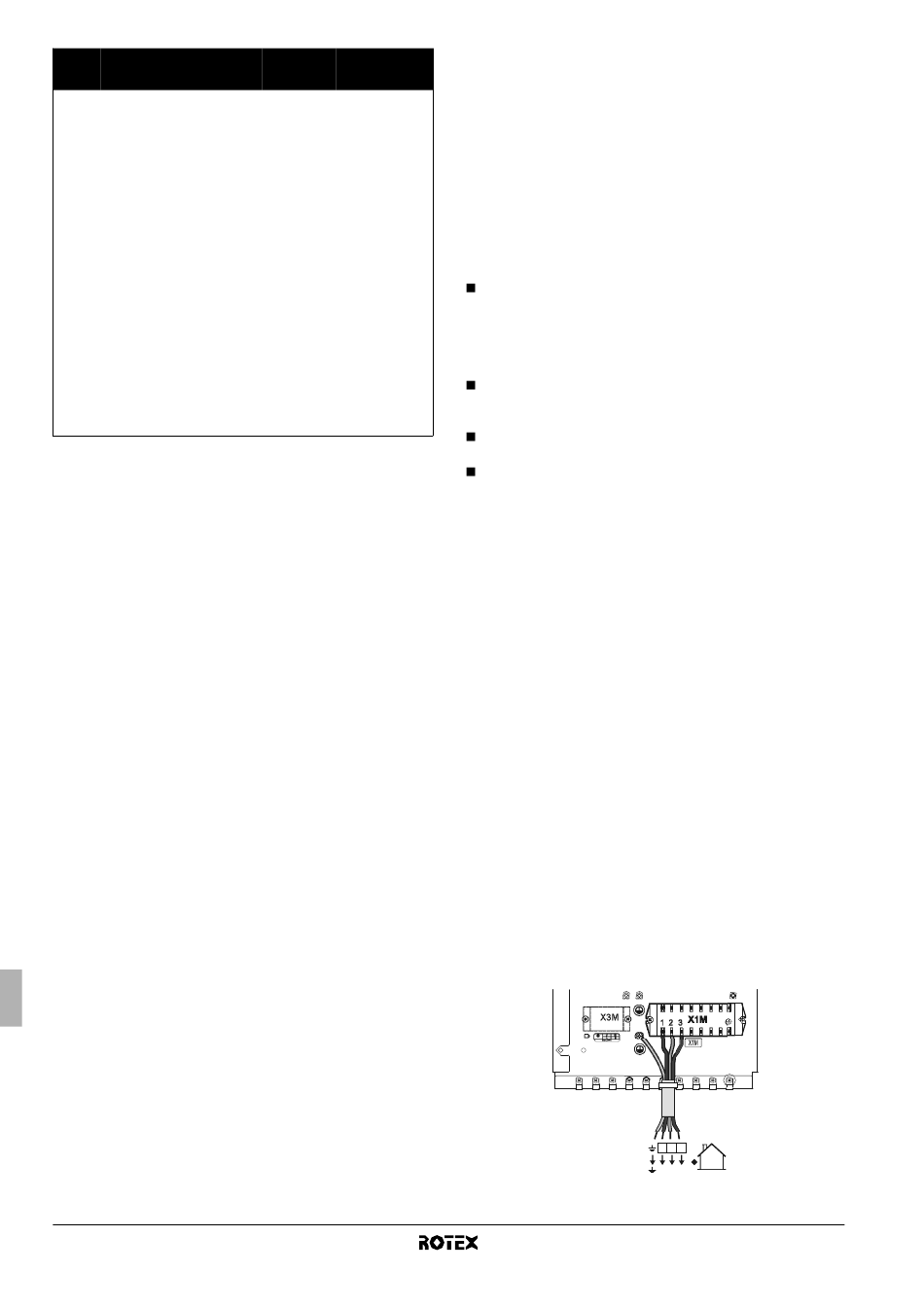

1 Tomando el cable adecuado conecte el circuito de alimentación
a los terminales correspondientes tal y como se indica en el
diagrama de cableado y en la siguiente ilustración.
2 Conecte el conductor de tierra (amarillo/verde) al tornillo de
tierra en la placa de montaje de la caja de conexiones.
3 Fije el cable mediante los sujetacables a sus dispositivos de
sujeción para garantizar el alivio de tracción.
4 Cuando instale los cables, asegúrese de que éstos no
obstaculicen el montaje de la tapa de la unidad interior, consulte
la figura 3.
Nota: sólo se muestra el cableado de obra relevante.
Unidad interior para bomba de calor de aire-agua
1 2 3
1 2 3
RKHBH/X008AA
4PW50203-1A
