Verificações prévias
Verificações antes do arranque inicial
Desligue a fonte de alimentação antes de efectuar
quaisquer ligações.
Após a instalação da unidade, verifique o seguinte antes de ligar o
disjuntor do circuito:
1 Ligações eléctricas locais
Certifique-se de que as ligações eléctricas locais entre o quadro
eléctrico local e a unidade interior, entre a unidade de exterior e
a unidade de interior, entre a unidade de interior e as válvulas
(quando existem), entre a unidade interior e o termóstato da
divisão (se existir), e entre a unidade interior e o tanque de água
quente doméstica foram efectuadas segundo as instruções
constantes da secção "Ligações eléctricas locais" na página 12,
segundo os esquemas eléctricos e em conformidade com os
regulamentos europeus e nacionais.
2 Fusíveis ou dispositivos de protecção
Verifique se os fusíveis ou os dispositivos locais de protecção
apresentam as dimensões e o tipo especificados na secção
"Especificações técnicas" na página 30. Assegure-se de não
terem sido feitas derivações a nenhum fusível ou dispositivo de
protecção.
3 Disjuntor do aquecedor de apoio F2B
Não se esqueça de ligar o disjuntor do aquecedor de apoio F2B,
na caixa de distribuição (só nas unidades onde estiver instalado
o tanque opcional de águas quentes domésticas).
4 Ligação à terra
Assegure-se de que os fios de ligação à terra foram adequada-
mente ligados e de que os terminais de terra estão bem
apertados.
5 Ligações internas
Verifique visualmente se existem ligações soltas ou componen-
tes eléctricos danificados na caixa de distribuição.
6 Fixação
Verifique se a unidade está devidamente fixa, para evitar ruídos
e vibrações anormais após o arranque.
7 Equipamento danificado
Verifique se existem componentes danificados ou tubos
estrangulados no interior da unidade.
8 Fugas de refrigerante
Verifique se existem fugas de refrigerante no interior da uni-
dade. Se tal acontecer, contacte o representante local.
9 Tensão da fonte de alimentação
Verifique a tensão da fonte de alimentação no painel de
alimentação local. A tensão tem de corresponder à indicada na
placa de especificações da unidade.
10 Válvula de purga de ar
Certifique-se de que a válvula de purga de ar está aberta (dê-
lhe pelo menos 2 voltas).
11 Válvula de segurança
Verifique se o reservatório do aquecedor de reserva está repleto
de água, utilizando a válvula de segurança. Deve purgar água
em vez de ar.
Se utilizar o sistema sem que o reservatório do aquecedor
de reserva esteja repleto de água, danificará o aquecedor
de reserva!
12 Válvulas de fecho
Certifique-se de que as válvulas de fecho estão bem instadas e
completamente abertas.
A utilização do sistema com as válvulas fechadas provoca
danos à bomba!
RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A

Ligar a unidade interior

Quando se liga a fonte de alimentação da unidade interior, o
controlador digital apresenta a indicação "88" durante a inicialização,
que pode durar até 30 segundos. Durante este processo, não é
possível utilizar a interface de utilizador.
Regulação da velocidade da bomba
A velocidade da bomba pode ser escolhida na própria bomba
(consulte "Componentes principais" na página 6).
A regulação predefinida é a alta velocidade (III). Se o fluxo de água
no sistema for demasiado elevado (por exemplo, se houver ruído de
água a correr), a velocidade pode ser reduzida (I ou II).

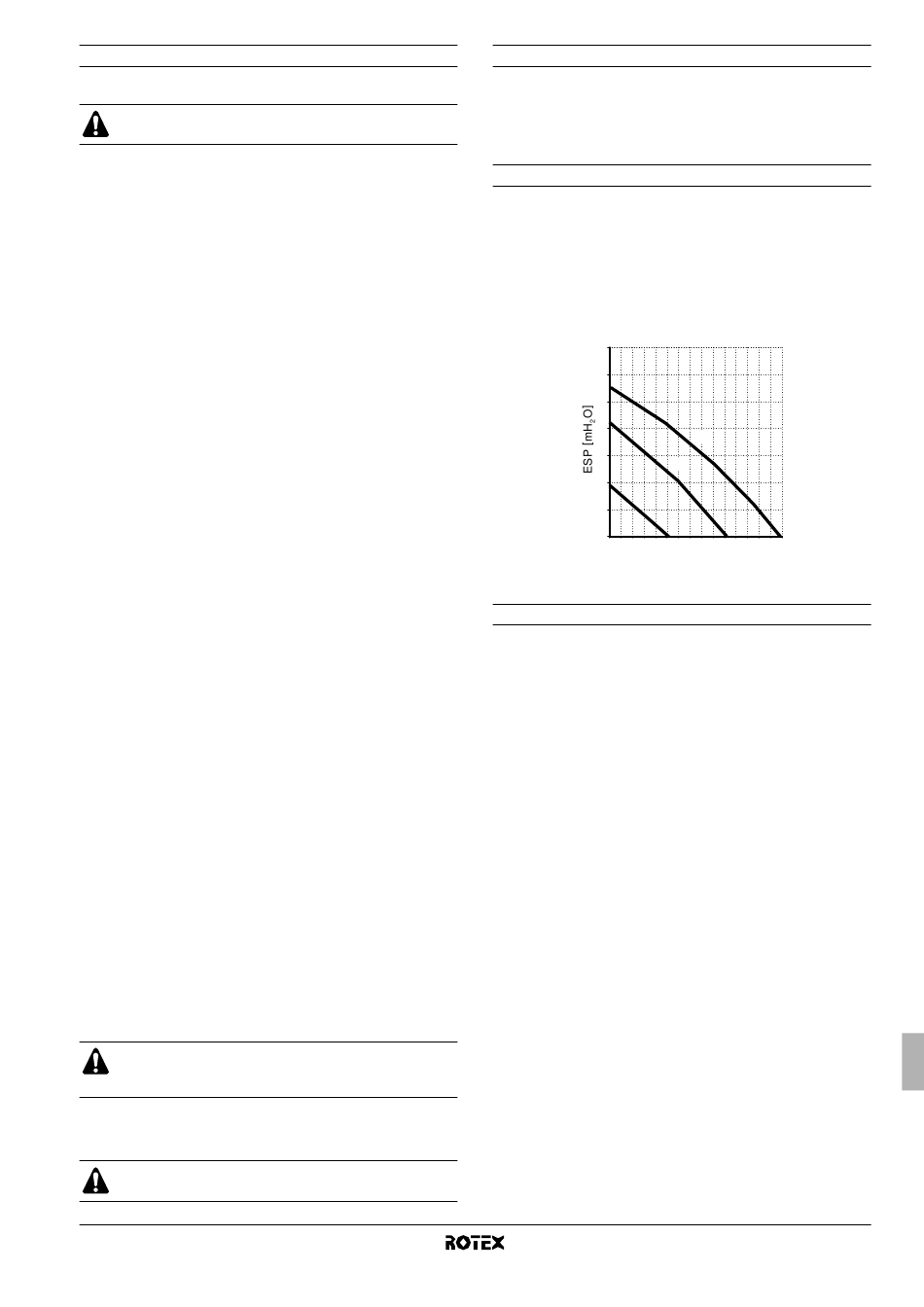

A pressão estática externa disponível (ESP, expressa em mH
termos do fluxo de água (l/min) é apresentada no gráfico que se
segue.
7
6
5
4
3
2
I
1
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
Regulações locais
A unidade interior deve ser configurada pelo instalador, de acordo
com o ambiente da instalação (clima, opções instaladas, etc.) e face
às necessidades do utilizador. Para tal, estão disponíveis várias
regulações locais. Acede-se a estas regulações locais, para as
programar, através da interface de utilizador da unidade interior.
A cada regulação local está atribuído um número ou código de
3 algarismos (por exemplo, [5-03]), que é apresentado no visor da
interface de utilizador. O primeiro algarismo [5] indica o 'primeiro
código' – o grupo de regulações. O segundo e o terceiro algarismos
[03], em conjunto, indicam o 'segundo código'.
Na secção "Tabela de regulações locais" na página 24, encontra-se
a lista de todas as regulações locais e os respectivos valores de
fábrica. Essa lista também contém 2 colunas, onde pode registar a
data e os valores das regulações locais alteradas relativamente ao
valor predefinido de fábrica.
Na secção "Descrição pormenorizada" na página 19, encontra-se
uma descrição pormenorizada de cada regulação local.
O), em
2
III
II
[ l/min ]
