Collegamento elettrico della valvola a 3 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola ai terminali appropriati come illustrato nello schema
elettrico.
È possibile collegare due tipi di valvole a 3 vie. Il
cablaggio è diverso per ogni tipo:
Valvola a 3 vie di tipo "a 2 fili con ritorno a molla"
La valvola a 3 vie deve essere montata in modo
che, quando la valvola a 3 vie è ferma (non
attivata), è selezionato il circuito di riscaldamento
dell'ambiente.
Valvola a 3 vie di tipo "a 3 fili SPST"
La valvola a 3 vie deve essere montata in modo
che, quando i terminali 9 e 10 sono alimentati, è
selezionato il circuito di riscaldamento dell'acqua
per usi domestici.
Valvola "a 2 fili con ritorno
a molla"
X2M 8 9 10
M
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.

Collegamento a un'alimentazione a tariffa kWh ridotta

L'obiettivo delle aziende fornitrici di energia elettrica di tutto il mondo
è quello di fornire servizi elettrici a prezzi competitivi, con la
possibilità, in molti casi di applicare, ai clienti tariffe ridotte, ad
esempio, tariffe multiorarie,
"Wärmepumpentarif" (tariffa per riscaldamento con pompe di calore)
in Germania e in Austria ...
Il presente apparecchio consente un collegamento a questi sistemi di
fornitura di alimentazione a tariffa ridotta.
Per valutare l'opportunità di collegare l'apparecchio a uno dei sistemi
di fornitura di alimentazione a tariffa ridotta eventualmente disponibili,
consultare l'azienda fornitrice di energia elettrica nell'area in cui
l'apparecchio deve essere installato.
Se l'apparecchio è collegato a un'alimentazione a tariffa kWh ridotta,
l'azienda fornitrice di energia elettrica è autorizzata a:
interrompere l'alimentazione dell'apparecchio per determinati
periodi di tempo;
richiedere che in determinati periodi di tempo il consumo di
elettricità dell'apparecchio sia sottoposto a limitazioni.
L'unità interna è progettata per ricevere un segnale di ingresso
tramite il quale l'unità passa alla modalità di disattivazione forzata. In
tal caso, il compressore dell'unità esterna smette di funzionare.
Manuale d'installazione
15
Valvola "a 3 fili SPST"
X2M 8 9 10
M
tariffe stagionali o la
AVVERTENZA
Per un'alimentazione a tariffa kWh ridotta come
riportato sotto per il tipo 1
Se l'alimentazione a tariffa kWh ridotta non prevede
interruzioni di
riscaldatori potrà essere mantenuto.
Per le varie possibilità di controllo dei riscaldatori
quando è attiva l'attivazione a tariffa kWh ridotta, fare
riferimento a "[D] Alimentazione a tariffa kWh ridotta"
a pagina 23.
Se i riscaldatori devono essere sottoposti a controllo
quando l'alimentazione a tariffa kWh ridotta non è
attivata, i riscaldatori
un'alimentazione separata.
Quando l'alimentazione a tariffa kWh ridotta è attivata
e l'alimentazione non subisce interruzioni, può
verificarsi un consumo energetico anche in modalità
standby (PCB, sistema di controllo, pompa...)
Per un'alimentazione a tariffa kWh ridotta come
riportato sotto per i tipi 2 o 3
Se durante l'alimentazione
l'alimentazione viene interrotta, i riscaldatori non possono
essere sottoposti a controllo.
Questa interruzione di alimentazione non va protratta
oltre le 2 ore, onde evitare che l'orologio in tempo
reale del sistema di controllo venga reimpostato.
Durante l'interruzione dell'alimentazione, il display del
sistema di controllo risulterà vuoto.

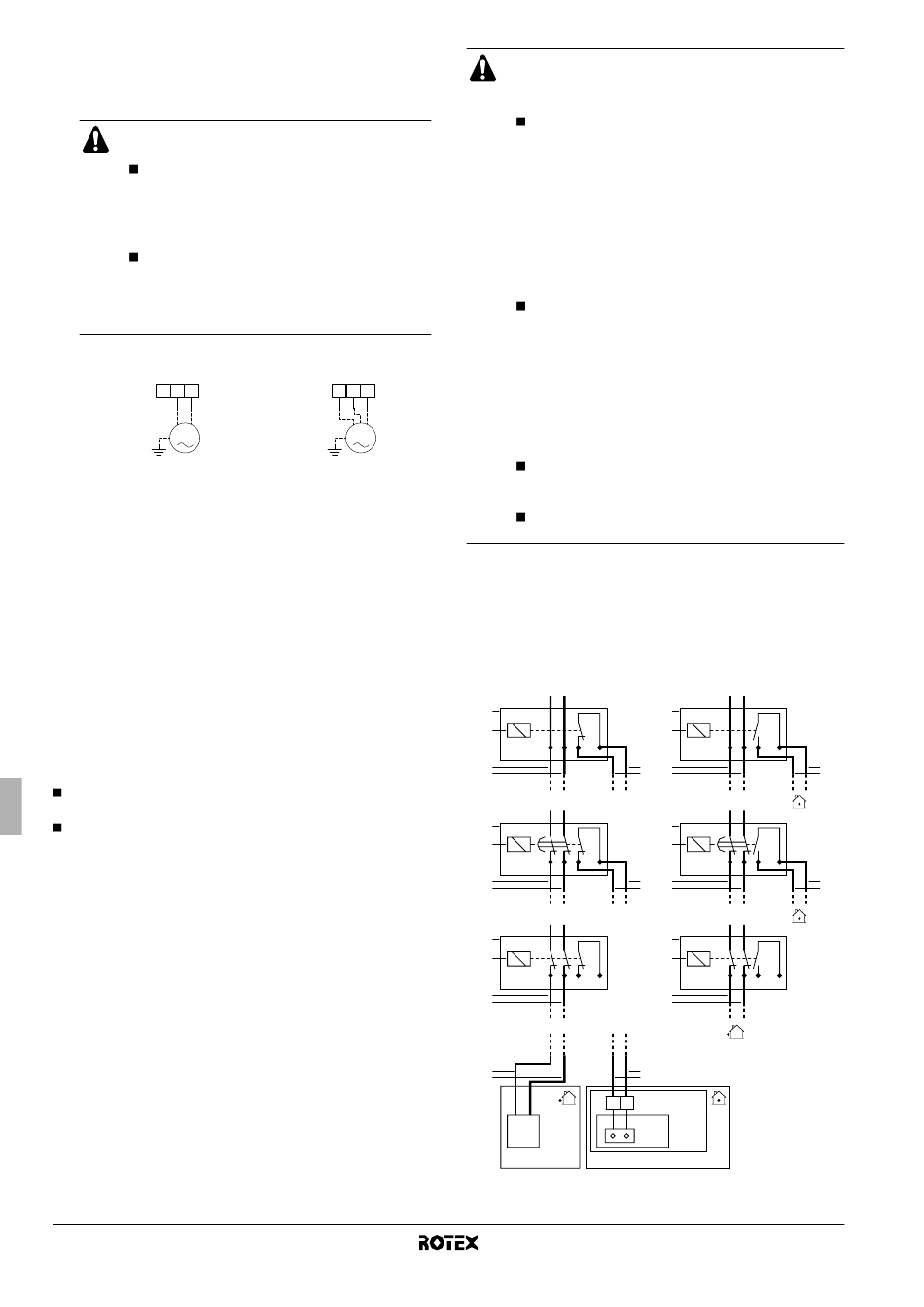

Tipi possibili di alimentazione a tariffa kWh ridotta
I collegamenti possibili e i requisiti necessari al collegamento
dell'apparecchio a questo tipo di alimentazione sono illustrati nella
figura sottostante:
[D-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
S2S
2
3
3
17 18
X40A
RHQ KHBH/X
* *
Unità interna per sistema a pompe di calore aria-acqua
alimentazione, il controllo
andranno collegati
a tariffa kWh ridotta
[D-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
S2S
2
3
4
X2M
A1P
RKHBH/X008AA
4PW50203-1A
