Brauchwasser-Heizung
Wenn der Brauchwasser-Heizmodus aktiviert ist (entweder manuell
durch den Anwender oder automatisch durch eine Zeitschaltuhr),
wird die Brauchwasser-Solltemperatur
Wärmetauscher und elektrischer Zusatzheizung kombiniert die
Heizleistung liefern.
Wenn die Brauchwassertemperatur unter dem vom Anwender
konfiguriertem Sollwert ist, wird das 3-Wege-Ventil aktiviert, um das
Brauchwasser mit Hilfe der Wärmepumpe zu erwärmen. Bei hohem
Brauchwasserbedarf oder wenn das Brauchwasser eine ziemlich hohe
Temperatur haben soll, kann die Zusatzheizung (10) den zusätzlichen
Heizbedarf abdecken.
Es kann entweder ein 2-polig oder 3-polig anzuschließen-
des 3-Wege-Ventil angeschlossen werden (8). Achten Sie
darauf, dass das 3-Wege-Ventil korrekt eingepasst wird.
Weitere Einzelheiten dazu siehe "Verkabelung des 3-
Wege-Ventils" auf Seite 15.
HINWEIS Die Inneneinheit kann konfiguriert werden, sodass das
Sanitärwasser bei
ausschließlich durch die Zusatzheizung erwärmt wird.
Dies stellt sicher, dass die volle Leistung der
Wärmepumpe für die Raumheizung zur Verfügung
steht.
Einzelheiten bezüglich
Konfiguration für niedrige Außentemperaturen können
Sie unter "Bauseitige Einstellungen" auf Seite 19,
bauseitige Einstellungen [5-02] bis [5-04] entnehmen.

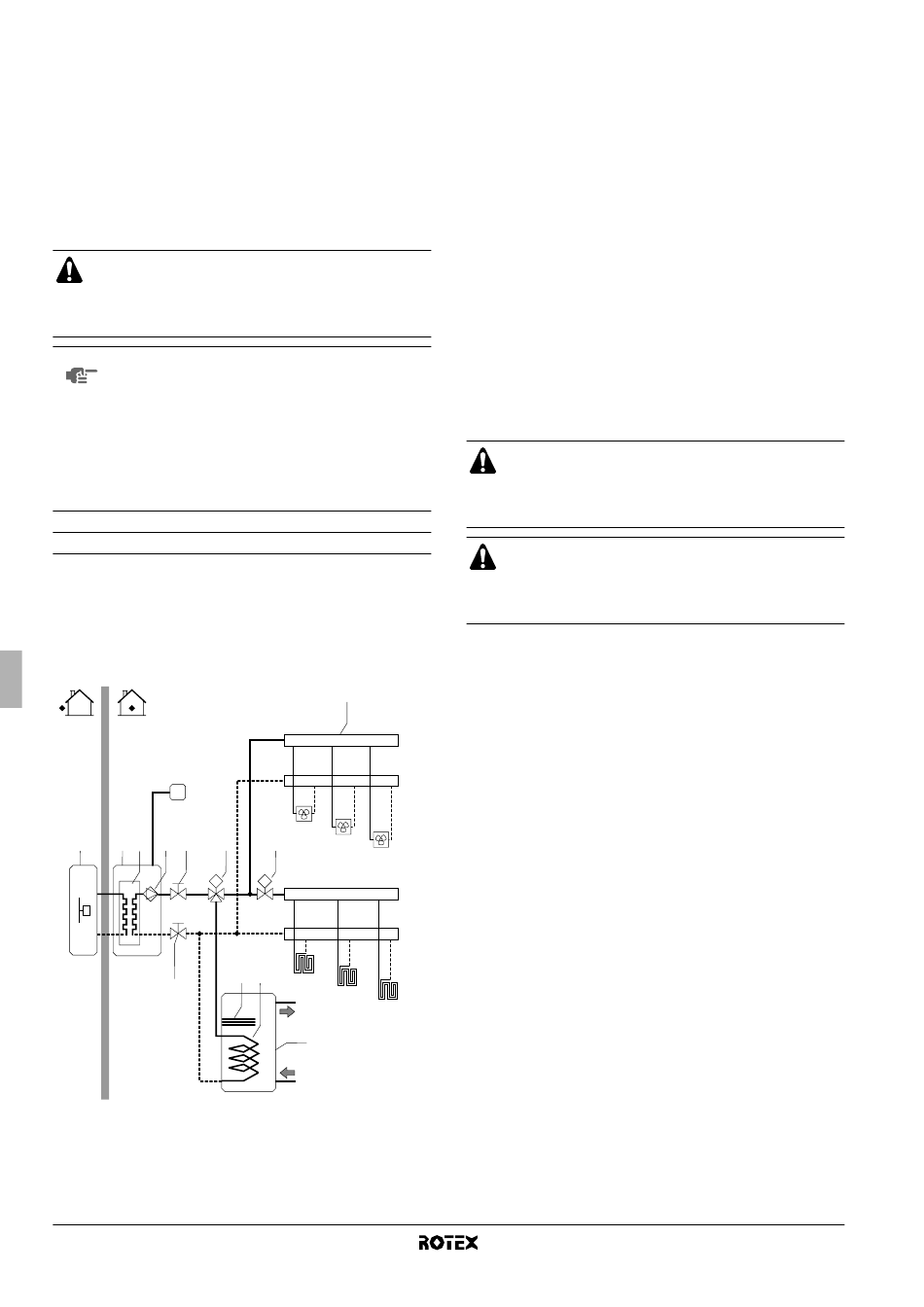

Anwendung 3
Anwendung der Raumkühlung und -heizung mit einem Raum-
thermostat, der für die an die Inneneinheit angeschlossene
Umschaltung Kühlen/Heizen geeignet ist. Die Heizung erfolgt über
Bodenheizungskreisläufe und Ventilator-Konvektoren. Die Kühlung
ist nur über Ventilator-Konvektoren vorgesehen.
Das Brauchwasser wird durch den Brauchwassertank geliefert, der
an die Inneneinheit angeschlossen ist.
T
1 2 3 4 5 8
M
7
Installationsanleitung
4
dadurch erzielt, dass
niedrigen Außentemperaturen
der Brauchwassertank-
6
FCU1
13
FCU2
FCU3
M
10 11
FHL1
FHL2
FHL3
12 12
1 Außeneinheit
2 Inneneinheit
3 Wärmetauscher
4 Pumpe
5 Absperrventil
6 Kollektor (bauseitig)
7 Absperrventil
8 Motorisiertes
3-Wege-Ventil
(bauseitig)
10 Zusatzheizung
Pumpenbetrieb und Raumheizung und -kühlung
Der Kunde wählt entsprechend der Jahreszeit Kühlen oder Heizen
am Raumthermostat (T). Diese Auswahl ist nicht möglich über die
Benutzerschnittstelle.
Wenn die Raumkühlung/-heizung vom Raumthermostat (T) ange-
fordert wird, nimmt die Pumpe ihren Betrieb auf und die
Inneneinheit (2) schaltet auf
Außeneinheit (1) nimmt den Betrieb auf, um die kalte/heiße Soll-
Wassertemperatur zu erreichen.
Bei Kühlmodus, schließt das motorisierte 2-Wege-Ventil (13), um zu
verhindern, dass kaltes Wasser durch die Bodenheizungskreisläufe
(FHL) läuft.
Achten Sie darauf, die Thermostatkabel an die korrekten
Klemmen anzuschließen
Thermostatkabels" auf Seite 14) und die DIP-Umschalter
korrekt zu konfigurieren
Raumthermostatinstallation" auf Seite 17).
Die Verkabelung des 2-Wege-Ventils (13) unterscheidet
sich von einem NC-Ventil (normal geschlossen) und einem
NO-Ventil (normal geöffnet)! Achten Sie darauf, an die
korrekten Klemmennummern anzuschließen, wie es im
Elektroschaltplan ausführlich dargestellt ist.
Die EIN/AUS Einstellung des Heiz-/Kühlbetriebs erfolgt über den
Raumthermostat und kann nicht über die Benutzerschnittstelle an
der Inneneinheit durchgeführt werden.
Brauchwasser-Heizung
Die Brauchwasser-Heizung ist unter "Anwendung 2" auf Seite 3
beschrieben.
11 Wärmetauscherspule
12 Brauchwassertank
13 Motorisiertes 2-Wege-Ventil
(bauseitig)
FCU1..3 Ventilator-Konvektor
(bauseitig)
FHL1..3 Bodenheizungskreislauf
(bauseitig)
T Raumthermostat mit Schalter
für Kühlung/Heizung
(bauseitig)
"Kühlmodus"/"Heizmodus".
(siehe "Anschluss
(siehe "Konfiguration
RKHBH/X008AA
Innengerät für Luft-Wasser-Wärmepumpe
4PW50203-1A
