NOTA Quando all'unità interna è collegato un termostato
ambiente, i timer di riscaldamento e di raffredda-
mento non sono mai disponibili. Gli altri timer non
subiscono interferenze. Per ulteriori informazioni
sui timer, consultare il manuale d'uso.
Quando all'unità interna è collegato un termostato
ambiente e viene premuto il pulsante = o il
pulsante y,
centralizzato e lampeggia per indicare che il
termostato ambiente ha la priorità e controlla
l'accensione/lo spegnimento e la commutazione.

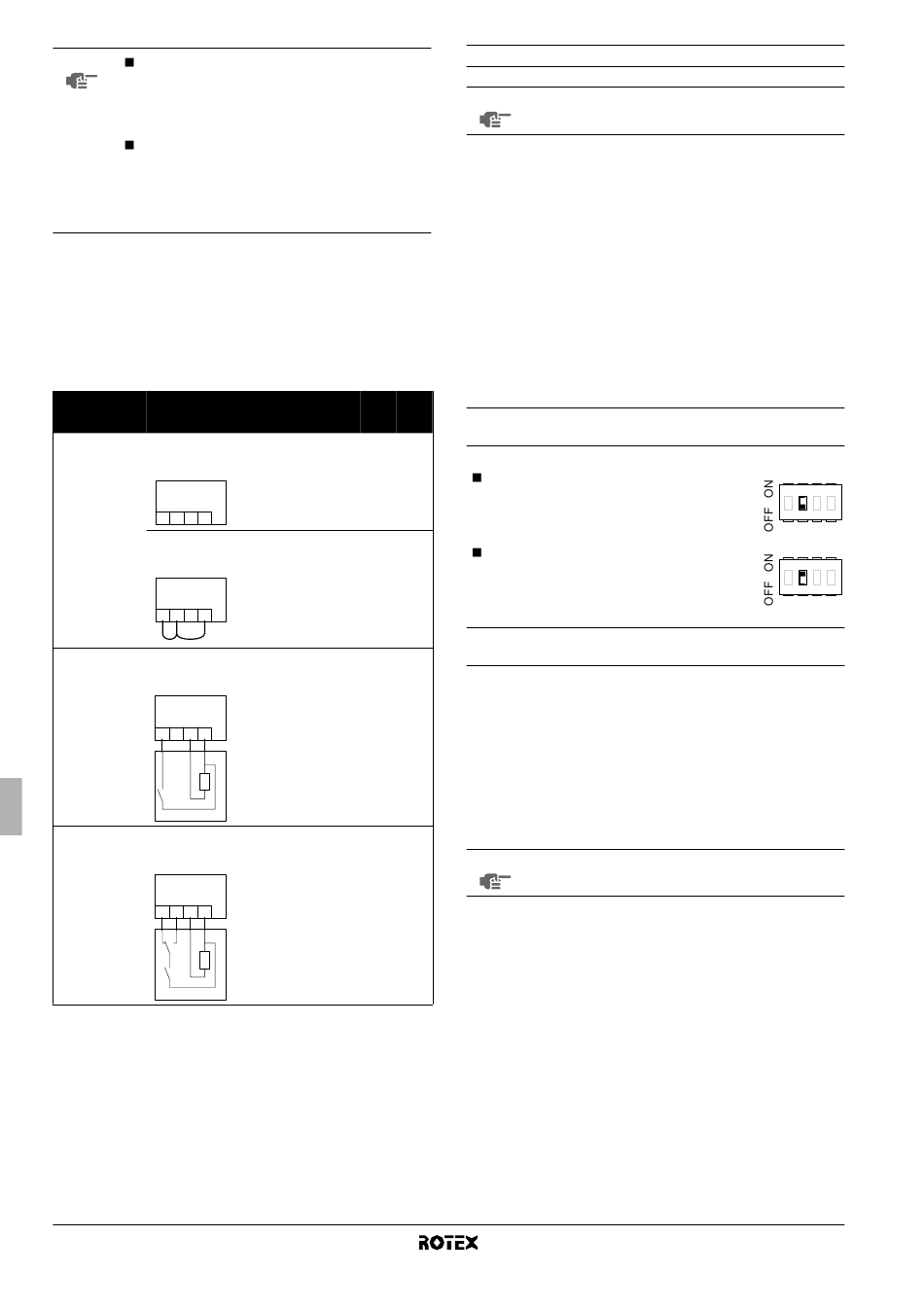

La seguente tabella riepiloga la configurazione richiesta e i collega-
menti elettrici del termostato sulla morsettiera nel quadro elettrico. Il
funzionamento della pompa è elencato nella terza colonna. Le ultime
tre colonne indicano se la seguente funzionalità è disponibile
sull'interfaccia dell'utente (IU) o è gestita dal termostato (T):
• accensione/spegnimento
raffreddamento dell'ambiente (y)
• commutazione riscaldamento/raffreddamento (=)
• timer di riscaldamento e di raffreddamento (pr)
Termostato Configurazione
Nessun • SS2-3 = OFF
termostato • collegamenti
elettrici: (non)
X2M
H C L N
1 2 3 4
• SS2-3 = ON
• collegamenti
elettrici:
X2M
H C L N
1 2 3 4
Termostato di • SS2-3 = ON
solo • collegamenti
elettrici:
riscaldamento
X2M
H C L N
1 2 3 4
th
Termostato con • SS2-3 = ON
• collegamenti
commutatore di
elettrici:
riscaldamento/ra
ffreddamento
X2M
H C L N
1 2 3 4
H C
th
th =
C =
H =
L, N =
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare la
temperatura dell'acqua.
Manuale d'installazione
17
l'indicatore del controllo
del riscaldamento
Funziona-
mento della
pompa y y y y = = = = p p p p r r r r
determinato IU IU IU
dalla
temperatura
dell'acqua in
(a)
uscita
accesa quando IU IU IU
il riscalda-
mento o il
raffredda-
mento è
y
attivato ( )
accesa quando T — —
il termostato
ambiente invia
una richiesta di
riscaldamento
accesa quando T T —
il termostato
ambiente invia
una richiesta di
riscaldamento
o raffredda-
mento
Contatto del termostato
Contatto del raffreddamento
Contatto del riscaldamento
230 V CA
Configurazione di funzionamento della pompa
NOTA
Per impostare la velocità della pompa, consultare
"Impostazione della velocità della pompa" a pagina 18.
Senza un termostato ambiente
Quando all'unità interna non è collegato alcun termostato, il funziona-
mento della pompa è determinato dalla temperatura dell'acqua in
uscita.
Per obbligare la pompa a un funzionamento continuo senza un
termostato ambiente collegato, attenersi alla seguente procedura:
- impostare il commutatore bistabile SS2-3 su ON,
- cortocircuitare i numeri di terminale 1-2-4 sulla morsettiera
nel quadro elettrico.
Con un termostato ambiente
o
Quando all'unità interna è collegato un termostato ambiente, la
pompa funziona in modalità continua ogni volta che il termostato
invia una richiesta di riscaldamento o raffreddamento.
Configurazione di installazione del serbatoio dell'acqua
calda per usi domestici
Quando non è installato alcun serbatoio
dell'acqua calda per usi domestici, il
commutatore bistabile SS2-2 deve essere
impostato su OFF (predefinito).
Quando è installato un serbatoio dell'acqua
calda per usi domestici, il commutatore
bistabile SS2-2 deve essere impostato su
ON.
Prima messa in funzione con temperature ambiente
esterne basse
Durante l'avvio iniziale e quando la temperatura dell'acqua è bassa, è
importante che l'acqua venga riscaldata gradualmente. In caso
contrario, potrebbero verificarsi rotture delle pavimentazioni in
calcestruzzo dovute al rapido cambiamento della temperatura. Per
ulteriori informazioni, rivolgersi all'impresa responsabile per l'edificio
in calcestruzzo.
A tal fine, la temperatura minima di regolazione dell'acqua in uscita
può essere diminuita fino a un valore compreso tra 15°C e 25°C,
regolando l'impostazione sul campo [9-01] (limite minimo set point di
riscaldamento). Vedere "Impostazioni sul posto" a pagina 18.
Il riscaldamento tra 15°C e 25°C viene eseguito solo
NOTA
dal riscaldatore di riserva.
Unità interna per sistema a pompe di calore aria-acqua
1 2 3 4
1 2 3 4
RKHBH/X008AA
4PW50203-1A
