6 Fixation
Afin d'éviter des vibrations et des bruits anormaux au
démarrage de l'unité, s'assurer que l'unité est correctement
fixée.
7 Equipement endommagé
Vérifier l'intérieur de l'unité afin de vous assurer qu'aucun
composant n'est endommagé ou qu'aucune conduite n'est
coincée.
8 Fuite de réfrigérant
Vérifier l'intérieur de l'unité afin de vous assurer qu'il n'y a pas
de fuites de réfrigérant. En cas de fuite du réfrigérant, appeler
votre revendeur le plus proche.
9 Tension de l'alimentation
S'assurer que la tension de l'alimentation du panneau
d'alimentation local correspond à la tension indiquée sur
l'étiquette d'identification de l'unité.
10 Vanne de purge d'air
S'assurer que la vanne de purge d'air est ouverte (au moins
2 tours).
11 Soupape de décharge de pression
Vérifier si la cuve du chauffage d'appoint est remplie d'eau en
actionnant la soupape de décharge de pression. Elle doit purger
l'eau au lieu de l'air.
L'utilisation du système avec la cuve du chauffage
d'appoint non remplie
d'endommager le chauffage d'appoint.
12 Vannes d'arrêt
S'assurer que les vannes d'arrêt sont correctement installées et
entièrement ouvertes.
Faire fonctionner le système avec des vannes fermées
endommagera la pompe!
Mise sous tension de l'unité intérieure
Lorsque l'unité intérieure est alimentée en électricité, "88" s'affiche
sur l'interface utilisateur pendant son initialisation, ce qui peut
prendre jusqu'à 30 secondes. Pendant ce processus, l'interface
utilisateur ne peut pas fonctionner.
Réglage de la vitesse de pompe
La vitesse de pompe peut être sélectionnée sur la pompe (voir
"Principaux composants" à la page 6).
Le réglage par défaut est la vitesse élevée (III). Si le débit d'air dans
le système est trop élevé (par ex., bruit de l'eau qui coule dans
l'installation), la vitesse peut être abaissée (I ou II).
La pression statique externe disponible (ESP, exprimée en mH
fonction du débit d'eau (l/min), est représentée dans le graphique
ci-dessous.
7
6
5
4
3
2
I
1
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
Manuel d'installation
17
complètement d'eau risque
O) en
2
III
II
[ l/min ]
Réglages sur place
L'unité intérieure doit être configurée par l'installateur pour qu'elle
corresponde à l'environnement d'installation (climat extérieur, options
installées, etc.) et la demande de l'utilisateur. Pour ce faire, un
nombre de réglages sur place est disponible. Ces réglages sur place
sont accessibles et programmables via l'interface utilisateur de l'unité
intérieure.
Chaque réglage sur place reçoit un numéro à 3 chiffres ou code, par
exemple [5-03], qui apparaît à l'écran de l'interface utilisateur. Le
premier chiffre [5] indique le 'premier code' ou le groupe de réglage
sur place. Les second et troisième chiffres [03] ensemble indiquent le
'second code'.
Une liste de tous les réglages sur place et des valeurs par défaut est
donnée sous "Tableau de réglage sur place" à la page 23. Dans cette
même liste, il y a 2 colonnes permettant d'enregistrer la date et la
valeur des réglages sur place modifiés par rapport à la valeur par
défaut.
Une description détaillée de chaque réglage sur place est donnée
sous "Description détaillée" à la page 18.

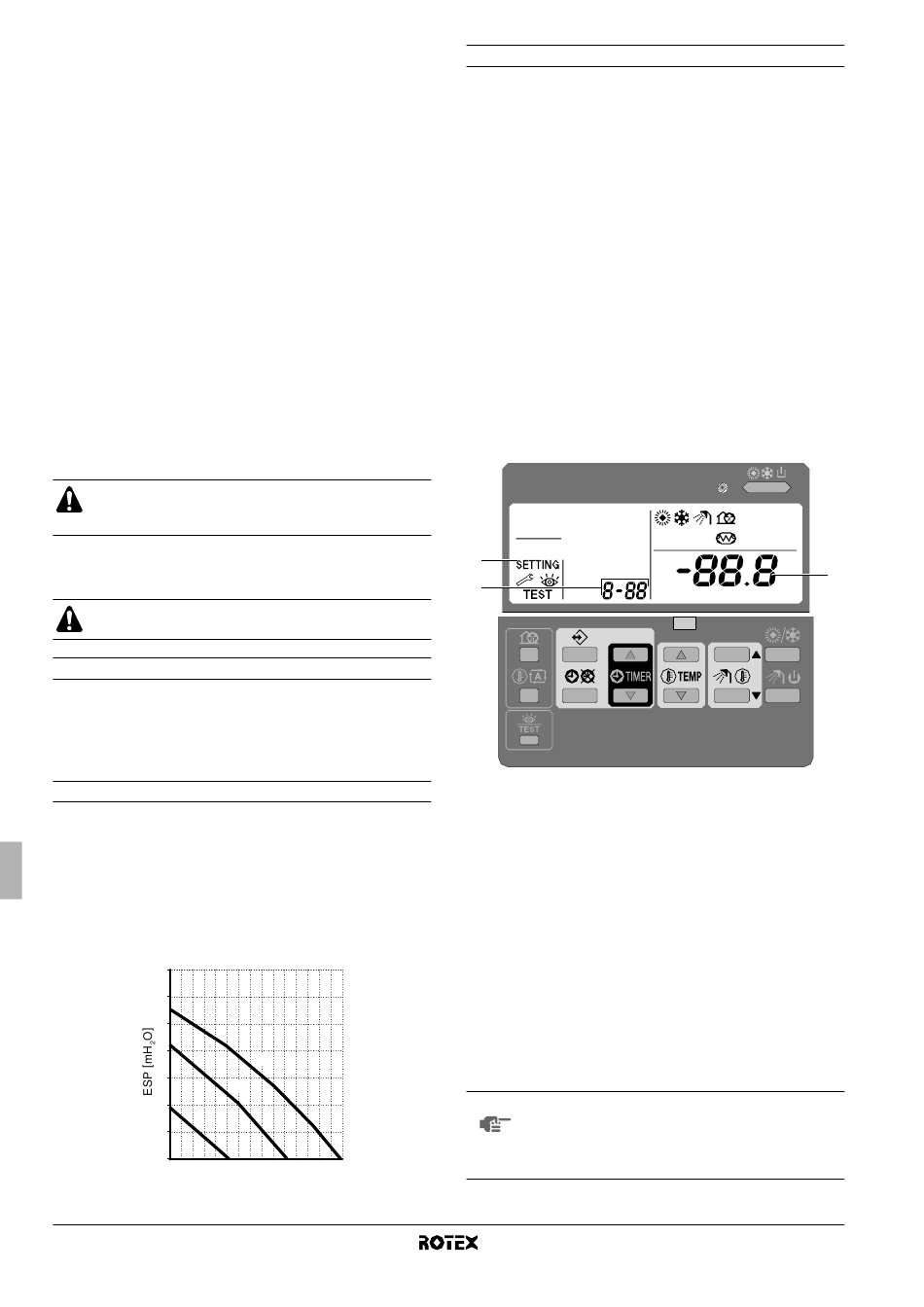

Procédure
Pour changer un ou plusieurs réglages sur place, procéder comme
suit.
3
2
Appuyer sur le bouton z pendant un minimum de 5 secondes
1
pour entrer en FIELD SET MODE.
L'icône $ (3) s'affichera. Le code de réglage sur place
actuellement sélectionné s'affiche ; (2), avec la valeur
réglée affichée à droite - (1).
2 Appuyer sur le bouton bgi pour sélectionner le premier
code de réglage sur place approprié.
Appuyer sur le bouton bgj pour sélectionner le second
3
code de réglage sur place approprié.
4 Appuyer sur le bouton pfi et sur le bouton pfj
pour changer la valeur réglée du réglage sur place sélectionné.
Conserver la nouvelle valeur en appuyant sur le bouton pr.
5
6 Répéter les étapes 2 à 4 pour changer les autres réglages sur
place si nécessaire.
Lorsque c'est terminé, appuyer sur le bouton z pour quitter
7
FIELD SET MODE.
REMARQUE Les changements effectués à un réglage sur place
spécifique sont uniquement conservés lorsque le
bouton pr est enfoncé. La navigation vers un
nouveau code de réglage sur place ou la pression sur
le bouton z éliminera le changement fait.
