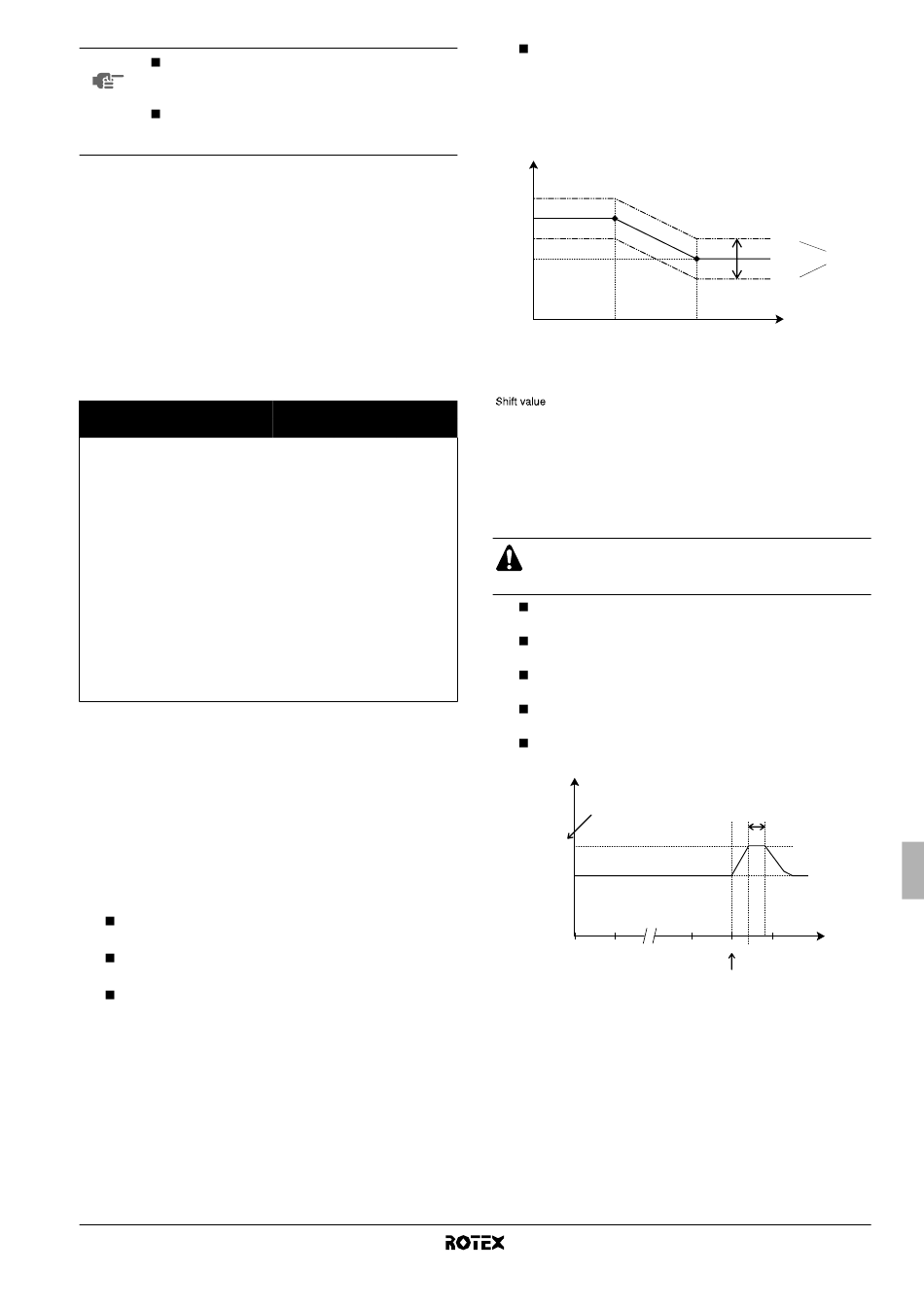

REMARQUE
Avant l'expédition, les valeurs réglées ont été
réglées comme illustré sous "Tableau de réglage
sur place" à la page 23.
Au moment de quitter FIELD SET MODE, "88"
peut s'afficher sur l'écran LCD de l'interface
utilisateur pendant que l'unité s'initialise.
Description détaillée
[0] Niveau de permission utilisateur
Si nécessaire, certains boutons de l'interface utilisateur peuvent être
rendus indisponibles à l'utilisateur.
Trois niveaux de permission sont définis (voir le tableau ci-dessous).
Le passage entre le niveau 1 et le niveau 2/3 se fait en appuyant
simultanément sur le touches pfi et pfj puis en
appuyant tout de suite après sur les touches s et ba, et en
maintenant les 4 touches enfoncées pendant au moins 5 secondes
(en mode normal). A noter qu'aucune indication concernant
l'interface utilisateur est donnée. Lorsque le niveau 2/3 est
sélectionné, le niveau de permission réel — soit le niveau 2, soit le
niveau 3 — est déterminé par le réglage sur place [0-00].
Bouton
Bouton de mode
s
discret
Bouton de point de
ba
consigne dépendant
du temps
Bouton
pr
d'activation/désactivati
on de temporisateur
Bouton de
<
programmation
pf
Boutons de réglage de
l'heure
i
pf
j
Touche
z
d'inspection/fonctionne
ment d'essai
[1] Point de consigne dépendant du temps (mode de chauffage
uniquement)
Les réglages sur place du point de consigne dépendant du temps
définissent les paramètres du fonctionnement dépendant du temps
de l'unité. Lorsque le fonctionnement dépendant du temps est actif,
la température d'eau est déterminée automatiquement en fonction de
la température extérieure: des températures extérieures plus froides
entraîneront de l'eau plus chaude et vice versa. Pendant le
fonctionnement dépendant du temps, l'utilisateur a la possibilité
d'augmenter ou d'abaisser la température d'eau cible de maximum
5°C. Voir le mode d'emploi pour plus de détails sur le fonctionnement
dépendant du temps.
[1-00]
Faible
température
température ambiante.
[1-01] Température ambiante élevée (Hi_A): température
ambiante élevée.
[1-02] Point de consigne à faible température ambiante
(Lo_Ti): la température d'eau sortante cible lorsque la
température extérieure est inférieure ou égale à la faible
température ambiante (Lo_A).
A noter que la valeur Lo_Ti doit être supérieure à Hi_Ti, étant
donné que pour des températures extérieures plus froides
(c.-à-d. Lo_A), de l'eau plus chaude est requise.
RKHBH/X008AA
Unité intérieure pour système de pompe à chaleur air à eau
4PW50203-1A
Niveau de permission
1
2
3
utilisable
utilisable
utilisable
utilisable
utilisable
utilisables
utilisable
ambiante
(Lo_A):
faible
[1-03] Point de consigne à température ambiante élevée
(Hi_Ti): la température d'eau sortante cible lorsque la
température extérieure est supérieure ou égale à la
température ambiante élevée (Hi_A).
A noter que la valeur Hi_Ti doit être inférieure à Lo_Ti, étant
donné que pour des températures extérieures plus chaudes
(c.-à-d. Hi_A), de l'eau moins chaude est suffisante.
T
t
Lo_Ti
Hi_Ti
Lo_A
T
Température d'eau cible
t
T
Température ambiante (extérieure)
A
= Valeur de changement
[2] Fonction de désinfection
S'applique uniquement aux installations avec un ballon d'eau chaude
sanitaire.
La fonction de désinfection désinfecte le ballon d'eau chaude
sanitaire en chauffant périodiquement l'eau sanitaire à une
température spécifique.
Les réglages sur place de la fonction de désinfection
doivent être configurés par l'installateur en fonction d la
législation nationale et locale.
[2-00] Intervalle de fonctionnement: jour(s) de la semaine où
l'eau sanitaire doit être chauffée.
[2-01] Statut: définit si la fonction de désinfection est activée
(1) ou désactivée (0).
[2-02] Heure de départ: heure de la journée où l'eau sanitaire
doit être chauffée.
[2-03] Point de consigne: température d'eau élevée à
atteindre.
[2-04] Intervalle: période de temps définissant la durée de
maintien de la température au point de consigne.
T
DHW
[2-03]
T
H
T
U
00.00
01.00
T
Température d'eau chaude sanitaire
DHW
Température de point de consigne utilisateur (telle que réglée
T
U
sur l'interface utilisateur)
T
Température de point de consigne haute [2-03]
H
t
Heure
+ 05
Shift value
00
– 05
Hi_A
T
A
[2-04]
22.00
23.00
24.00
t
[2-02]
Manuel d'installation
