Aansluiting van de voedings- en communicatiekabel van
de binnenunit
Vereisten voor voedingscircuit en voedingskabel
De voeding van de binnenunit moet van de buitenunit komen.
Datacommunicatie met de buitenunit verloopt over dezelfde kabel.
Zie de montagehandleiding van de buitenunit voor alle richtlijnen en
specificaties voor de lokale bedrading tussen de binnenunit en de
buitenunit.
Werkwijze

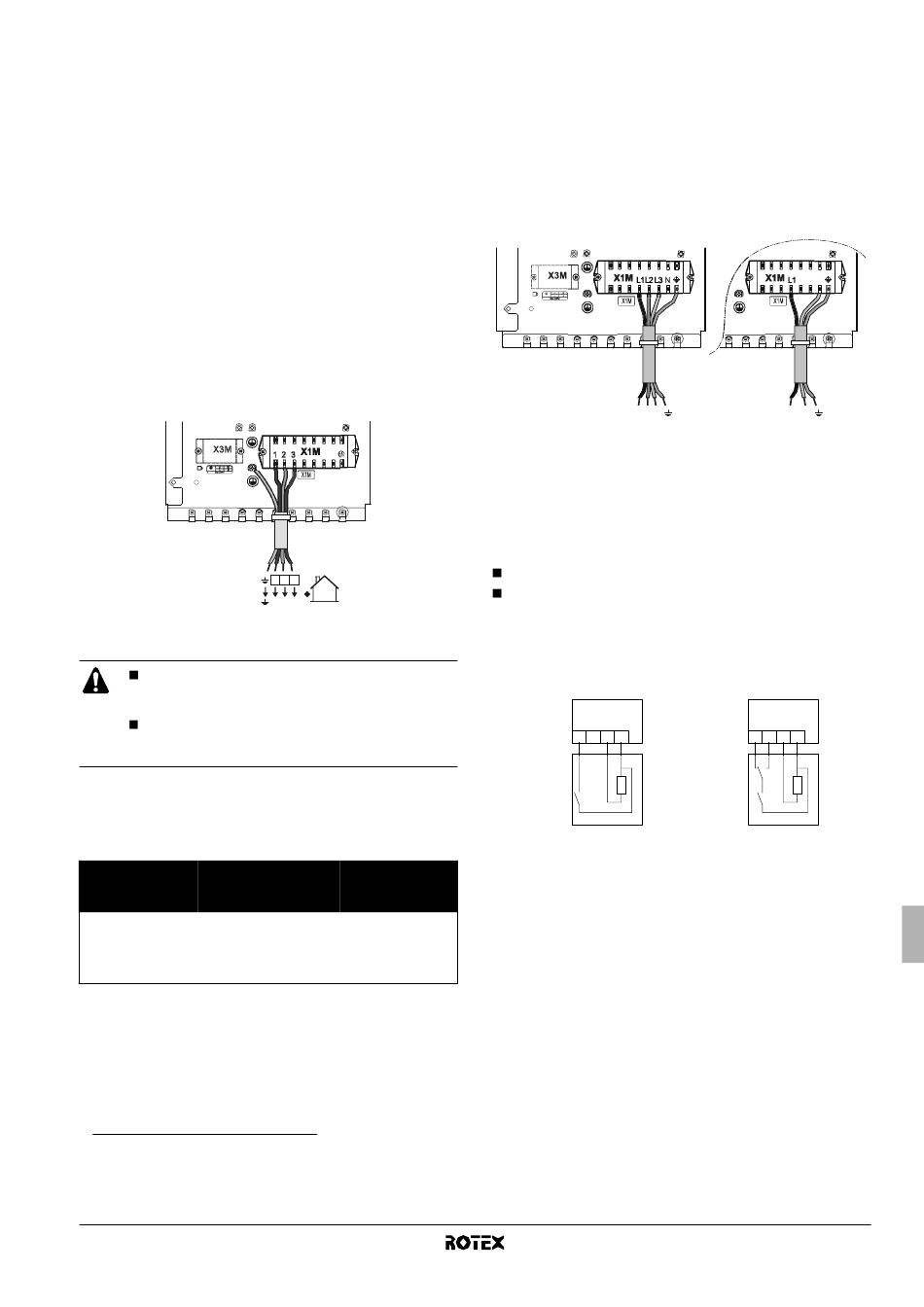

1 Sluit met behulp van de geschikte kabel het voedingscircuit aan
op de juiste klemmen zoals aangegeven in het bedradings-
schema en de onderstaande afbeelding.
2 Sluit de aardgeleider (geel/groen) aan op de aardschroef op de
montageplaat van de schakelkast.
3 Bevestig de kabel met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
4 Bij het naar buiten leiden van kabels moet u ervoor zorgen dat
het deksel van de binnenunit nog goed kan worden gesloten, zie
afbeelding 3.
Opmerking: alleen de relevante lokale bedrading is hier afgebeeld.
Aansluiting van de voeding van de backupverwarming
Normen voor het voedingscircuit en de kabels
Gebruik een afzonderlijk voedingscircuit voor de
backupverwarming. Deel dus nooit een voeding met
een ander apparaat.
Gebruik dezelfde specifieke voeding voor de buitenunit,
binnenunit, backupverwarming en boosterverwarming
(tank voor warm water voor huishoudelijk gebruik).
Dit voedingscircuit moet worden beveiligd met de vereiste
veiligheidsvoorzieningen conform de lokale en nationale regelgeving.
Kies de voedingskabel op basis van de desbetreffende lokale en
nationale voorschriften. Zie de tabel hieronder voor het maximaal
opgenomen amperage van de backupverwarming.
(1) (2)
Capaciteit
backup-
Binnenunitmodel verwarming
RKHB*008AA3V3 3 kW
(a) (b)
RKHB*008AA6V3 6 kW
RKHB*008AA6WN 6 kW
RKHB*008AA9WN 9 kW
(a) Apparatuur conform met EN/IEC 61000-3-12
(b) Deze apparatuur is conform met EN/IEC 61000-3-11
systeemimpedantie Z kleiner dan of gelijk is aan Z
sys
tussen de voeding van de gebruiker en het openbare systeem. Het behoort tot de
verantwoordelijkheid van de installateur of de gebruiker van de apparatuur om
ervoor te zorgen, indien nodig in overleg met de distributienetwerkbeheerder, dat
de apparatuur alleen wordt aangesloten op een voeding met een
systeemimpedantie Z die kleiner dan of gelijk is aan Z
sys
(1) Europese/Internationale Technische Norm die de beperkingen vastlegt voor
harmonische stromen geproduceerd door apparatuur die is aangesloten op
openbare laagspanningssystemen met een ingangsstroom >16 A en ≤75 A per
fase.
(2) Europese/Internationale Technische Norm die de beperkingen vastlegt voor
spanningsveranderingen, spanningsschommelingen en flikkeren in openbare
laagspanningssystemen voor apparatuur met een nominale stroom ≤75 A.
RKHBH/X008AA
Binnenunit voor lucht-water-warmtepompsysteem
4PW50203-1A
1 2 3
1 2 3
Nominale
spanning Maximaal
backup- opgenomen
Z (Ω)
verwarming amperage
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
op voorwaarde dat de
op het interfacepunt
max
.
max
Werkwijze
1 Sluit met behulp van de juiste kabel het voedingscircuit aan op
de hoofdstroomonderbreker
bedradingsschema en de onderstaande afbeelding.
2 Sluit de aardgeleider (geel/groen) aan op de aardschroef op de
X1M-klem.
3 Bevestig de kabel met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
Opmerking: alleen de relevante lokale bedrading is afgebeeld.
3x 400 V
L1 L2 L3

Aansluiting van de thermostaatkabel

De aansluiting van de thermostaatkabel hangt af van de toepassing.
Zie ook "Voorbeelden van typische toepassingen" op pagina 3 en
"Configuratie van de installatie van de kamerthermostaat" op
pagina 16 voor meer informatie en configuratie-opties voor
pompwerking in combinatie met een kamerthermostaat.
Thermostaatvereisten
Voeding: 230 V wisselstroom of batterijen
Contactspanning: 230 V.
Werkwijze
1 Sluit de thermostaatkabel aan op de juiste aansluitklemmen
zoals afgebeeld in het bedradingsschema.
Thermostaat alleen verwarmen
X2M
H C L N
1 2 3 4
th
2 Bevestig de kabel met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
3 Zet DIP-schakelaar SS2-3 op de printplaat op ON. Zie
"Configuratie van de installatie van de kamerthermostaat" op
pagina 16 voor meer informatie.
zoals aangegeven in het
1x 230 V
N
L1 N
Thermostaat verwarmen/koelen
X2M
H C L N
1 2 3 4
H C
th
