[7] Kullanım sıcak suyu kademe miktarı
Yalnız kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.
Kullanım suyu ısıtılırken kullanım suyu ayar noktası sıcaklığına
(kullanıcının belirlediği) erişildiğinde, buster ısıtıcı ayar noktası
sıcaklığının birkaç derece üzerindeki bir sıcaklığa, yani buster ısıtıcı
KAPALI sıcaklığına kadar kullanım suyunu ısıtmaya devam
edecektir. İlave edilen bu sıcaklık derecesi, kullanım sıcak suyu
kademe miktarı ayarı ile belirlenir. Doğru ayar, buster ısıtıcının
kullanım suyu ayar sıcaklığını korumak üzere art arda devreye girip
çıkmasını (takırdamasını) önler. Not: kullanım suyu sıcaklığı, buster
ısıtıcı KAPALI sıcaklığının 2°C (sabit değer) altına düştüğünde,
buster ısıtıcı tekrar devreye girecektir.
Buster ısıtıcı program
NOT
kılavuzuna bakın) etkin olduğunda, buster ısıtıcı yalnız
bu program zamanlayıcı izin verirse çalışacaktır.

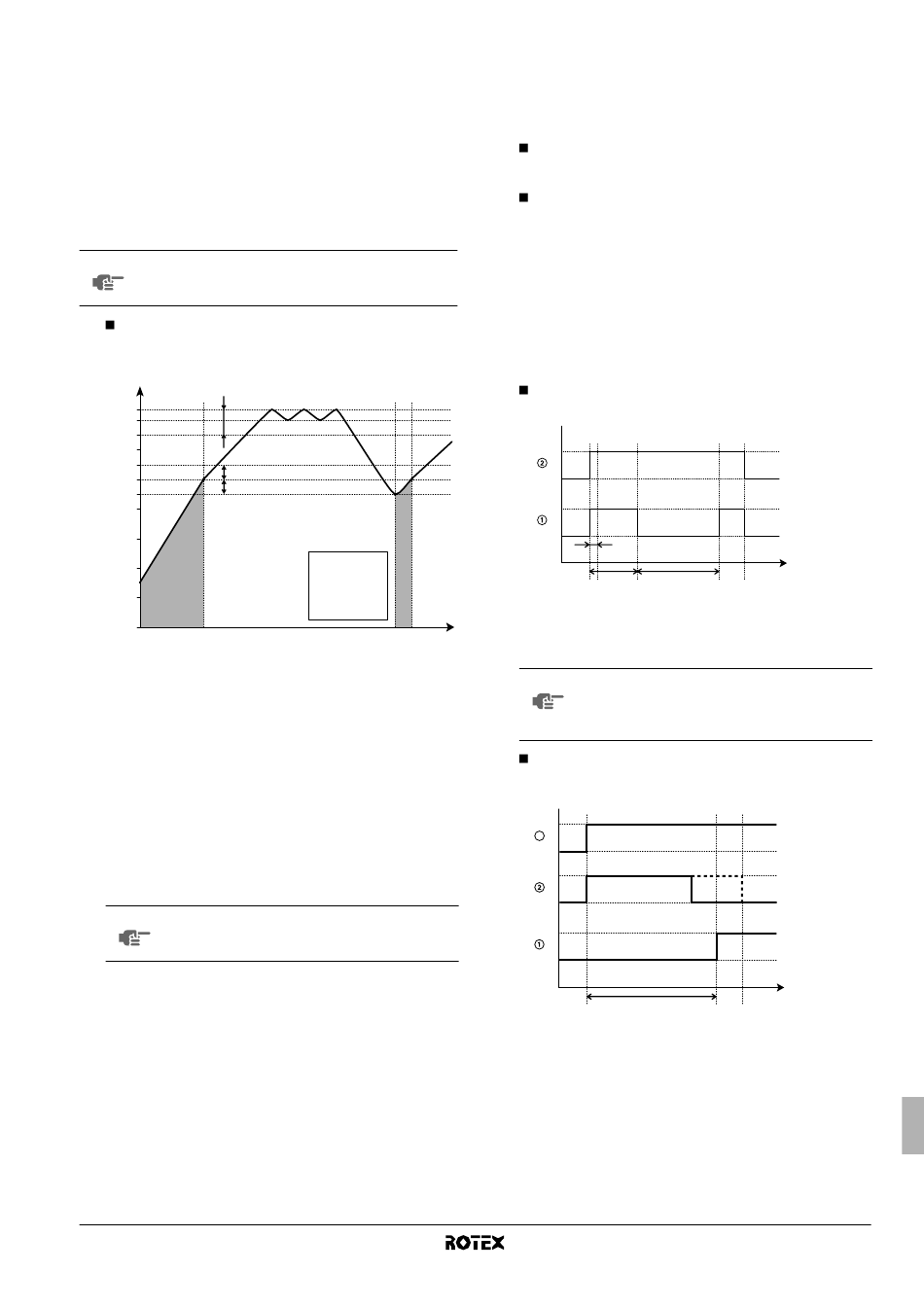

[7-00] Kullanım sıcak suyu kademe miktarı: buster ısıtıcı
kapatılmadan önce, kullanım suyu ayar noktası sıcaklığının
üzerindeki sıcaklık farkı.
T
DHW
[7-00]
T
73
BH OFF
T
71
BH ON
T
70
U
60
T
50
HP MAX
[6-01]
T
48
HP OFF
[6-00]
T
41
HP ON
40
30
20
HP
10
0
BH Buster ısıtıcı
HP Isı pompası. Isı pompasının ısıtma süresi fazla uzarsa,
buster ısıtıcı tarafından yardımcı ısıtma devreye girebilir
T Buster ısıtıcı KAPALI sıcaklığı (T
BH OFF
T Buster ısıtıcı AÇIK sıcaklığı (T
BH ON
T Kullanım sıcak su deposu içinde bulunan sensördeki
HP MAX
maksimum ısı pompası sıcaklığı
T Isı pompası KAPALI sıcaklığı (T
HP OFF
T Isı pompası AÇIK sıcaklığı (T
HP ON
T Kullanım sıcak suyu sıcaklığı
DHW
T Kullanıcı ayar noktası sıcaklığı (kullanıcı arabiriminden
U
ayarlanan)
t Zaman
Buster ısıtıcı çalışması kısıtlanmış ise ([4-03]=0),
NOT
bu durumda saha ayar parametresi [7-00] ayar
noktasının bir anlamı yoktur.
RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50203-1A
zamanlayıcısı (kullanım
T = 70°C
U
[7-00] = 3°C
BH HP
[6-01] = 2°C
[6-00] = 7°C
t
+ [7-00])
U
–2°C)
BH OFF
– [6-01])
HP MAX
– [6-00])
HP OFF
[8] Kullanım suyu ısıtma modu zamanlayıcı
Yalnız kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.
'Kullanım suyu ısıtma modu zamanlayıcı' saha ayarları, minimum ve
maksimum kullanım suyu ısıtma sürelerini ve iki kullanım suyu ısıtma
çevrimi arasındaki minimum süreyi belirler.
[8-00] Minimum çalışma süresi: hedeflenen kullanım suyu
sıcaklığına erişilmiş olsa bile, kullanım suyu ısıtmasının etkin
olması gereken minimum zaman aralığını belirler.
[8-01] Maksimum çalışma süresi: hedeflenen kullanım suyu
sıcaklığına erişilmiş olmasa bile, kullanım suyu ısıtmasının
etkin olabileceği maksimum zaman aralığını belirler.
Ünite oda termostatı ile çalışmak üzere yapılandırıldığında
(bkz. "Oda termostatı montaj konfigürasyonu" sayfa 15),
maksimum çalışma zamanlayıcı sadece hacim ısıtma veya
hacim soğutma talebi olduğu zaman dikkate alınacaktır. Oda
soğutması veya oda ısıtması için talep olmadığı zaman, 'ısı
pompası KAPALI sıcaklığına' (bkz. saha ayarları "[5]")
erişilinceye kadar ısı pompası tarafından kullanım suyu
ısıtılması sürdürülecektir. Oda termostatı takılmamışsa,
zamanlayıcı daima dikkate alınır.
[8-02] Yeniden çevrimi önleme zamanı: iki kullanım suyu
ısıtma çevrimi arasında gereken minimum süreyi belirler.
1
0
1
0
[8-00]
[8-01] [8-02]
1 Kullanım suyu ısıtma (1 = etkin, 0 = etkin değil)
2 Sıcak su talebi (1 = talep var, 0 = talep yok)
t Zaman
NOT Dış hava sıcaklığı parametre [4-02] ayarının
yapıldığı saha ayarından daha yüksek ise, bu
durumda parametre [8-01] ve [8-02] saha ayarları
dikkate alınmaz.
[8-03] Buster ısıtıcı gecikme süresi: ısı pompasının kullanım
suyu ısıtma işletimi başladıktan sonra, buster ısıtıcının
çalışmaya başlama gecikme süresini belirler.
1
3
0
1
0
1
0
[8-03]
1 Buster ısıtıcı çalışması (1 = etkin, 0 = etkin değil)
2 Isı pompası kullanım suyu ısıtma işletimi (1 = talep var,
0 = talep yok)
3 Sıcak su talebi (1 = talep var, 0 = talep yok)
t Zaman
t
t
