11. Encaixe X13A
O encaixe X13A recebe o conector K3M (apenas nas instala-
ções com tanque de água quente doméstica).
12. Encaixe X9A
O encaixe X9A recebe o conector do termístor (apenas nas
instalações com tanque de água quente doméstica).
13. Fusível em série FU2
14. Transformador TR1
15. A4P
Placa de endereços alarme remoto (apenas nas instalações
com kit de alarme remoto).
O esquema eléctrico encontra-se no interior da tampa
NOTA
da caixa de distribuição.

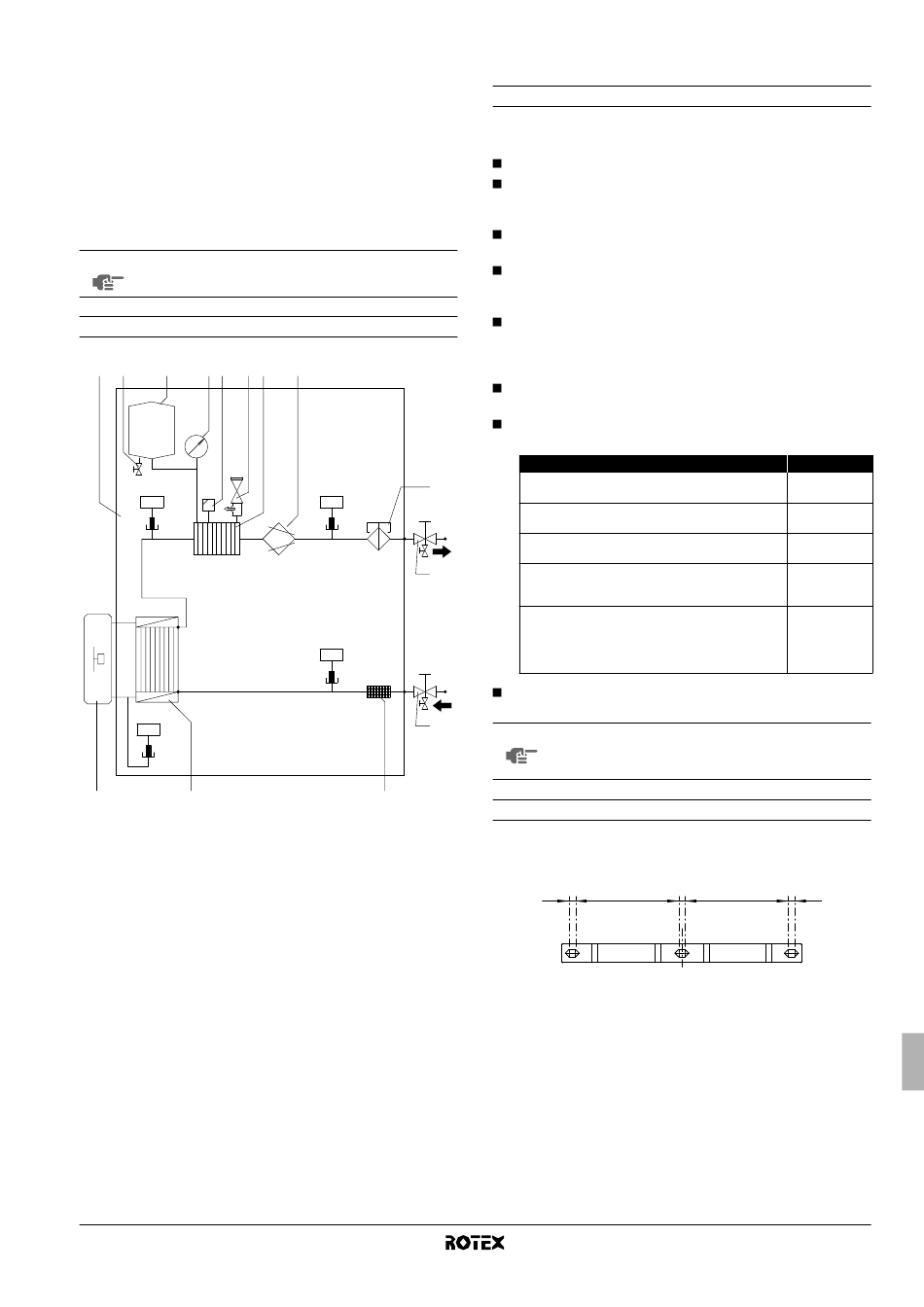

Diagrama funcional

2 3 4 5 6 7 8
R1T
t >
H O
2
R3T
t >
1 14
1 Unidade de exterior
2 Unidade interior
3 Válvula de drenagem
do reservatório de
expansão
4 Reservatório de
expansão
5 Manómetro
6 Válvula de purga de ar
7 Válvula de segurança
8 Reservatório do
aquecedor de reserva,
com aquecedor de
reserva
9 Bomba
RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
9
10
R2T
t >
11
R4T
t >
12
13
10 Fluxóstato
11 Saída de água da válvula de
fecho, com válvula de
drenagem (instalação no
local)
12 Entrada de água da válvula
de fecho, com válvula de
drenagem (instalação no
local)
13 Filtro
14 Permutador de calor
R1T
R2T
R3T
Sensores de temperatura
R4T
I
NSTALAÇÃO DA UNIDADE INTERIOR
Escolher um local de instalação
A unidade deve ser montada na parede, no interior de um edifício,
cumprindo as seguintes exigências:
O local de instalação deve estar isento de gelo.
O espaço em redor da unidade deve encontrar-se desimpedido
e em condições de prestação de assistência técnica. (Consulte
a figura 2).
O espaço em redor da unidade deve permitir uma boa
circulação de ar.
Há condições para escoamento de condensação (apenas nos
modelos RKHBX, com o kit de depósito de drenagem EKHBDP)
e para descargas da válvula de segurança.
A superfície de instalação é uma parede plana, perfeitamente
vertical e não combustível, capaz de suportar o peso da
unidade em funcionamento (consulte "Especificações técnicas"
na página 30).
O local não deve ser susceptível de incêndio devido a fuga de
gases inflamáveis.
Devem ser tidas em consideração todos os comprimentos de
tubagem.
Exigência
Comprimento máximo permitido para as tubagens de
refrigerante entre as unidades interior e exterior
Comprimento mínimo exigido para as tubagens de
refrigerante entre as unidades interior e exterior
Desnível máximo permitido entre as unidades interior
e exterior
Distância máxima permitida entre a válvula de 3 vias
e a unidade interior (apenas nas instalações com
tanque de água quente doméstica).
Distância máxima permitida entre o tanque de água
quente doméstica e a unidade interior (apenas nas
instalações com tanque de água quente doméstica).
O cabo de termístor fornecido com o tanque de água
quente doméstica tem 12 m de comprimento.
O equipamento não se destina a ser utilizado em ambientes
onde haja gases potencialmente explosivos.
NOTA Se a instalação contar com um tanque de água quente
doméstica (opcional), consulte o manual de instalação
do tanque de água quente doméstica.
Dimensões e espaço para assistência técnica
Unidade de medida: mm
Dimensões da braçadeira na parede
10
163
Dimensões da unidade (consulte a figura 3)
1 Mangueira de drenagem flexível
2 Ligação da saída de água
3 Ligação da entrada de água
4 Ligação para o refrigerante (líquido)
5 Ligação para o refrigerante (gás)
Espaço necessário para intervenções técnicas, consulte a figura 2.
Valor
30 m
3 m
20 m
3 m
10 m
10 10
163
