Anahtar Kutusu Ana Elemanları; İşlevsel Şema - Rotex RKHBH008AA Manuel D'installation

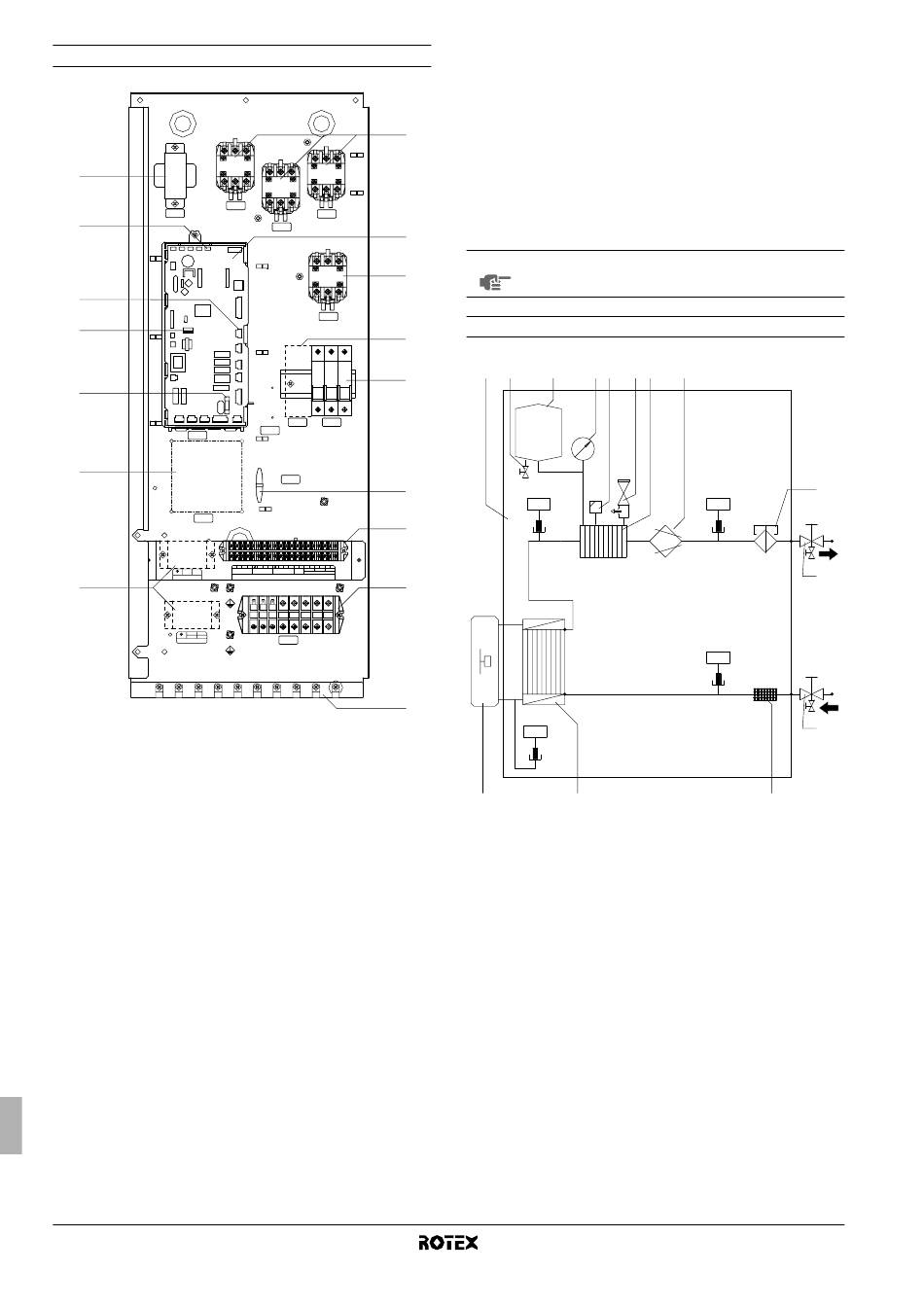

Anahtar kutusu ana elemanları
K1M
TR1
14
TR1
X9A
12
X13A
11
SS1
SS2 on
10
on
SS2
off
A1P
FU1
9
A1P
15
A4P
A4P
OPTION EKHW
X4M
1 2
X4M
8
OPTION EKHW
X3M
L1 L2
L N
X3M (230V)
1. Yardımcı ısıtıcı kontaktörleri K1M, K2M ve K5M
2. Ana PCB
Ana PCB (Baskı Devre Kartı) ünitenin işleyişini kontrol eder.
3. Buster ısıtıcı kontaktörü K3M (sadece kullanım sıcak suyu
deposu olan montajlar için)
4. Buster ısıtıcı devre kesici F2B (sadece kullanım sıcak suyu
deposu olan montajlar için)
Devre kesici,
kullanım sıcak
aşırı yük veya kısa devreye karşı korur.
5. Yardımcı ısıtıcı devre kesici F1B
Devre kesici, yardımcı ısıtıcı elektrik devresini aşırı yük veya
kısa devreye karşı korur.
6. Terminal blokları
Terminal blokları saha kablolarının kolaylıkla bağlanmasını
sağlar.
7. Kablo bağı tespitleri
Kablo bağı tespitleri, gerginliğin alınmasını temin etmek için
saha kablolarının kablo
sabitlenmesine imkan tanır.
8. Terminal blokları X3M, X4M (sadece kullanım sıcak suyu
deposu olan montajlar için)
9. PCB sigortası FU1
10. DIP anahtarı SS2
DIP anahtarı SS2'de bazı kurulum parametrelerini düzenlemek
için 4 adet geçiş anahtarı mevcuttur. Bkz. "DIP anahtar
ayarlarına genel bakış" sayfa 15.
Montaj kılavuzu
7
K5M
K2M
K1M
K5M
K2M
OPTION EKHW
K3M
K3M
OPTION EKHW
F2B
F1B
F2B F1B
K4M
K6M
FU2
X2M
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Q2L
thermal
thermostat 2-way valve 3-way valve
fuse OPTIONAL
X2M
X1M
suyu deposundaki buster ısıtıcıyı
bağları ile anahtar kutusuna
11. X13A soketi
X13A soketi K3M konektörünü alır (sadece kullanım sıcak suyu
deposu olan montajlar için).
12. X9A soketi
X9A soketi termistör konektörünü alır (sadece kullanım sıcak
suyu deposu olan montajlar için).
1
13. Hat içi sigorta FU2
14. Trafo TR1
15. A4P
Uzaktan alarm adres kartı (sadece uzaktan alarm kiti olan
montajlar için).
2
Elektrik kablo bağlantıları şeması anahtar kutusu
NOT
3
kapağının iç tarafında bulunabilir.
İşlevsel şema
4
2 3 4
5
13
R1T
t >
6
6
H
2
7
R3T
t >
1 14
1 Dış ünite
2 İç ünite
3 Genleşme kabı drenaj
vanası
4 Genleşme kabı
5 Manometre
6 Hava alma vanası
7 Basınç boşaltma valfı
8 Yardımcı ısıtıcıyla
beraber yardımcı ısıtıcı
kazanı
9 Pompa
5 6 7 8 9
R2T
t >
O
R4T
t >
10 Akış anahtarı
11 Drenaj vanalı kesme vanası
su çıkışı (sahada montaj)
12 Drenaj vanalı kesme vanası
su girişi (sahada montaj)
13 Filtre
14 Isı eşanjörü
R1T
R2T
Sıcaklık sensörleri
R3T
R4T
Hava su tipi ısı pompa sistemi iç ünitesi
10
11
12
13
RKHBH/X008AA
4PW50203-1A
