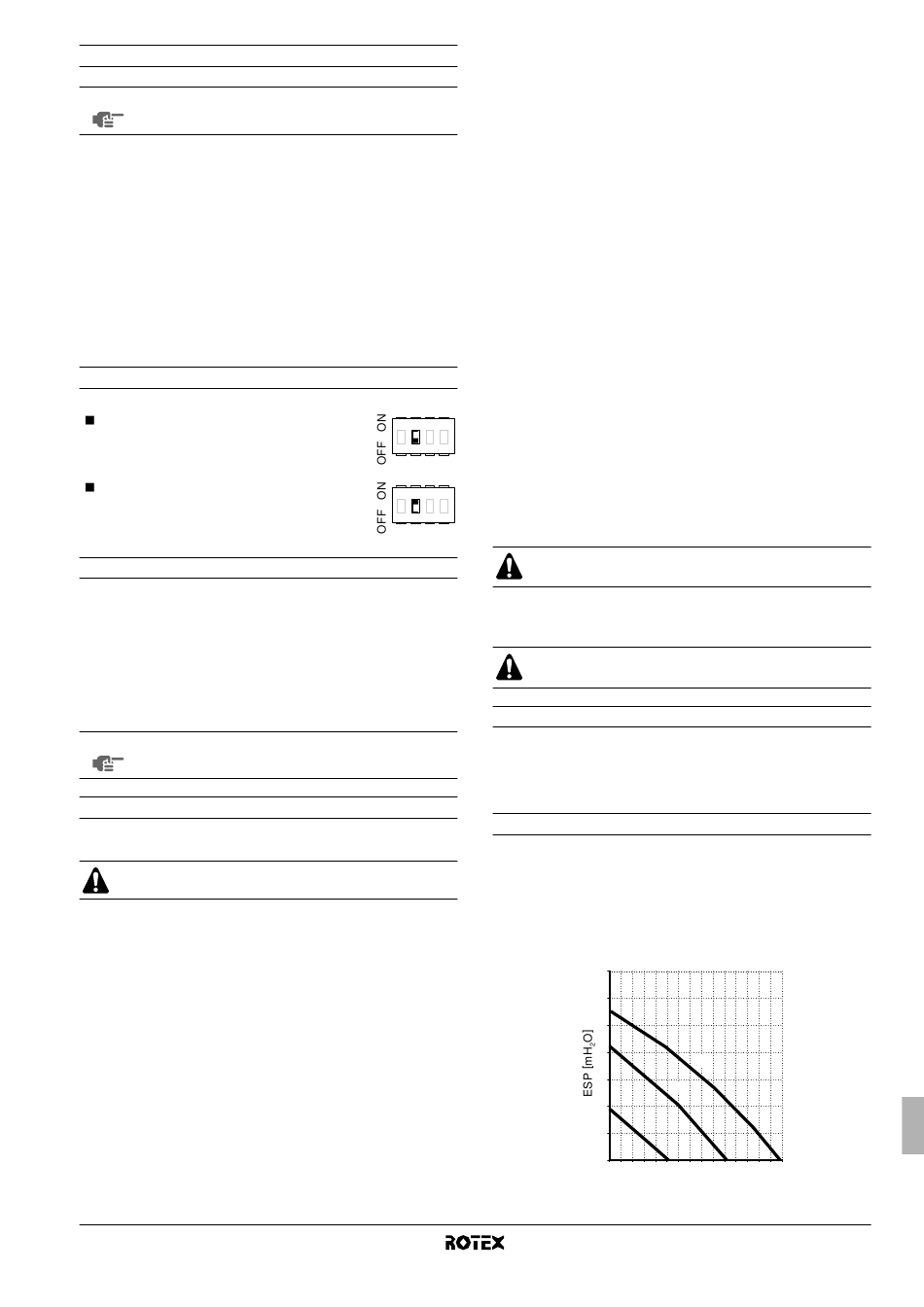

Pompa işletim konfigürasyonu
NOT
Pompa hızını ayarlamak için, bkz. "Pompa hızının
ayarlanması" sayfa 16.
Oda termostatı yokken
İç üniteye termostat bağlanmadığı zaman pompa çalışmasını çıkış
suyu sıcaklığı belirleyecektir.
Oda termostatı bağlı değilken pompayı sürekli çalıştırmak için şunları
yapın:
- SS2-3 geçiş anahtarını AÇIK konuma getirin,
- anahtar kutusu içindeki terminal bloğu üzerinde bulunan 1-2-
4 numaralı terminalleri kısa devre yapın.
Oda termostatı varken
İç üniteye bir termostat bağlı olduğunda, termostat tarafından ısıtma
veya soğutma talebi olduğu zaman pompa sürekli çalışacaktır.
Kullanım sıcak suyu deposu kurulum konfigürasyonu
Kullanım sıcak
takılmadığında, SS2-2
KAPALI (varsayılan) olarak ayarlanmalıdır.
Kullanım sıcak suyu deposu takıldığında,
SS2-2 geçiş anahtarı
ayarlanmalıdır.
Düşük dış hava sıcaklıklarında ilk çalıştırma
İlk çalıştırma sırasında ve su sıcaklığı düşük olduğunda, suyun yavaş
yavaş ısıtılması önemlidir. Bunun yapılmaması, ani sıcaklık
değişiminden dolayı beton zeminlerin çatlamasına yol açabilir. Daha
fazla ayrıntı için inşaat müteahhidi ile görüşün.
Bunu yapmak için, saha ayarı [9-01] (ısıtma ayar noktası alt sınırı)
üzerinde ayarlama yaparak en düşük çıkış suyu ayar sıcaklığı 15°C
ile 25°C arasındaki bir değere azaltılabilir. Bkz. "Saha ayarları"
sayfa 17.
NOT 15°C ile 25°C arasındaki ısıtma sadece yardımcı ısıtıcı
tarafından yapılır.
Çalıştırma öncesi kontroller
İlk çalıştırmadan önceki kontroller
Bağlantı yapmadan önce güç girişini kesin.
Ünitenin montajından sonra,
aşağıdakileri kontrol edin:
1 Saha kablo bağlantıları
Yerel besleme panosu ile iç ünite, dış ünite ile iç ünite, iç ünite ile
vanalar (uygulanabilir olduğunda), iç ile oda termostatı
(uygulanabilir olduğunda) ve iç ünite ile kullanım sıcak suyu
deposu arasındaki saha kablo bağlantılarının "Saha kablo
bağlantıları" sayfa 11 bölümünde açıklanan talimatlara, kablo
bağlantı şemalarına ve Avrupa düzenlemeleri ile ulusal
düzenlemelere uygun olarak yapıldığından emin olun.
2 Sigortalar ya da koruma cihazları
Sigortaların veya yerel
cihazlarının "Teknik özellikler" sayfa 28 bölümünde belirtilen
büyüklük ve tipte olduğunu kontrol edin. Bir sigorta ya da
koruma cihazının atlanmadığından emin olun.
RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50203-1A
suyu deposu
1 2 3
geçiş anahtarı
1 2 3
AÇIK olarak
devre kesiciyi açmadan önce
olarak montajı yapılan koruma
3 Buster ısıtıcı devre kesici F2B
Anahtar kutusundaki buster ısıtıcı devre kesici F2B'yi açmayı
unutmayın (yalnız isteğe bağlı kullanım sıcak su deposu takılı
olan üniteler için geçerlidir).
4 Toprak kablo bağlantıları
Toprak kablolarının gereği gibi bağlandığından ve toprak
terminallerinin sıkıldığından emin olun.
5 İç kablo bağlantıları
Anahtar kutusunu, gevşek bağlantılar veya zarar görmüş elektrik
komponentleri açısından gözle kontrol edin.
6 Sabitleme
Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin
olmaması için ünitenin gereği gibi sabitlendiğini kontrol edin.
7 Zarar görmüş donatım
Ünitenin içini, zarar görmüş elemanlar veya sıkıştırılmış borular
açısından kontrol edin.
8 Soğutucu kaçağı
Ünitenin içini soğutucu kaçağı açısından kontrol edin. Soğutucu
kaçağı varsa, yerel satıcınızı arayın.
9 Güç besleme gerilimi
Yerel besleme panosundaki güç besleme gerilimini kontrol edin.
Gerilim, ünite tanıtma etiketi üzerindeki gerilime uymalıdır.
4
10 Hava alma vanası
Hava tahliye vanasının açık (en az 2 tur) olduğundan emin olun.
11 Basınç boşaltma valfı
4
Basınç boşaltma valfını çalıştırarak yardımcı ısıtıcı kazanının
suyla tam dolu olup olmadığını kontrol edin. Hava yerine su
atmalıdır.
Yardımcı ısıtıcı kazanı suyla tam doldurulmadan sistemin
çalıştırılması yardımcı ısıtıcıya zarar verecektir!
12 Kesme vanaları
Kesme vanalarının doğru takıldığından ve tam açık olduğundan
emin olun.
Vanalar kapalı olarak sistemin çalıştırılması pompaya
zarar verecektir!
İç üniteye enerji verilmesi
İç ünitenin güç girişi açıldığında, başlangıç durumuna gelirken
kullanıcı arabirimi üzerinde "88" görüntülenir, bu 30 dakikaya kadar
sürebilir. Bu işlem sırasında kullanıcı arabirimi çalıştırılamaz.
Pompa hızının ayarlanması
Pompa hızı pompa üzerinden seçilebilir (bkz. "Ana elemanlar"
sayfa 6).
Ön tanım ayarı yüksek hızdır (III). Sistemdeki su akışı çok yüksekse
(örn. tesisatta akan suyun gürültüsü), hız düşürülebilir (I ya da II).
Kullanılabilir dış statik basınç (ESP, mH
akışının (l/min) fonksiyonu olarak aşağıdaki tabloda gösterilmiştir.
7
6
5
4
3
2
1
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
O olarak ifade edilen) su
2
III
II
I
[ l/min ]
Montaj kılavuzu
16
