P
H
3

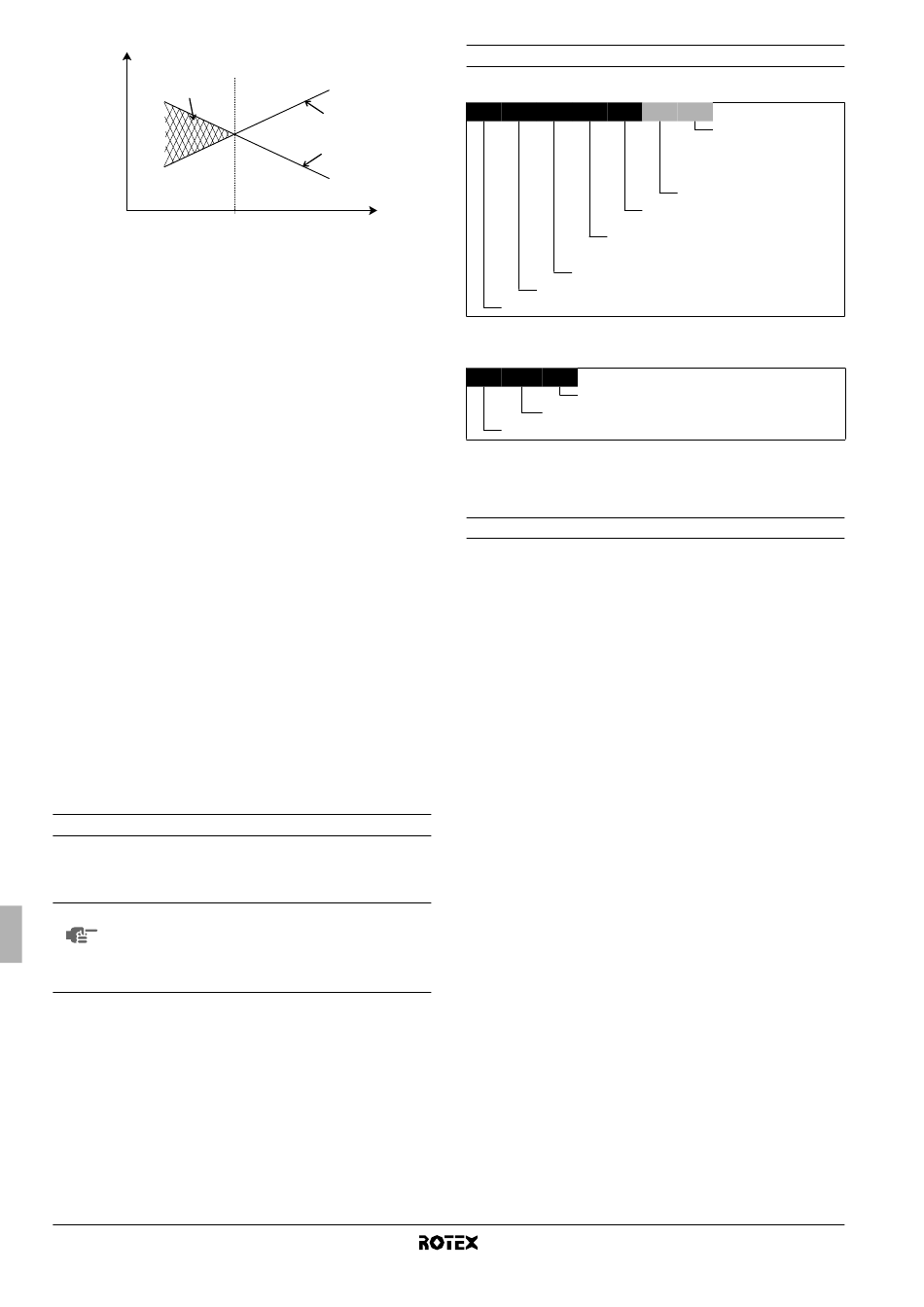

1 Capaciteit warmtepomp
2 Vereiste verwarmingscapaciteit (plaatsafhankelijk)
3 Bijkomende verwarmingscapaciteit geleverd door de
backupverwarming
4 Evenwichtstemperatuur (kan worden ingesteld via de
gebruikersinterface, zie "Lokale instellingen" op pagina 18)
T
Buitentemperatuur
A
P
Verwarmingscapaciteit
H
Tank voor warm water voor huishoudelijk gebruik (optie)
Een optionele RKHW*-tank voor warm water voor huishoudelijk
gebruik met ingebouwde elektrische boosterverwarming van 3 kW
kan worden aangesloten op de binnenunit. De tank voor warm water
voor huishoudelijk gebruik is beschikbaar in één capaciteit: 300 liter.
Zie de montagehandleiding van de tank voor warm water voor
huishoudelijk gebruik voor meer informatie.
Lekbakkit (optie)
Voor versies voor verwarmen/koelen (RKHBX) moet de lekbakkit
EKHBDP worden geïnstalleerd.
Voor meer informatie over de lekbakkit, zie "Installatie van de
lekbakkit EKHBDP (alleen voor RKHBX-modellen)" op pagina 9.
Kit remote alarm (optie)
Raadpleeg de montagehandleiding van het remote alarm EKRP1HB
voor informatie over deze kit.
Aansluiting op een voeding met kWh-voordeeltarief
Deze apparatuur kan worden aangesloten op een systeem met een
voeding met kWh-voordeeltarief. Volledige besturing van de unit blijft
alleen maar mogelijk als de voeding met kWh-voordeeltarief van het
type is waarbij de voeding niet wordt onderbroken. Zie "Aansluiting
op een voeding met kWh-voordeeltarief" op pagina 14 voor meer
informatie.

Bestek van deze handleiding

Deze montagehandleiding beschrijft de procedures voor het
uitpakken, installeren en aansluiten van alle RKHBH/X-binnenunit-
modellen.
De installatie van de RRHQ-warmtepomp buitenshuis
LET OP
wordt beschreven in de montagehandleiding van de
buitenunit.
Het gebruik van de binnenunit wordt beschreven in de
gebruiksaanwijzing van de binnenunit.
Montagehandleiding
2
1
2
T
4
A
Modelidentificatie
Binnenunit
RK HB X 008 AA
Aanduiding van koel-/verwarmingscapaciteit
(a)
(kW)
X = verwarmen en koelen,
H = alleen verwarmen
Hydro Box
Rotex-kit
(a) Zie voor de exacte waarden "Technische specificaties" op pagina 29.
Lekbakkit (optie)
EK HB DP 150
Lekbak
Hydro Box
Europese Kit
A
CCESSOIRES

Accessoires geleverd bij de binnenunit

Raadpleeg afbeelding 1
1 Montagehandleiding
2 Gebruiksaanwijzing
3 Instructieblad uitpakken
4 Afsluiter
5 Muurmontagebeugel
6 Zelfklever bedradingsschema (binnenkant deksel binnenunit)
7 Bevestigingsschroef deksel binnenunit
8 Plastic ring
Binnenunit voor lucht-water-warmtepompsysteem
3 V3
Nominale spanning
backupverwarming:
V3 = 1P, 230 V
WN = 3P, 400 V
Capaciteit backupverwarming
(kW)
Reeks
RKHBH/X008AA
4PW50203-1A
