Asegúrese de fijar la tapa mediante los tornillos y
arandelas de nailon cuando instale la tapa (tornillos y
arandelas de nailon
accesorios).
Los componentes del interior de la unidad pueden estar
calientes.
Para acceder a los componentes de la caja de conexiones (p.ej.,
para conectar el cableado de campo) es posible retirar el panel
de servicio de la caja de conexiones. Para ello afloje los tornillos
delanteros y desenganche el panel de servicio de la caja de
conexiones.
Corte la alimentación (p.ej. la alimentación de la unidad
exterior y el calefactor auxiliar y, si procede, la alimenta-
ción del depósito de agua caliente sanitaria) antes de
extraer el panel de servicio de la caja de interruptores.
RKHBH/X008AA
Unidad interior para bomba de calor de aire-agua
4PW50203-1A
vienen suministrados como

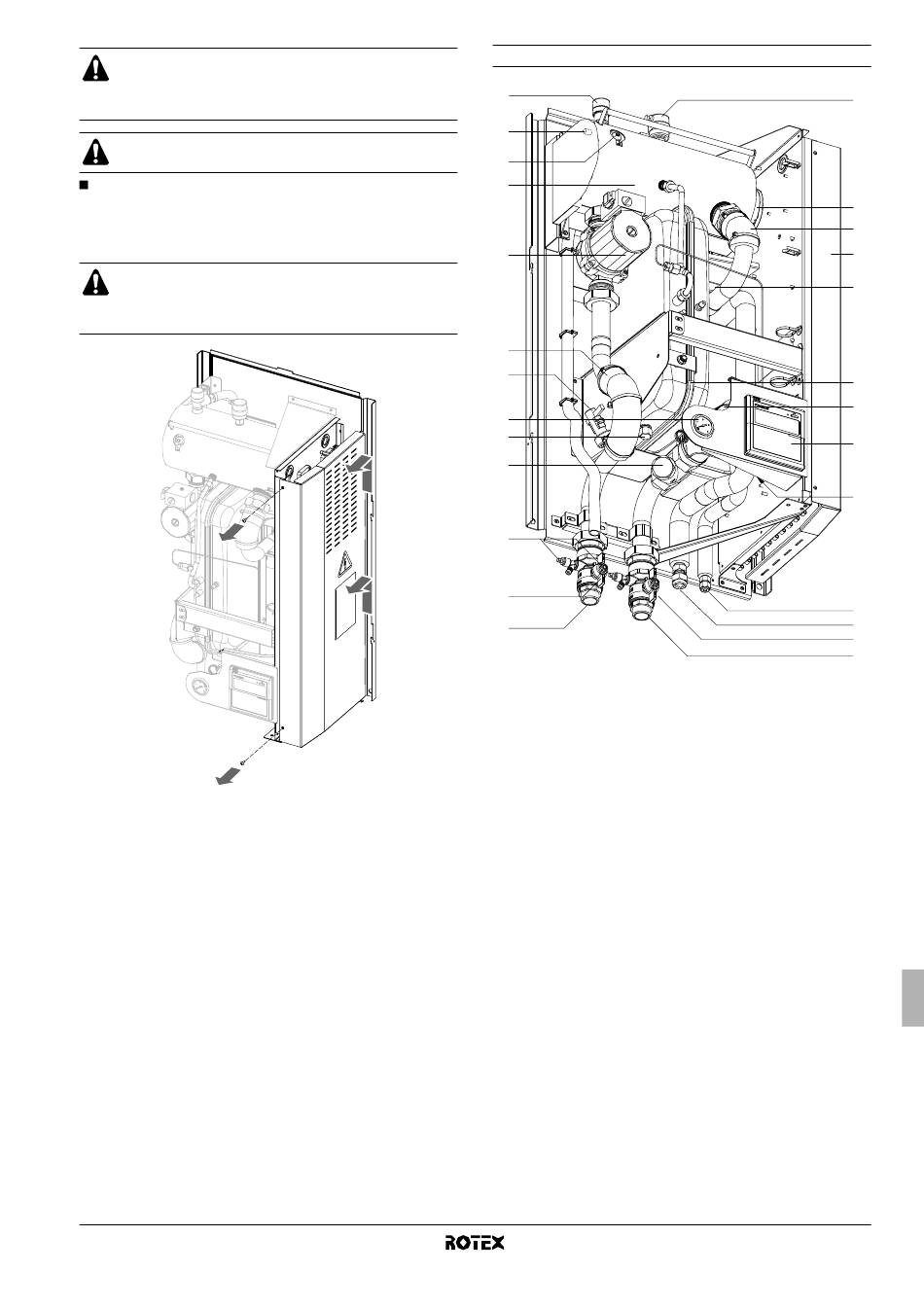

Componentes principales

22
21
20
19
18
3
17
16
15
14
13
10
12
1. Válvula de purga de aire
El aire que quede retenido en el circuito de agua se eliminará
automáticamente a través de la válvula de purga de aire.
2. Calefactor auxiliar
El calefactor auxiliar consta de un elemento calefactor eléctrico
que proporciona una capacidad de calefacción adicional al
circuito de agua si la capacidad de calefacción de la unidad
exterior es insuficiente debido a las bajas temperaturas
exteriores.
3. Sensores de temperatura
Tres sensores de temperatura determinan la temperatura del
agua en varios puntos del circuito del agua.
4. Caja de conexiones
La caja de interruptores alberga los componentes electrónicos y
eléctricos de la unidad interior.
5. Intercambiador de calor
6. Recipiente de expansión (10 l)
7. Interfaz de usuario
La interfaz de usuario permite al instalador y al usuario ajustar,
operar y realizar las tareas de mantenimiento de la unidad.
8. Conexión del líquido refrigerante
9. Conexión del gas refrigerante
10. Válvulas de cierre (accesorias)
Las válvulas de cierre de las conexiones de entrada y de salida
del agua permiten aislar el lado del circuito de agua de la unidad
interior del lado del circuito de agua residencial. Esto facilita el
drenaje y la sustitución del filtro de la unidad interior.
11. Conexión para la entrada del agua
12. Conexión para la salida del agua
13. Válvulas de drenaje y de llenado
1
2
3
4
5
6
3
7
3
8
9
10
11
