AVERTIZARE
Pentru o reţea de alimentare cu tarife diferenţiate
precum cea reprezentată mai jos ca de tip 1
Dacă reţeaua de alimentare cu tarife diferenţiate este
fără întreruperea
controlul încălzitoarelor rămâne posibil.
Pentru diferitele posibilităţi de control al încălzitoarelor
în momentele în care este activ tariful diferenţiat,
consultaţi "[D] Reţeaua de alimentare cu tarife
diferenţiate" la pagina 23.
Dacă încălzitoarele trebuie controlate în momentele
în care reţeaua de alimentare cu tarife diferenţiate
este oprită, atunci aceste încălzitoare vor fi conectate
la o reţea separată.
În perioada în care tariful diferenţiat este activ şi
alimentarea cu curent este continuă, este posibil
consumul de curent în starea de aşteptare (placa cu
circuite imprimate, controlerul, pompa,...).
Pentru o reţea de alimentare cu tarife diferenţiate
precum cele reprezentate mai jos ca de tipurile 2 sau 3
Dacă în timpul perioadei de tarifare diferenţiată reţeaua de
alimentare este oprită, atunci încălzitoarele nu pot fi
controlate.
Această întrerupere a alimentării cu curent nu trebuie
să dureze mai mult de 2 ore, în caz contrar ceasul de
timp real al controlerului va fi resetat.
În timpul întreruperii alimentării cu curent, ecranul
controlerului va fi stins.
Manual de instalare
15
alimentării cu curent, atunci

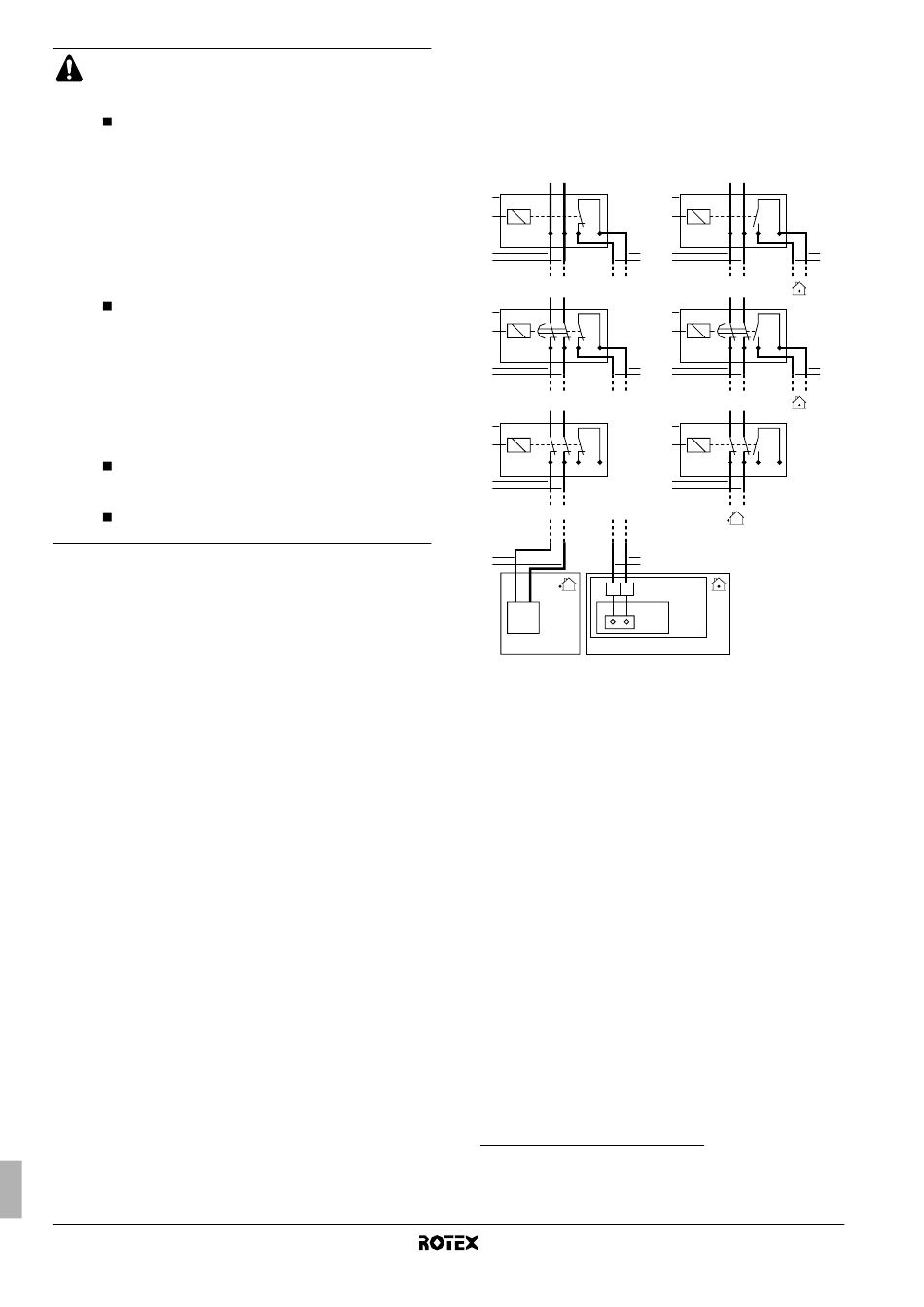

Tipuri posibile de reţele de alimentare cu tarife diferenţiate
Conexiunile şi cerinţele posibile pentru conectarea echipamentului la
astfel de surse de alimentare cu curent sunt prezentate în figura de
mai jos:
[D-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
X40A
RHQ KHBH/X
* *
1 Doza reţelei de alimentare cu tarife diferenţiate
2 Receptor de control al semnalului companiei furnizoare de
electricitate
3 Alimentarea unităţii exterioare
(consultaţi manualul de instalare livrat cu unitatea exterioară)
4 Contact fără tensiune spre unitatea interioară
Când unitatea exterioară este conectată la o reţea cu tarife
diferenţiate, contactul fără tensiune al receptorului care controlează
semnalul pentru tarife diferenţiate al companiei furnizoare de
electricitate trebuie conectat la clemele 17 şi 18 ale X2M (aşa cum
este prezentat în figura de mai sus).
Când parametrul [D-01]=1 la momentul în care semnalul pentru tarife
diferenţiate este emis de compania furnizoare de electricitate, acel
contact se va deschide iar unitatea va trece în modul de oprire
(1)
forţată .
Când parametrul [D-01]=2 la momentul în care semnalul pentru tarife
diferenţiate este emis de compania furnizoare de electricitate, acel
contact se va închide iar unitatea va trece în modul de oprire
(2)
forţată .
Tip 1
Reţeaua de alimentare cu tarife diferenţiate este fără întreruperea
alimentării cu curent.
Tip 2
Reţeaua de alimentare cu tarife diferenţiate este cu întreruperea
alimentării cu curent după o perioadă de timp.
(1) Când semnalul este emis din nou, contactul fără tensiune se închide iar unitatea
va reporni. Este prin urmare important să lăsaţi activată funcţia de repornire
automată. Consultaţi "[3] Repornirea automată" la pagina 19.
(2) Când semnalul este emis din nou, contactul fără tensiune se deschide iar
unitatea va reporni. Este prin urmare important să lăsaţi activată funcţia de
repornire automată. Consultaţi "[3] Repornirea automată" la pagina 19.
Unitate interioară pentru sistem de pompă termică aer la apă
[D-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
2 S2S
3
4
X2M
A1P
RKHBH/X008AA
4PW50203-1A
