NOTA Ao usar uma válvula de 3 vias no circuito de
água:
De preferência, escolha uma válvula de esfera de
3 vias, para assegurar uma separação plena
entre o tanque de águas quentes domésticas e o
circuito de água para aquecimento do piso.
Ao usar uma válvula de 3 ou 2 vias no circuito de
água:
O tempo máximo recomendado para a comuta-
ção da válvula deve ser inferior a 60 segundos.
Abastecimento de água
1 Ligue o abastecimento de água a uma válvula de enchimento e
drenagem (consulte "Componentes principais" na página 6).
2 Certifique-se de que a válvula de purga automática de ar está
aberta (dê-lhe pelo menos 2 voltas).
3 Abasteça com água até que o manómetro indique uma pressão
aproximada de 2,0 bar. Retire do circuito todo o ar que seja
possível, utilizando as válvulas de purga de ar. O ar presente no
circuito da água pode provocar avarias no aquecedor de
reserva.
4 Verifique se o reservatório do aquecedor de reserva está cheio
de água, abrindo a válvula de segurança. A água tem de
escorrer para fora da válvula.
NOTA Durante o abastecimento, pode não ser possível
retirar todo o ar do sistema. O ar restante será
retirado através das válvulas automáticas de
purga de ar, durante as primeiras horas de
funcionamento do sistema. Pode posteriormente
ser necessário
adicional de água.
A pressão de água indicada no manómetro varia,
pois depende da temperatura da água (a pressão
é maior para temperaturas mais elevadas).
Contudo, a pressão da água deve ser sempre
superior a 0,3 bar, para evitar a entrada de ar no
circuito.
A unidade pode libertar eventuais excessos de
água, através da válvula de segurança.
A qualidade da água tem de estar conforme à
directiva comunitária 98/83 EC.

Isolamento da tubagem

Todo o circuito da água, incluindo a tubagem, tem de ser isolado
para evitar a condensação durante a refrigeração e a redução da
capacidade de refrigeração e/ou aquecimento.
Se a temperatura for superior a 30°C e a humidade relativa for
superior a 80%, então a espessura dos materiais vedantes deve ser
de pelo menos 20 mm, para evitar a condensação na superfície do
vedante.
RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
efectuar um abastecimento
Ligações eléctricas locais
ATENÇÃO
É essencial incluir nas ligações eléctricas fixas um
interruptor geral (ou outra forma de interrupção do
circuito), com quebra de contacto em todos os pólos,
em conformidade com os regulamentos locais e
legislação nacional aplicável.
Desligue a fonte de alimentação antes de efectuar
quaisquer ligações.
Toda a cablagem de ligação à rede e respectivos
componentes devem
electricista qualificado e satisfazer os regulamentos
europeus e nacionais relevantes.
A cablagem de ligação à rede deve ser instalada de
acordo com o esquema eléctrico fornecido com a
unidade e as instruções fornecidas de seguida.
Certifique-se de que utiliza uma fonte de alimentação
dedicada. Nunca utilize uma fonte de alimentação
partilhada por outro aparelho eléctrico.
Certifique-se de que foi efectuada uma ligação à
terra. Não efectue ligações à terra através de
canalizações, acumuladores de sobretensão, ou fios
de terra da rede telefónica. Uma ligação à terra
incompleta pode originar choques eléctricos.
Certifique-se da instalação de um disjuntor de
protecção contra fugas para a terra (30 mA). Caso
contrário, podem verificar-se choques eléctricos.

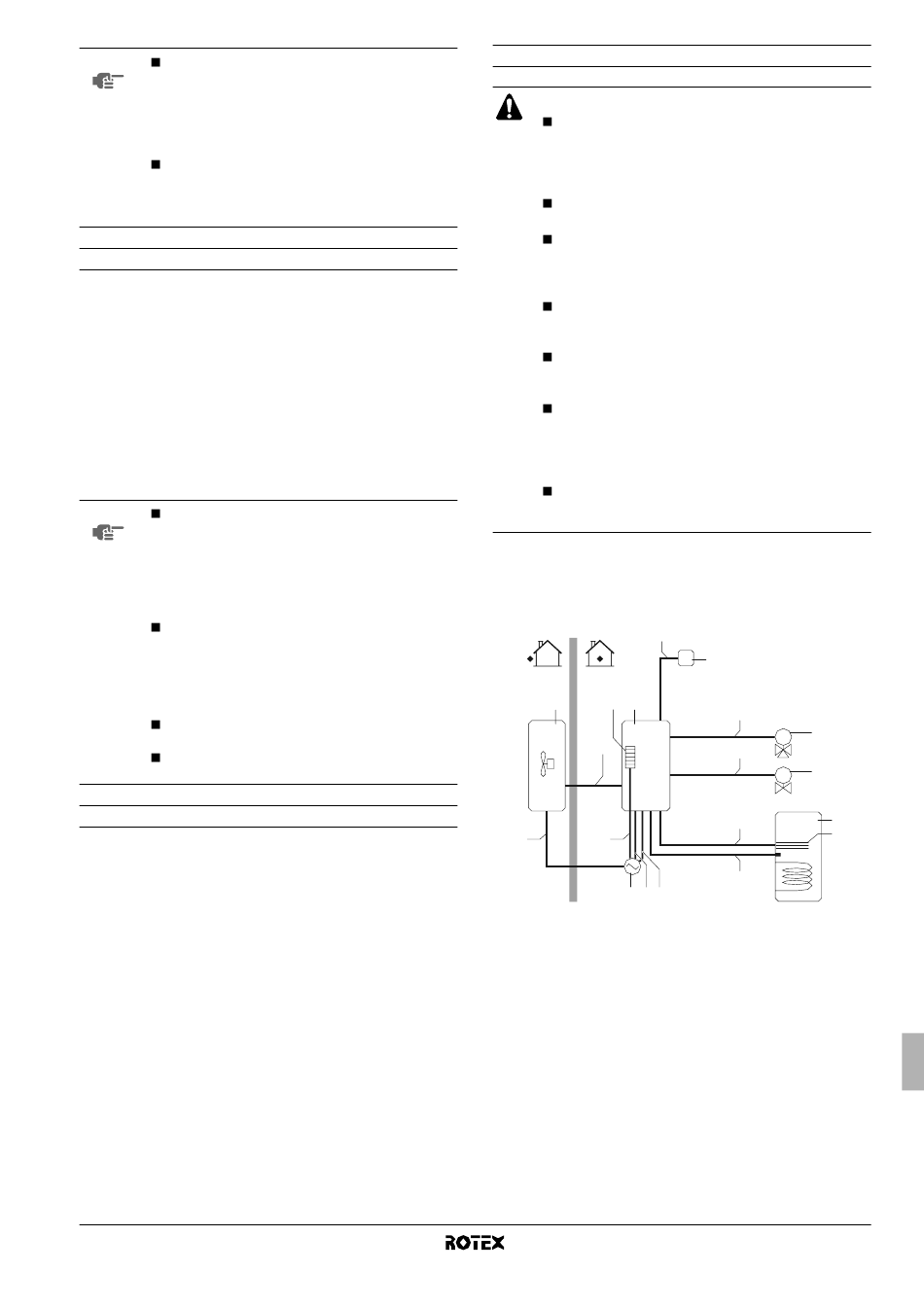

Visão geral
A figura que se segue dá uma visão geral das ligações eléctricas
locais necessárias entre os vários componentes da instalação.
Consulte também "Exemplos de aplicações habituais" na página 3.
4
B C D
2
1 3
A 10 9
A Fonte de alimentação
única para a unidade de
exterior, aquecedor de
reserva e aquecedor de
apoio
B Unidade de exterior
C Aquecedor de reserva
D Unidade interior
E Termóstato da divisão
(fornecimento local,
opcional)
ser instalados por um
T
E
5
F
M
6
G
M
H
7
I
8
F Válvula de 3 vias para
o tanque de água
quente doméstica
(fornecimento local,
opcional)
G Válvula de 2 vias para
o modo de refrigeração
(fornecimento local,
opcional)
H Tanque de água quente
doméstica (opcional)
I Aquecedor de apoio
(opcional)
