Verwarmen van water voor huishoudelijk gebruik
Wanneer verwarmen van water voor huishoudelijk gebruik is
ingeschakeld (handbediend door de gebruiker of automatisch door
een weektimer), wordt de doeltemperatuur van het warm water voor
huishoudelijk gebruik bereikt door een combinatie van de
warmtewisselaarspiraal en de elektrische boosterverwarming.
Wanneer de temperatuur van het warm water voor huishoudelijk
gebruik onder het door de gebruiker ingestelde instelpunt ligt, wordt de
3-wegsklep geactiveerd om het water voor huishoudelijk gebruik met
de warmtepomp te verwarmen. Bij een grote vraag naar warm water
voor huishoudelijk gebruik of een wanneer de temperatuur voor het
warm water voor huishoudelijk gebruik op een hoge waarde is
ingesteld, kan de boosterverwarming (10) bijkomend verwarmen.
Een 3-wegsklep (8) met 2 draden of 3 draden kan worden
aangesloten. Monteer de 3-wegsklep op de juiste manier:
Voor meer details, zie "Bedrading van de 3-wegsklep" op
pagina 14.
De binnenunit kan zo worden geconfigureerd dat het
LET OP
water voor huishoudelijk
buitentemperaturen
boosterverwarming wordt verwarmd. De volledige
capaciteit van de warmtepomp is dan beschikbaar
voor de ruimteverwarming.
Meer informatie over de configuratie van de tank voor
warm water voor huishoudelijk gebruik bij lage
buitentemperaturen vindt u in "Lokale instellingen" op
pagina 18, lokale instellingen [5-02] tot [5-04].

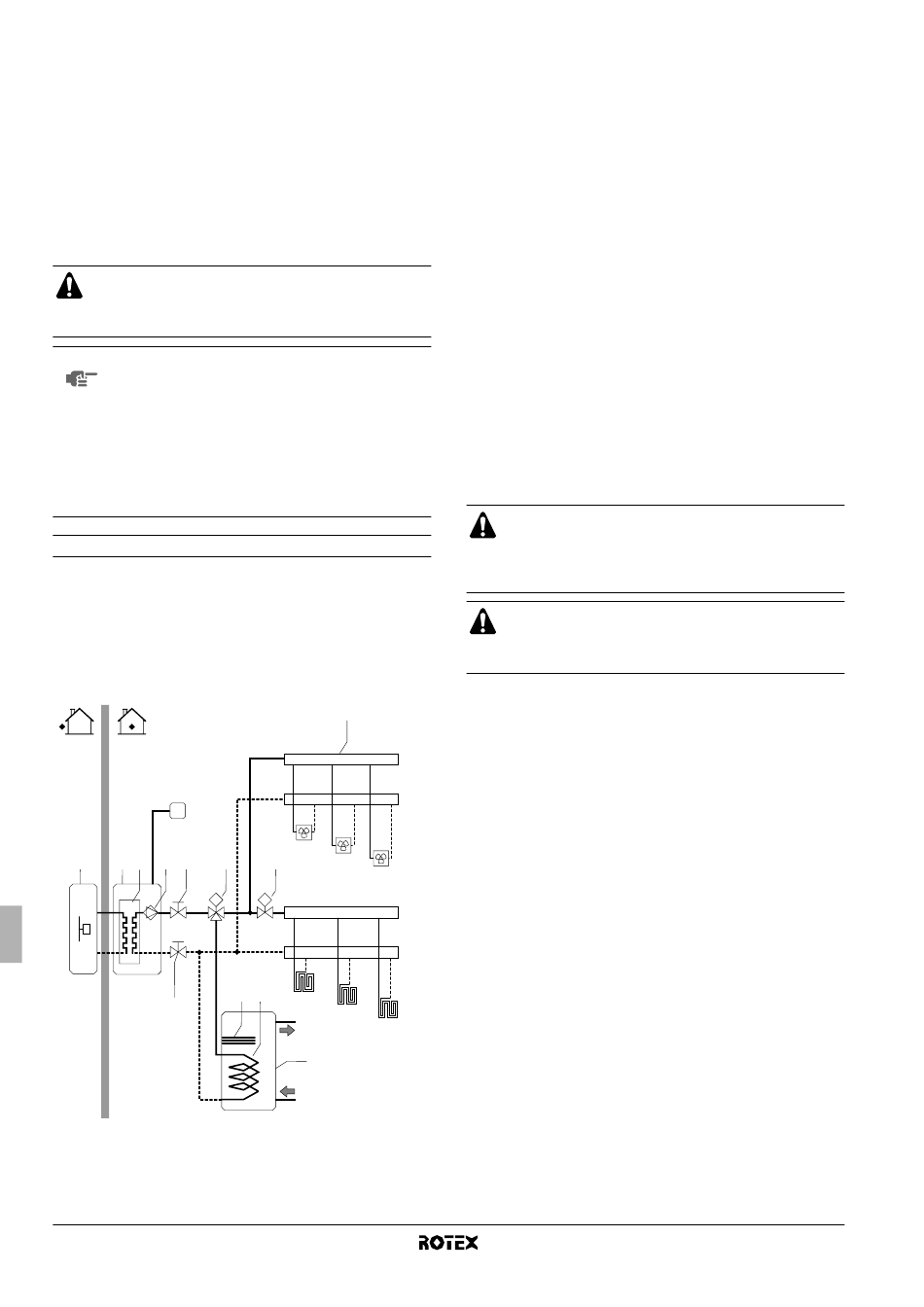

Toepassing 3

Toepassing voor koelen en verwarmen van ruimten met een op de
binnenunit aangesloten kamerthermostaat
omschakelen koelen/verwarmen. Verwarmen door middel van
vloerverwarmingslussen en ventilatorconvectoren. Koelen alleen
door middel van de ventilatorconvectoren.
Warm water voor huishoudelijk gebruik wordt geleverd door de op de
binnenunit aangesloten tank voor warm water voor huishoudelijk
gebruik.
T
1 2 3 4 5 8
M
7
Montagehandleiding
4
gebruik bij lage
uitsluitend door
geschikt voor
6
FCU1
13
FCU2
FCU3
M
10 11
FHL1
FHL2
FHL3
12 12
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Pomp
5 Afsluiter
6 Verdeelstuk
(lokale levering)
7 Afsluiter
8 Gemotoriseerde
3-wegsklep
(lokale levering)
10 Boosterverwarming
Pompwerking en verwarmen en koelen van ruimten
Afhankelijk van het seizoen kiest de klant op de kamerthermostaat
(T) koelen of verwarmen. Deze keuze is niet mogelijk via de
gebruikersinterface.
Wanneer de kamerthermostaat (T) koelen/verwarmen vraagt, begint
de
de pomp te werken en wordt de binnenunit (2) in de
"koelstand"/"verwarmingsstand" geschakeld. De buitenunit (1) begint
te werken om de doeltemperatuur van het uitgaande koude/warme
water te bereiken.
In de koelstand gaat de gemotoriseerde 2-wegsklep (13) dicht om te
voorkomen dat koud water in de vloerverwarmingslussen (FHL)
wordt gestuurd.
Sluit de thermostaatdraden aan op de juiste aansluit-
klemmen (zie "Aansluiting van de thermostaatkabel" op
pagina 13) en configureer de DIP-schakelaars juist (zie
"Configuratie van de installatie van de kamerthermostaat"
op pagina 16).
De bedrading van de 2-wegsklep (13) verschilt voor een
NC-klep (normaal gesloten) en een NO-klep (normaal
open)! Sluit
aangegeven in het bedradingsschema.
De kamerthermostaat
verwarmen/koelen; dit is niet mogelijk met de gebruikersinterface op
de binnenunit.
Verwarming van water voor huishoudelijk gebruik
Verwarming van water voor huishoudelijk gebruik gebeurt zoals
beschreven in "Toepassing 2" op pagina 3.
11 Warmtewisselaarspiraal
12 Tank voor warm water
voor huishoudelijk
gebruik
13 Gemotoriseerde
2-wegsklep
(lokale levering)
FCU1..3 Ventilatorconvector
(lokale levering)
FHL1..3 Vloerverwarmingslus
(lokale levering)
T Kamerthermostaat met
schakelaar
koelen/verwarmen
(lokale levering)
de juiste aansluitpunten aan
bepaalt de AAN/UIT-instelling
RKHBH/X008AA
Binnenunit voor lucht-water-warmtepompsysteem
zoals
van
4PW50203-1A
