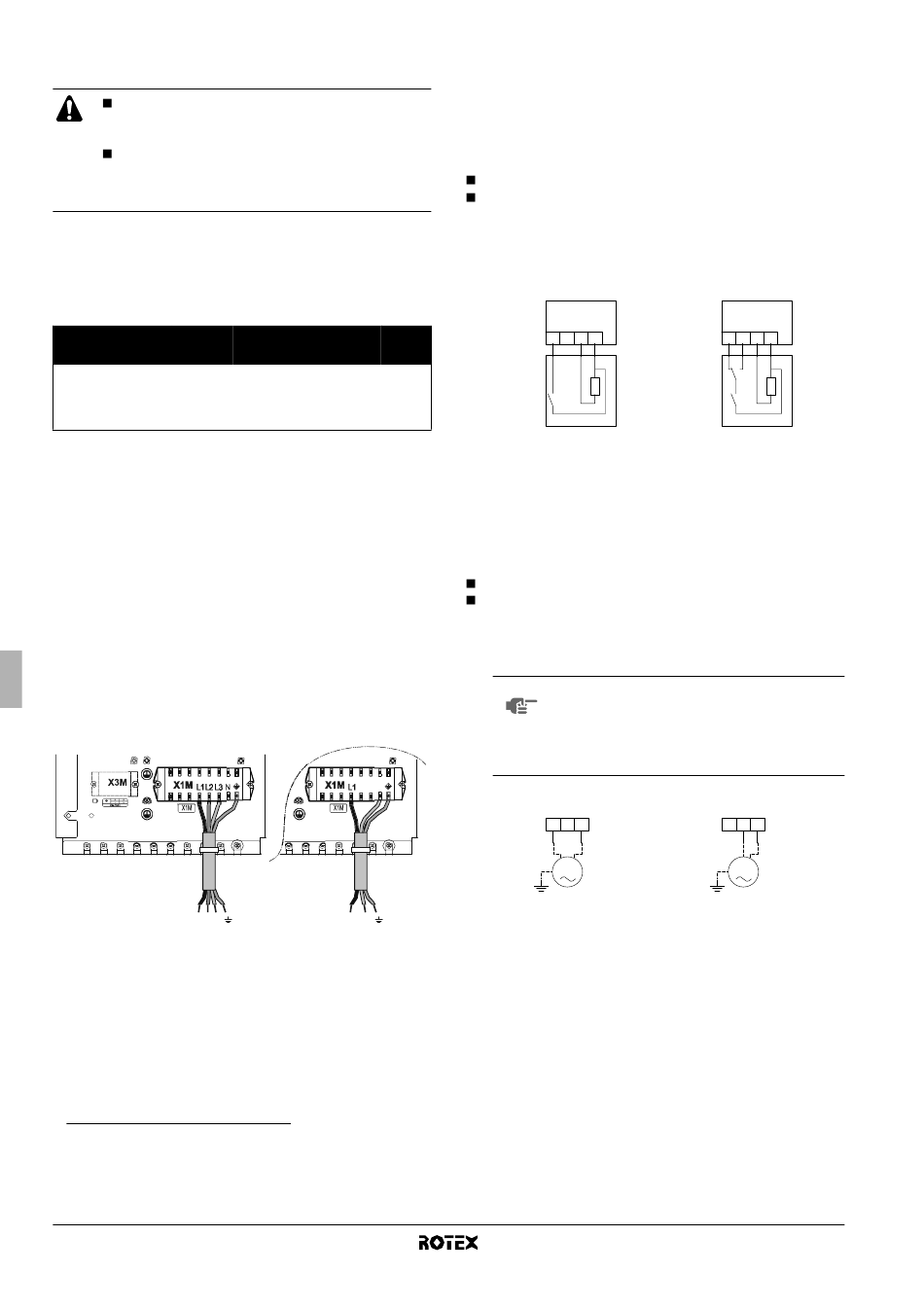

Anschließen der Stromversorgung der Reserveheizung
Anforderungen an Stromkreis und Stromkabel
Es muss eine eigene Netzleitung für die Reserve-
heizung vorhanden sein. Schließen Sie auf keinen
Fall andere Geräte an diese Starkstromleitung an.
Verwenden Sie ein und dieselbe eigene Strom-
versorgung für die Außeneinheit, die Inneneinheit, die
Reserveheizung
(Brauchwassertank).
Dieser Stromkreislauf muss mit den erforderlichen Sicherheits-
vorrichtungen gemäß den örtlichen und nationalen Vorschriften
geschützt werden.
Wählen Sie das Netzkabel gemäß den jeweiligen örtlichen und staat-
lichen Vorschriften aus. Beziehen Sie sich auf nachstehende Tabelle
hinsichtlich des maximalen Betriebsstroms der Reserveheizung.
(1) (2)
Leistung der
Reserve-
Modell Inneneinheit heizung
RKHB*008AA3V3 3 kW
(a) (b)
RKHB*008AA6V3 6 kW
RKHB*008AA6WN 6 kW
RKHB*008AA9WN 9 kW
(a) Anlage gemäß EN/IEC 61000-3-12
(b) Diese Anlage entspricht der Norm EN/IEC 61000-3-11
Schnittstelle von Benutzer-Anschluss und dem öffentlichen System ist die
System-Impedanz Z kleiner oder gleich Z
sys
des Installateurs oder des Anlagen-Benutzers - gegebenenfalls nach
Konsultation des Netzbetreibers - Folgendes sicherzustellen: Die Anlage wird nur
angeschlossen an ein Einspeisungssystem mit einer System-Impedanz Z
kleiner oder gleich Z .
max
Vorgehensweise
1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an den Hauptschutzschalter an, wie im Elektroschaltplan
und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube des X1M-Anschlusses an.
3 Befestigen Sie das Kabel mit Kabelbinder an den Kabelbinder-
halterungen, um Zugentlastung sicher zu stellen.
Hinweis: nur die entsprechende bauseitige Verkabelung wird
angezeigt.
3x 400 V
L1 L2 L3
(1) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Stromoberschwingungen erzeugt von an öffentlichen Nieder-
spannungssystemen angeschlossenen Anlagen mit Eingangsströmen von >16 A
und ≤75 A pro Phase.
(2) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Spannungsänderungen, Spannungsschwankungen und
flickerverursachenden Schwankungen durch Anlagen mit ≤75 A Nennstrom
angeschlossen an öffentliche Niederspannungssysteme.
Installationsanleitung
14
und die Zusatzheizung
Nennspannung
der Reserve- Maximaler
Z (Ω)
heizung Betriebsstrom
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
, vorausgesetzt, bei der
. Es liegt in der Verantwortung
max
sys
1x 230 V
N
L1 N

Anschluss des Thermostatkabels

Der Anschluss des Thermostatkabels ist abhängig von der Anwendung.
Siehe ebenso "Typische Inbetriebnahmebeispiele" auf Seite 3 und
"Konfiguration der Raumthermostatinstallation"
bezüglich weiterer Informationen und Konfigurationsoptionen beim
Betrieb der Pumpe in Kombination mit einem Raumthermostat.
Thermostatanforderungen
Netzanschluss: 230 V Wechselstrom oder Batteriebetrieb
Kontaktspannung: 230 V.
Vorgehensweise
1 Schließen Sie das Thermostatkabel an die dazugehörigen
Klemmen, wie im Elektroschaltplan dargestellt.
Thermostat reines Heizen
X2M
H C L N
1 2 3 4
th
2 Befestigen Sie das Kabel mit Kabelbinder an den Kabelbinder-
halterungen, um Zugentlastung sicher zu stellen.
3 Stellen Sie den DIP-Schalter SS2-3 an der Leiterplatte auf ON.
Weitere Einzelheiten siehe "Konfiguration der Raumthermostat-
installation" auf Seite 17.
Anschluss der Ventil-Steuerungskabel
Ventilanforderungen
Netzanschluss: 230 V Wechselstrom
Maximaler Betriebsstrom: 100 mA
Verkabelung des 2-Wege-Ventils
1 Mit dem entsprechenden Kabel das Ventilsteuerkabel am X2M-
Anschluss anschließen. Siehe dazu den Schaltplan.
HINWEIS Die Verkabelung ist bei einem NC-Ventil (normal
geschlossen) Ventil und einem NO-Ventil (normal
geöffnet) unterschiedlich. Achten Sie darauf an
die korrekten Klemmennummern anzuschließen,
wie es im Elektroschaltplan und den nach-
folgenden Abbildungen ausführlich dargestellt ist.
Normal geschlossenes
2-Wege-Ventil (NC)
X2M 5 6 7
M
NC
2 Befestigen Sie das/die Kabel mit Kabelbinder an den
Kabelbinderhalterungen, um Zugentlastung sicher zu stellen.
auf Seite 17
Thermostat Heizen/Kühlen
X2M
H C L N
1 2 3 4
H C
th
Normal geöffnetes
2-Wege-Ventil (NO)
X2M 5 6 7
M
NO
RKHBH/X008AA
Innengerät für Luft-Wasser-Wärmepumpe
4PW50203-1A
