Inspección, manipulación y desembalaje de la unidad
La unidad interior está embalada en una caja de cartón fijada
mediante flejes a un palet de madera.
Se debe comprobar la unidad en el momento de su entrega e
informar inmediatamente sobre cualquier daño al agente de
reclamaciones y al transportista.
Compruebe si todos los accesorios se adjuntan con la unidad
interior (consulte "Accesorios" en la página 2).
Para evitar daños durante el transporte, traslade la unidad lo
más cerca posible de su lugar de instalación en el embalaje
original.

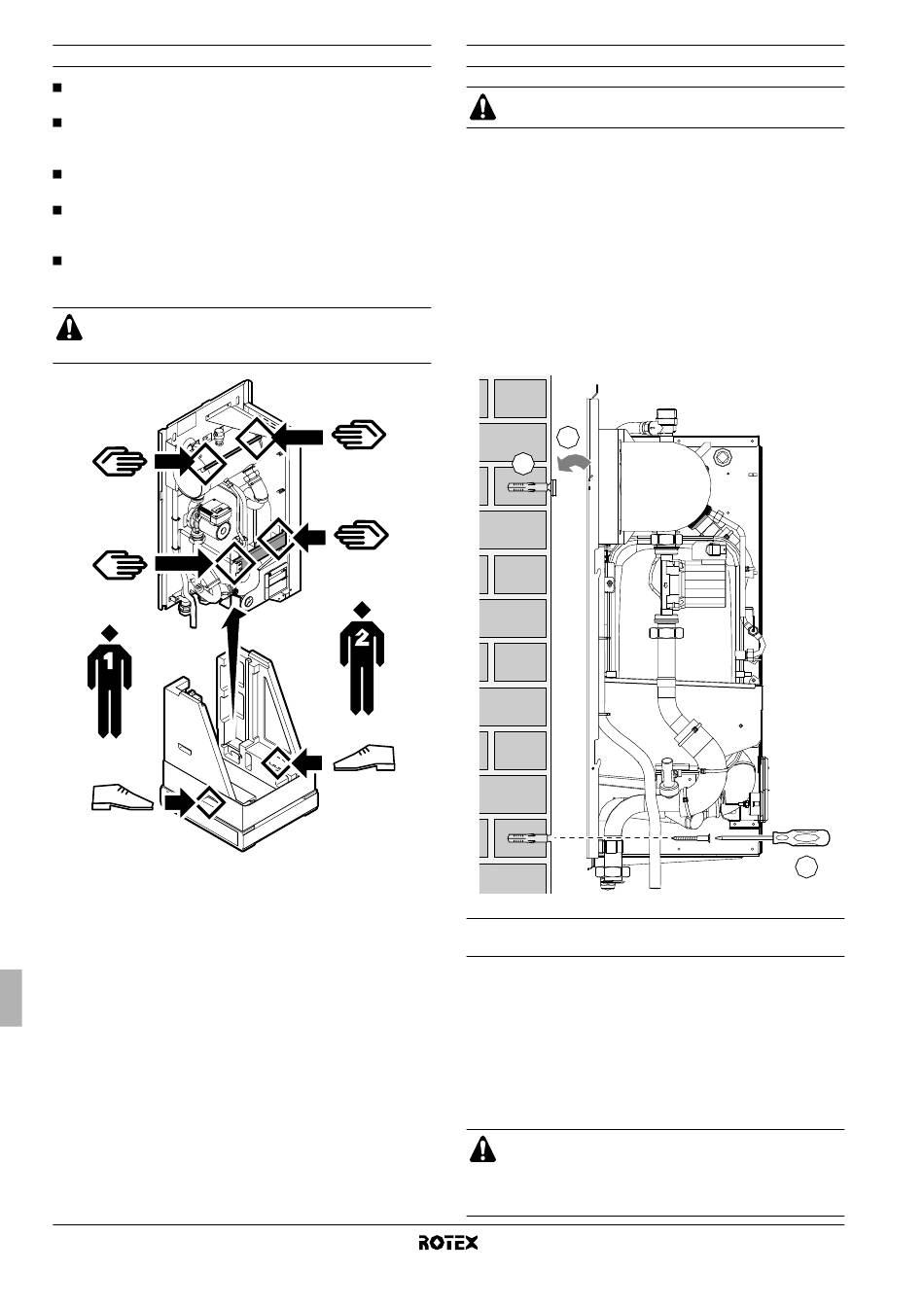

La unidad interior pesa aprox. 50 kg y deberá ser levantada
entre dos personas utilizando las dos barras de levantamiento
acopladas a la unidad.
No agarre la caja de interruptores ni la tubería para
levantar la unidad La unidad está equipada con dos barras
de elevación para levantarla.
Manual de instalación
9

Montaje de la unidad interior

La unidad interior pesa aprox. de 50 kg. Es necesario
montar la unidad entre dos personas.
1 Fije el soporte de montaje sobre pared a la pared mediante los
conectores y tornillos adecuados.
Asegúrese de que el soporte de montaje de pared está
completamente nivelado. Si la unidad no está instalada
correctamente nivelada, puede quedar aire atrapado en el
circuito de agua y ello puede tener como consecuencia fallos en
el funcionamiento de la unidad.
Preste especial atención a esto cuando instale un modelo
RKHBX para evitar el rebose de la bandeja de drenaje.
2 Cuelgue la unidad interior al soporte de montaje de pared.
3 Fije la unidad interior al lado inferior mediante los conectores y
tornillos adecuados. Para ello, la unidad está equipada con
2 orificios en los bordes inferiores exteriores del bastidor.
2
1
Instalación de la bandeja de drenaje EKHBDP
(sólo para modelos RKHBX)
En los modelos de calefacción/refrigeración es necesario instalar la
bandeja de drenaje (consulte el apartado "Accesorios" en la
página 2).
Durante el funcionamiento de la unidad en modo refrigeración el
vapor de agua (humedad) en el agua podría convertirse en líquido y
acumularse en las tuberías de refrigerante y agua fríos. Este agua se
recoge en la bandeja de drenaje, la cual debe estar conectada al
drenaje.
Para la instalación del kit consulte el manual de instalación adjunto.
Coloque el extremo de la manguera de la válvula de alivio
de presión en la bandeja de drenaje. Si no lo hace así, el
agua podría entrar en contacto con partes eléctricas y
producir descargas eléctricas o cortocircuito de la
instalación eléctrica.
Unidad interior para bomba de calor de aire-agua
3
RKHBH/X008AA
4PW50203-1A
