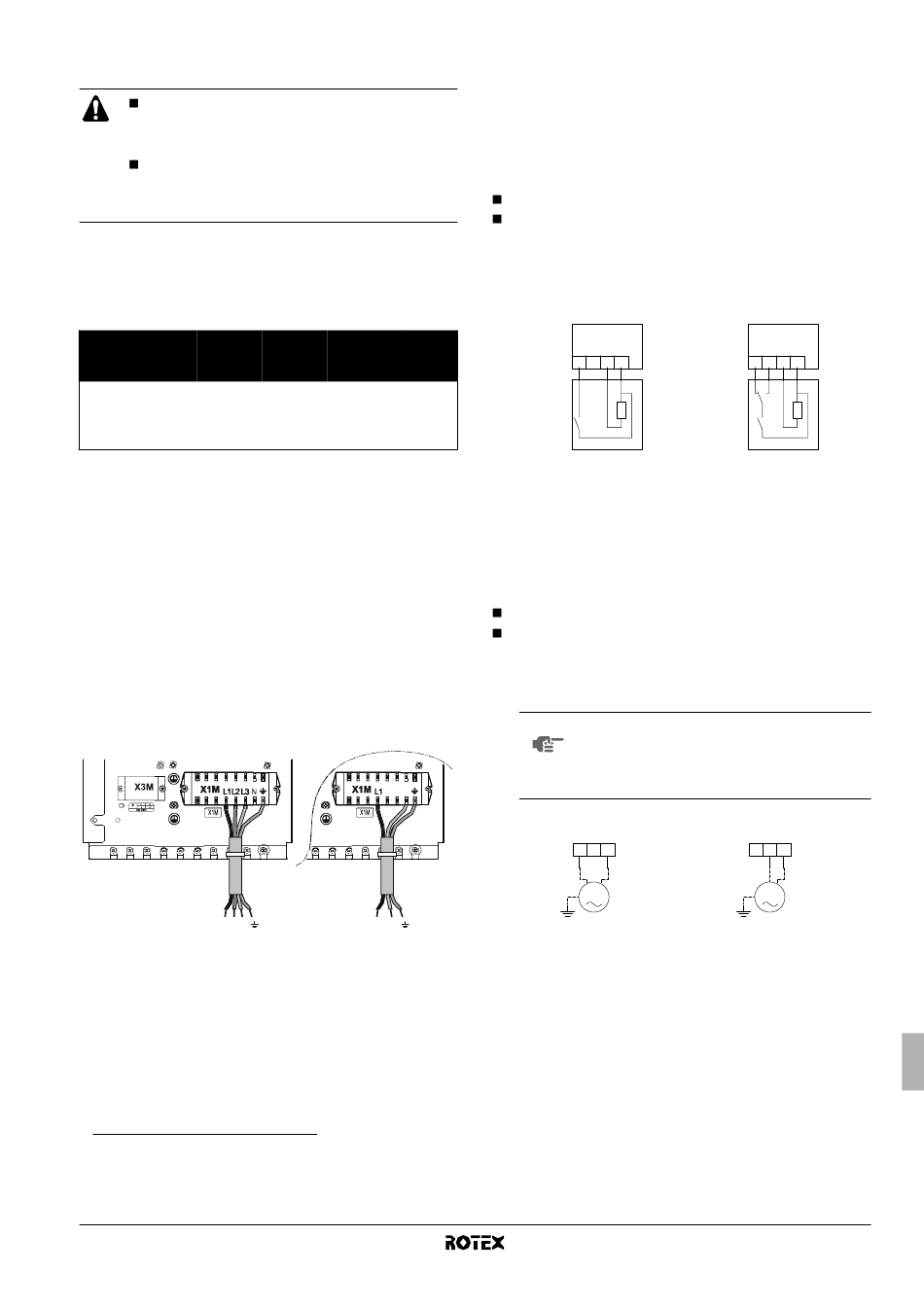

Ligação da fonte de alimentação do aquecedor de reserva
Requisitos para os cabos e circuitos de alimentação
Certifique-se de que utiliza um circuito de alimenta-
ção dedicado para o aquecedor de reserva. Nunca
utilize um circuito de alimentação partilhado com
outro aparelho eléctrico.
Utilize apenas uma e a mesma fonte de alimentação
dedicada para a unidade de exterior, a unidade
interior, o aquecedor de reserva e o aquecedor de
apoio (tanque de água quente doméstica).
Este circuito de alimentação tem de estar protegido pelos
dispositivos de segurança exigidos pelos regulamentos locais e pela
legislação nacional.
Seleccione os cabos de alimentação em conformidade com os
regulamentos locais e a legislação nacional. A tabela que se segue
indica a corrente máxima no circuito do aquecedor de reserva.
(1) (2)
Capacidade
do
Modelos de unidades aquecedor
interiores de reserva
RKHB*008AA3V3 3 kW
(a) (b)
RKHB*008AA6V3 6 kW
RKHB*008AA6WN 6 kW
RKHB*008AA9WN 9 kW
(a) Equipamento conforme à norma EN/IEC 61000-3-12
(b) Este equipamento está conforme à norma EN/IEC 61000-3-11
impedância do circuito Z seja igual ou inferior a Z
sys
entre a fonte de alimentação do utilizador e o sistema público. É
responsabilidade do instalador (ou do utilizador do equipamento) certificar-se,
contactando se necessário o operador da rede de distribuição, que o
equipamento só é ligado a uma fonte de energia com impedânci do circuito Z
igual ou inferior ao valor Z .
max
Procedimento
1 Utilizando o cabo adequado, ligue o circuito de alimentação ao
disjuntor principal, conforme se indica no esquema eléctrico e
na figura que se segue.
2 Ligue o condutor de terra (amarelo e verde) ao parafuso de
terra, no terminal X1M.
3 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
Nota: só são apresentadas as ligações locais relevantes.
3x 400 V
L1 L2 L3
(1) Norma técnicas europeia/internacional que regula limites para as correntes
harmónicas produzidas por equipamento ligado aos sistemas públicos de
distribuição a baixa tensão, com corrente de entrada de >16 A e ≤75 A por fase.
(2) Norma técnica europeia/internacional que regula os limites a alterações de
tensão, flutuações de tensão e intermitências, nos sistemas públicos de
distribuição de energia eléctrica a baixa tensão, para equipamentos com
corrente nominal ≤75 A.
RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
Tensão
nominal do Corrente
aquecedor máxima de
funcionamento Z (Ω)
de reserva
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
, desde que a
no ponto de interligação
max
1x 230 V
N
L1 N
Ligação do cabo do termóstato
A ligação do cabo do termóstato depende da aplicação concreta.
Consulte também "Exemplos de aplicações habituais" na página 3 e
"Configuração da instalação do termóstato da divisão" na página 16,
para obter mais informações e opções de configuração relativas ao
funcionamento da bomba em combinação com um termóstato de
divisão.
Requisitos do termóstato
Fonte de alimentação: 230 V CA ou por bateria
Tensão nos contactos: 230 V.
Procedimento
1 Ligue o cabo do termóstato aos terminais correctos, conforme
consta do esquema eléctrico.
Termóstato
só de aquecimento
X2M
H C L N
1 2 3 4
th
2 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
3 Ligue o interruptor de configuração SS2-3, na placa de circuito.
Para mais informações, consulte "Configuração da instalação
sys
do termóstato da divisão" na página 16.
Ligação dos cabos de controlo das válvulas
Requisitos das válvulas
Fonte de alimentação: 230 V CA
Corrente máxima de funcionamento: 100 mA
Ligação da válvula de 2 vias
1 Utilizando o cabo adequado, ligue o cabo de controlo da válvula
ao terminal X2M, como consta do esquema eléctrico.
NOTA A ligação difere entre válvulas NC (normalmente
fechada) e NO (normalmente aberta). Certifique-
se de que liga os terminais com os números
correctos, como consta do esquema eléctrico e
das figuras que se seguem.
Válvula de 2 vias normalmente
fechada (NC)
X2M 5 6 7
M
NC
2 Utilizando baraços, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
Termóstato
de aquecimento e refrigeração
X2M
H C L N
1 2 3 4
H C
th
Válvula de 2 vias normalmente
aberta (NO)
X2M 5 6 7
M
NO
