Um Zugang zu den Komponenten des Schaltkastens zu
erhalten – z.B. um die bauseitige Verkabelung anzuschließen –
kann das Bedienfeld des Schaltkastens entfernt werden. Dazu
vorne die Schrauben lösen und dann das Bedienfeld des
Schaltkastens abheben.
Schalten Sie die gesamte Stromversorgung ab — d.h. die
Stromversorgung der Außeneinheit und der Reserve-
heizung sowie des
vorhanden) — bevor
Schaltkastens entfernen.
Installationsanleitung
6
Brauchwassertanks (falls
Sie die Wartungsblende des

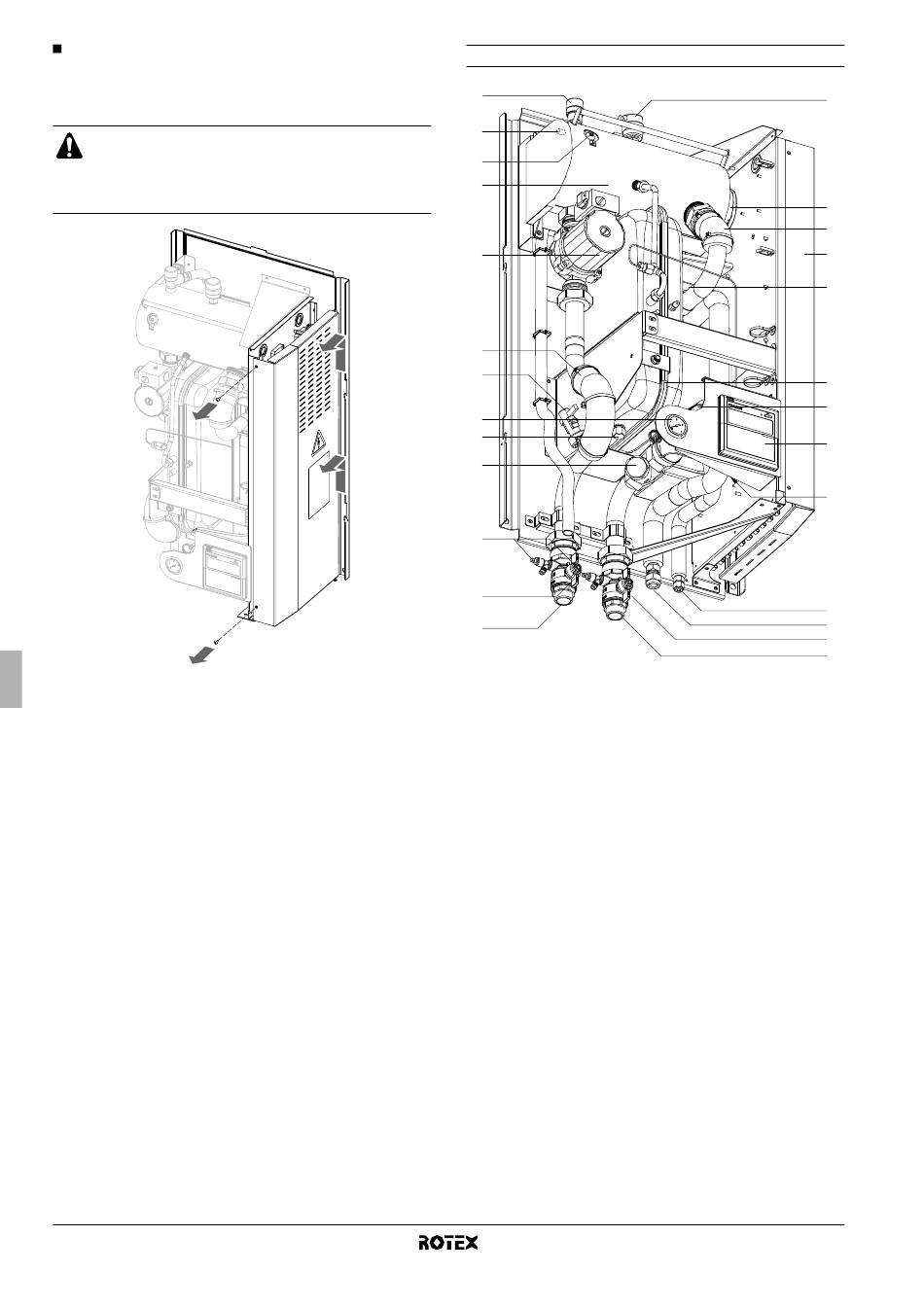

Hauptkomponenten

22
21
20
19
18
3
17
16
15
14
13
10
12
1. Entlüftungsventil
Die im Wasserkreislauf verbliebene Luft wird über das
Entlüftungsventil automatisch abgelassen.
2. Reserveheizung
Die Reserveheizung besteht aus einem elektrischen Heiz-
element, das zusätzliche Heizleistung an den Wasserkreislauf
liefert, wenn die Heizleistung des Außengerätes aufgrund
niedriger Außentemperaturen nicht ausreicht.
3. Temperatursensoren
An verschiedenen Punkten im Wasserkreislauf messen vier
Temperatursensoren die Temperatur des Wassers und des
Kältemittels.
4. Schaltkasten
Der Schaltkasten enthält die wichtigsten elektronischen und
elektrischen Teile der Innengerätes.
5. Wärmetauscher
6. Ausdehnungsgefäß (10 Liter)
7. Benutzerschnittstelle
Die Benutzerschnittstelle ermöglicht es dem Installateur und
dem Benutzer, das Gerät in Betrieb zu nehmen, es zu
verwenden und zu warten.
8. Anschluss für flüssiges Kältemittel
9. Anschluss für gasförmiges Kältemittel
10. Absperrventile (Zubehör)
Durch die Absperrventile der Wasserkreislauf-Anschlüsse ein-
gehend und ausgehend kann das Wassersystem des Innen-
gerätes vom Wasserkreislauf im Gebäude getrennt werden.
Dies erleichtert die Entleerung und den Austausch von Filtern
des Innengerätes.
11. Anschluss für Wassereinlass
12. Anschluss für Wasserauslass
RKHBH/X008AA
Innengerät für Luft-Wasser-Wärmepumpe
4PW50203-1A
1
2
3
4
5
6
3
7
3
8
9
10
11
