Diferença Volume de água
entre alturas
de instala-
(a) ≤280 l
ção
Não é necessário ajustar a
≤7 m
pré-pressão.
Acções a tomar:
• a pré-pressão tem de ser
aumentada; o cálculo é
indicado em "Cálculo da pré-
pressão do reservatório de
>7 m
expansão"
• verifique se o volume de
água é inferior ao valor
máximo permitido (consulte
o gráfico que se segue)
(a) Diferença entre alturas de instalação: diferença de alturas (m) entre o ponto mais
elevado do circuito de água e a unidade interior. Se a unidade se encontra no
ponto mais elevado da instalação, considera-se que a altura de instalação é
de 0 m.
Cálculo da pré-pressão do reservatório de expansão
A pré-pressão (Pg) a regular depende da diferença máxima entre
alturas na instalação (H), sendo calculada da seguinte forma:
Pg=(H/10+0,3) bar

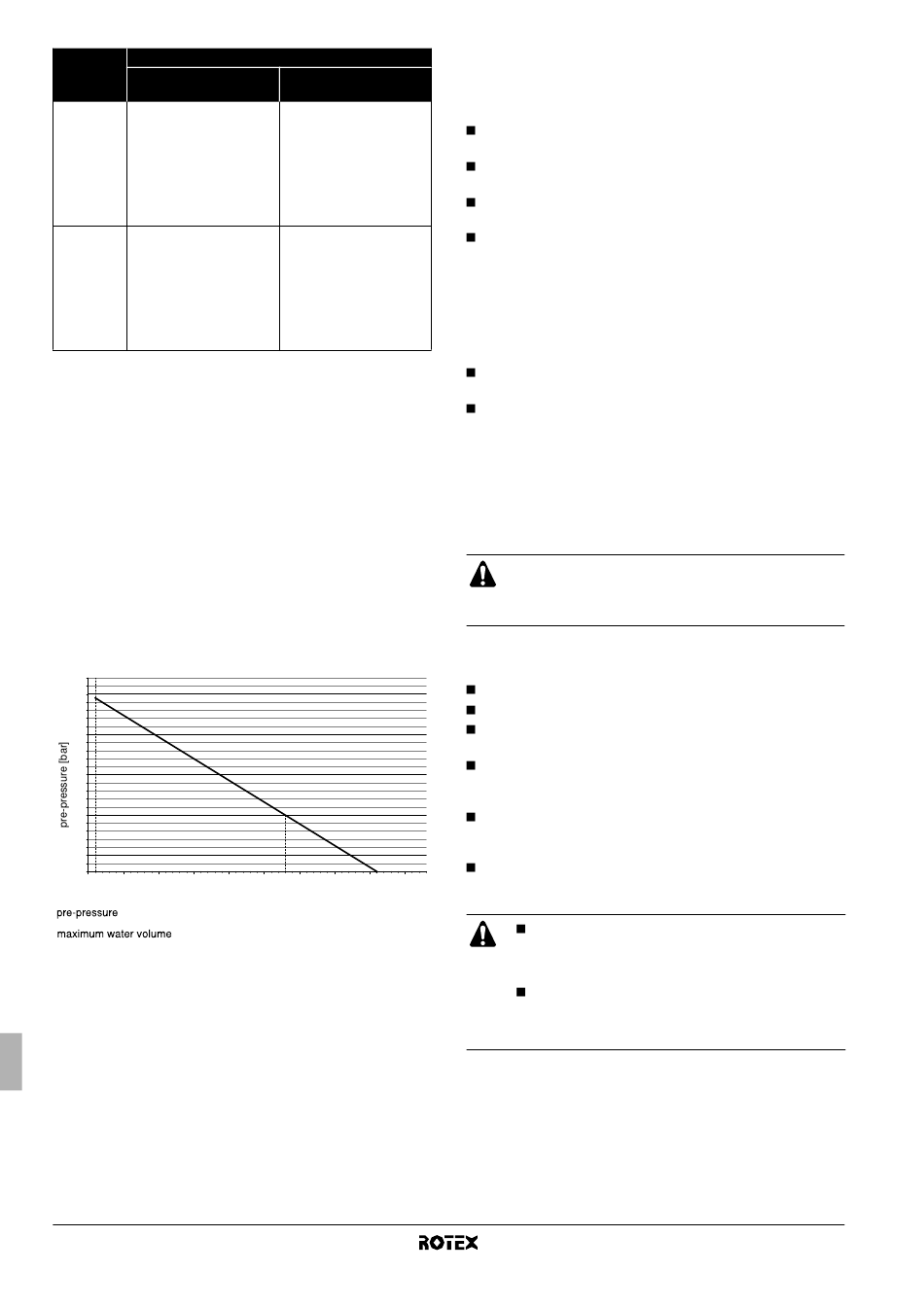

Verificação do volume máximo de água permitido
Para determinar o volume máximo de água permitido para todo o
circuito, proceda da seguinte forma:
1 Determine, face à pré-pressão calculada (Pg), o correspondente
volume máximo de água, utilizando o gráfico que se segue.
2 Certifique-se de que o volume total de água em todo o circuito é
inferior a este valor.
Se tal não se verificar, o reservatório de expansão dentro da unidade
interior é demasiado pequeno para a instalação.
2.5
2
1.5
1
0.5
0.3
0 10 50 100 150 200
maximum water volume [l]
= pré-pressão
= volume máximo de água
Exemplo 1
A unidade interior é instalada 5 m abaixo do ponto mais elevado do
circuito de água. O volume total de água no circuito é de 100 l.
Neste exemplo, não é necessário tomar qualquer acção nem
efectuar nenhum ajuste.
Manual de instalação
11
>280 l
Acções a tomar:
• a pré-pressão tem de ser
diminuída; o cálculo é
indicado em "Cálculo da pré-
pressão do reservatório de
expansão"
• verifique se o volume de
água é inferior ao valor
máximo permitido (consulte
o gráfico que se segue)
O reservatório de expansão
da unidade é demasiado
pequeno para a instalação.
250 300 350 400 450
Exemplo 2
A unidade interior é instalada no ponto mais elevado do circuito de
água. O volume total de água no circuito é de 350 l.
Resultado:
Como 350 l são mais do que 280 l, é necessário diminuir a pré-
pressão (consulte a tabela anterior).
A pré-pressão necessária é:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
O correspondente volume máximo de água pode ser lido no
gráfico: cerca de 410 l.
Visto que o volume total de água (350 l) é inferior ao volume
máximo de água (410 l), o reservatório de expansão é suficiente
para esta instalação.
Ajuste da pré-pressão do reservatório de expansão
Quando é necessário alterar a pré-pressão de fábrica do reser-
vatório de expansão (1 bar), tenha presentes as seguintes
recomendações:
Use apenas azoto seco na regulação da pré-pressão do
reservatório de expansão.
Uma regulação inadequada da pré-pressão do reservatório de
expansão leva a um funcionamento incorrecto do sistema. Por
este motivo, a pré-pressão só deve ser ajustada por um
instalador certificado.
Ligação do circuito da água
As ligações de água devem ser efectuadas segundo o diagrama
geral fornecido com a unidade, respeitando as entradas e saídas
nele assinaladas.
Tome o cuidado de não deformar as tubagens da unidade,
devido a utilização excessiva de força durante a realização
das conexões. As tubagens deformadas podem provocar
mau funcionamento da unidade.
Se entrar ar, humidade ou poeira para o circuito da água, poderão
surgir problemas. Portanto, tenha sempre em atenção as seguintes
recomendações ao ligar o circuito de água:
Utilize apenas tubos limpos.
Segure a extremidade do tubo para baixo ao retirar as rebarbas.
Cubra a extremidade do tubo ao inseri-lo numa parede para que
não entre pó nem sujidade.
Utilize um vedante de rosca de boa qualidade, para fechar as
ligações. O vedante deve poder suportar as pressões e
temperaturas do sistema.
Em caso de utilização de tubagens metálicas que não sejam de
latão, certifique-se de que ambos os materiais ficam isolados
entre si, para evitar corrosão galvânica.
Como o latão é um material macio, utilize ferramentas
adequadas para ligar o circuito de água. A utilização de
ferramentas inadequadas pode danificar os tubos.
A unidade só deve ser usada num sistema de água
fechado. Se for aplicada num sistema de água aberto,
pode verificar-se o aparecimento de níveis excessivos
de corrosão nas tubagens de água.
Nunca utilize no circuito de água componentes
revestidos a zinco. Pode dar-se corrosão excessiva
deste tipo de componentes, por se utilizar tubagens
de cobre no circuito interno de água da unidade.
