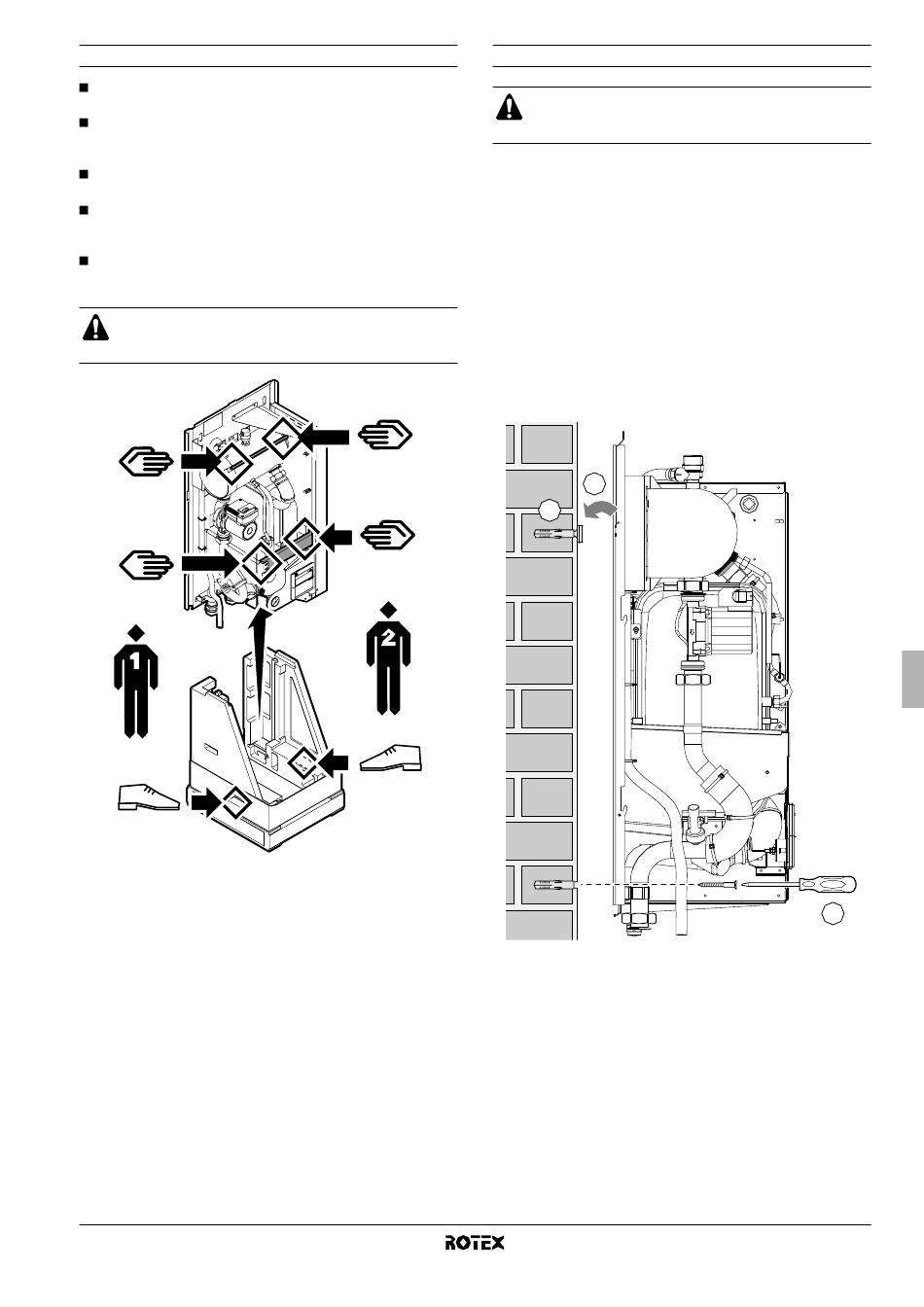

Inspektion, Handhabung und Auspacken der Einheit

Die Inneneinheit ist in einem Karton verpackt, befestigt durch
Sicherungsbänder auf einer Holzpalette.
Die Einheit muss bei Anlieferung auf Vollständigkeit und
Beschädigungen überprüft werden. Bei Beschädigungen teilen
Sie das unverzüglich der Spedition mit.
Prüfen Sie, ob alle Zubehörteile der Inneneinheit (siehe
"Zubehör" auf Seite 2) enthalten sind.
Bringen Sie die Einheit in der Originalverpackung so nahe wie
möglich
an
den
endgültigen
Beschädigung während des Transports zu vermeiden.
Das Innengerät wiegt circa 50 kg und sollte von zwei Personen
an den zwei dafür vorgesehenen Hebegriffen angehoben
werden.
Das Gerät nicht am Schaltkasten oder an den Rohren
fassen, um es anzuheben! Das Gerät hat zwei Hebegriffe,
die zum Anheben des Gerätes sind.
RKHBH/X008AA
Innengerät für Luft-Wasser-Wärmepumpe
4PW50203-1A
Aufstellungsort,
um
eine

Montieren der Inneneinheit

Das Gewicht der Inneneinheit beträgt ungefähr 50 kg.
Zwei Personen sind für die Montage der Einheit
erforderlich.
1
Befestigen Sie die Wandmontage-Halterung an der Wand
mithilfe der entsprechenden Dübel und Schrauben.
Die Wandhalterung zur Wandmontage muss waagrecht ange-
bracht werden. Wird das Gerät nicht waagerecht installiert, kann
sich
Luft
im
Wasserkreislauf
Funktionieren des Gerätes beeinträchtigt wird.
Geben Sie besonders Acht darauf, wenn Sie ein Modell der
Baureihe RKHBX montieren, um den Überlauf des Ablaufblechs
zu vermeiden.
2
Hängen Sie die Inneneinheit an der Wandmontage-Halterung
ein.
3
Befestigen Sie das Innengerät an der Hinterseite. Benutzen Sie
dazu die entsprechenden Dübel und Schrauben. Zu diesem
Zweck ist das Gerät mit 2 Löchern ausgestattet, die sich unten
an den äußeren Kanten des Rahmens befinden.
2
1
sammeln,
so
dass
das
3
Installationsanleitung
9
