Mogelijke types voeding met kWh-voordeeltarief

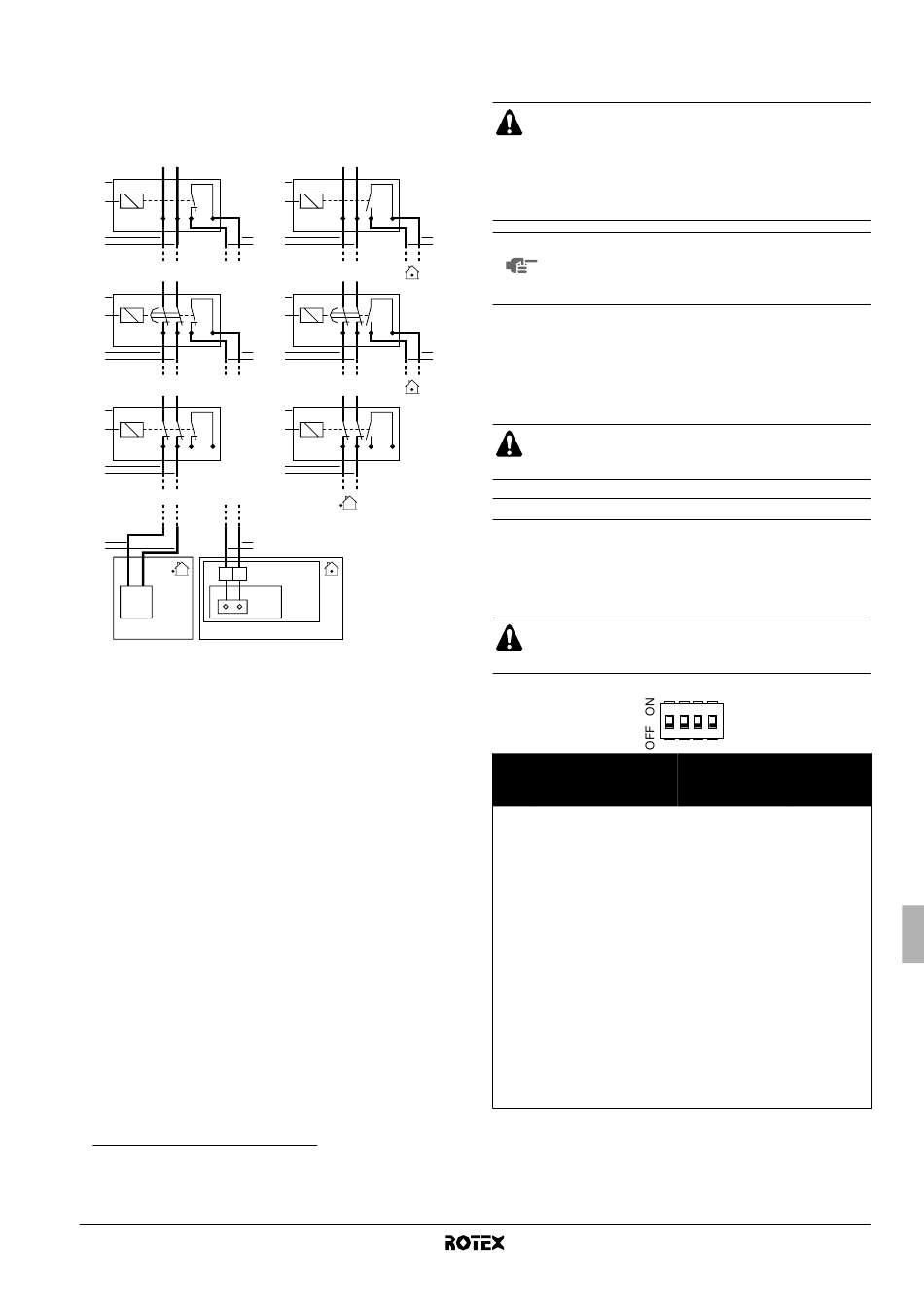

Mogelijke aansluitingen en vereisten om de apparatuur aan te sluiten
op een dergelijke voeding ziet u in de onderstaande afbeelding:
[D-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
X40A
RHQ KHBH/X
* *
1 Kast voeding met kWh-voordeeltarief
2 Ontvanger voor het signaal van de elektriciteitsmaatschappij
3 Voeding naar buitenunit
(raadpleeg de montagehandleiding die bij de buitenunit is
geleverd)
4 Spanningsvrij contact naar binnenunit
Wanneer de buitenunit op een voeding met kWh-voordeeltarief is
aangesloten, moet het spanningsvrij contact van de ontvanger voor
het signaal van het kWh-voordeeltarief van de elektriciteits-
maatschappij worden aangesloten op klem 17 en 18 van X2M (zoals
hierboven afgebeeld).
Wanneer parameter [D-01]=1 op het moment dat het signaal voor
kWh-voordeeltarief door de
gestuurd, gaat dat contact open en wordt de unit in de stand
(1)
gedwongen uit geschakeld .
Wanneer parameter [D-01]=2 op het moment dat het signaal voor
kWh-voordeeltarief door de
gestuurd, sluit dat contact en wordt de unit in de stand gedwongen uit
(2)
geschakeld .
Type 1
De voeding met kWh-voordeeltarief is van het type zonder
onderbreking van de voeding.
Type 2
De voeding met kWh-voordeeltarief is van het type met onderbreking
van de voeding na een bepaalde tijd.
(1) Wanneer het signaal opnieuw stopt, sluit het spanningsvrij contact en begint de
unit weer te werken. Daarom is het belangrijk dat de automatische herstartfunctie
ingeschakeld blijft. Zie "[3] Automatische herstart" op pagina 19.
(2) Wanneer het signaal opnieuw stopt, gaat het spanningsvrij contact open en
begint de unit weer te werken. Daarom is het belangrijk dat de automatische
herstartfunctie ingeschakeld blijft. Zie "[3] Automatische herstart" op pagina 19.
RKHBH/X008AA
Binnenunit voor lucht-water-warmtepompsysteem
4PW50203-1A
[D-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
2 S2S
3
4
X2M
A1P
elektriciteitsmaatschappij wordt
elektriciteitsmaatschappij wordt
Type 3
De voeding met kWh-voordeeltarief is van het type met onmiddellijke
onderbreking van de voeding.
Wanneer de apparatuur wordt aangesloten op een voeding
met kWh-voordeeltarief,
instellingen [D-01] en [D-01] en [D-00] als de voeding met
kWh-voordeeltarief van het type zonder onderbreking van
de voeding is (zoals boven afgebeeld als type 1). Zie
"[D] Voeding met kWh-voordeeltarief" op pagina 22 in
hoofdstuk "Lokale instellingen".
4
LET OP Als de voeding met kWh-voordeeltarief van het type is
waarbij de voeding niet wordt onderbroken, wordt de
unit in de stand gedwongen uit geschakeld. De
zonnepomp kan nog altijd worden aangestuurd.
O
PSTARTEN EN CONFIGUREREN
4
De configuratie van de binnenunit door de installateur dient te zijn
afgestemd op de omgeving van de installatie (klimaat, geïnstalleerde
opties, enz.) en de expertise van de gebruiker.
Het is belangrijk dat de installateur alle informatie in dit
hoofdstuk achtereenvolgens leest en dat het systeem
gepast wordt geconfigureerd.

Overzicht instellingen DIP-schakelaar

DIP-schakelaar SS2 zit op de printplaat van de schakelkast (zie
"Hoofdcomponenten schakelkast" op pagina 7) en wordt gebruikt
voor de configuratie van de installatie van de tank voor warm water
voor huishoudelijk gebruik, de aansluiting van de kamerthermostaat
en de pompwerking.
Schakel de stroomvoorziening uit alvorens u het service-
paneel van de schakelkast opent en de instellingen van de
DIP-schakelaars verandert.
DIP-
scha-
kelaar -
SS2 Beschrijving
1 Niet van toepassing voor
installateur
2 Installatie tank voor warm
water voor huishoudelijk
gebruik
(zie "Configuratie van de
installatie tank voor warm
water voor huishoudelijk
gebruik" op pagina 17)
3 Aansluiting
kamerthermostaat
(zie "Configuratie van de
installatie van de kamer-
thermostaat" op
pagina 16)
4 Deze instelling
de werkingsstand bij een
gelijktijdige vraag voor
meer verwarmen/koelen
van ruimten en verwarmen
van water voor
huishoudelijk gebruik.
(a) geldt alleen wanneer DIP-schakelaar 2 = ON
verander dan
1 2 3 4
ON
—
Geïnstalleerd
Kamerthermostaat
aangesloten
(a)
bepaalt Prioriteit
verwarmen/koelen
Montagehandleiding
de lokale
OFF
(Standaard)
Niet-
geïnstalleerd
(standaard)
Geen kamer-
thermostaat
aangesloten
(standaard)
Geen prioriteit
(standaard)
