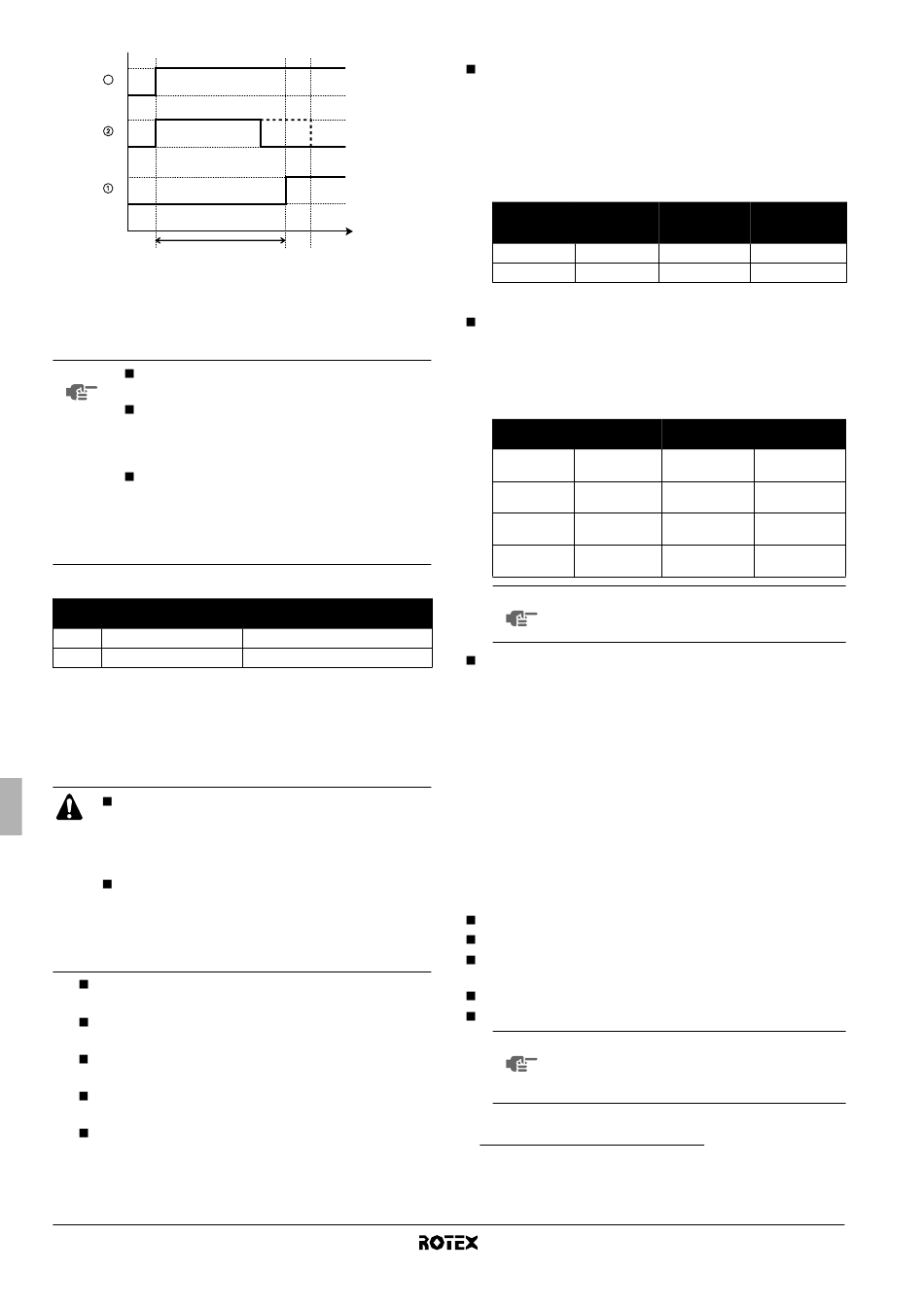

1
3
0
1
0
1
0
[8-03]
1 Funzionamento del surriscaldatore (1 = attivo, 0 = non attivo)
2 Unzionamento di riscaldamento dell'acqua per usi domestici
della pompa di calore (1 = richiesta, 0 = nessuna richiesta)
3 Richiesta di acqua calda (1 = richiesta, 0 = nessuna richiesta)
t Tempo
NOTA Verificare che [8-03] sia sempre inferiore al tempo
di funzionamento massimo [8-01].
Adattando il ritardo del surriscaldatore rispetto al
tempo di funzionamento massimo, è possibile
trovare un equilibrio ottimale tra l'efficienza
energetica e il tempo di riscaldamento.
Tuttavia, se il tempo di ritardo del surriscaldatore
è troppo elevato, potrebbe essere necessario
molto tempo prima che l'acqua calda per usi
domestici raggiunga
impostata nella richiesta della modalità calda per
usi domestici.
Esempio
Impostazioni di risparmio
energetico
[8-01] 20~95 min
[8-03] 20~95 min
[9] Set point di raffreddamento e riscaldamento
Lo scopo di questa impostazione in loco è impedire che l'utente
scelga una temperatura dell'acqua errata (troppo calda o troppo
fredda). Gli intervalli per il set point della temperatura di riscalda-
mento e per il set point della temperatura di raffreddamento a
disposizione dell'utente sono configurabili.
Nel caso di un'applicazione di riscaldamento a
pavimento, è importante limitare la temperatura
massima dell'acqua in uscita al funzionamento del
riscaldamento conformemente
dell'installazione di riscaldamento a pavimento.
Nel caso di un'applicazione di raffreddamento a
pavimento, è importante limitare la temperatura
minima dell'acqua
raffreddamento (impostazione in loco del parametro
[9-03]) a 16~18°C per impedire la formazione di
condensa sul pavimento.
[9-00] Limite massimo set point di riscaldamento: tempera-
tura massima dell'acqua per la funzione di riscaldamento.
[9-01] Limite minimo set point di riscaldamento: temperatura
minima dell'acqua per la funzione di riscaldamento.
[9-02] Limite massimo set point di raffreddamento: temperatura
massima dell'acqua per la funzione di raffreddamento.
[9-03] Limite minimo set point di raffreddamento: temperatura
minima dell'acqua per la funzione di raffreddamento.
[9-04] Impostazione del superamento temporaneo: definisce
la misura in cui la temperatura dell'acqua può superare il set
point prima dell'arresto del compressore. Tale funzione è
applicabile solamente nella modalità di riscaldamento.
Manuale d'installazione
23
t
la sua temperatura
Impostazioni di riscaldamento
rapido (predefinite)
30 min
20 min
alle specifiche
in uscita all'operazione di
[C] Logica dell'uscita di allarme di EKRP1HB
[C-01] Definisce la logica dell'uscita di allarme sull'entrata/uscita
PCB dell'allarme remoto EKRP1HB.
Se [C-01]=0, l'uscita di allarme verrà attivata quando si verifica
un allarme (predefinito).
Se [C-01]=1, l'uscita di allarme non verrà attivata quando si
verifica un allarme. Questa impostazione in loco consente di
distinguere tra il rilevamento di un allarme e il rilevamento di
un'interruzione dell'alimentazione verso l'unità.
[C-01] Allarme
0 (predefinito) Uscita chiusa
1 Uscita aperta
[D] Alimentazione a tariffa kWh ridotta
[D-00] Definisce quali riscaldatori vengono spenti quando si
riceve il segnale dell'alimentazione a tariffa kWh ridotta
dell'azienda elettrica.
Se [D-01]=1 o 2 e si riceve il segnale dell'alimentazione a tariffa
kWh ridotta dell'azienda elettrica, verranno disattivati i seguenti
dispositivi:
[D-00] Compressore
0 (predefinito) Disattivazione
forzata
1 Disattivazione
forzata
2 Disattivazione
forzata
3 Disattivazione
forzata
NOTA Le impostazioni [D-00] 1, 2 e 3 hanno valore solo
se il tipo di alimentazione a tariffa kWh ridotta non
prevede interruzioni di alimentazione,
[D-01] Definisce se l'unità
un'alimentazione a tariffa kWh ridotta.
Se [D-01]=0, l'unità è collegata a un'alimentazione normale
(valore predefinito).
Se[D-01]=1 o 2, l'unità è collegata a un'alimentazione a tariffa
kWh ridotta. In questo caso il collegamento dei fili richiede una
specifica installazione, come illustrato in "Collegamento a
un'alimentazione a tariffa kWh ridotta" a pagina 15.
Quando il parametro [D-01]=1, nel momento in cui viene inviato
il segnale di tariffa kWh ridotta dall'azienda elettrica, il contatto
si apre e l'unità entra in modalità di disattivazione forzata
Quando il parametro [D-01]=2, nel momento in cui viene inviato
il segnale di tariffa kWh ridotta dall'azienda elettrica, il contatto
si chiude e l'unità entra in modalità di disattivazione forzata
[E] Lettura delle informazioni sull'unità
[E-00] Lettura della versione software (esempio: 23)
[E-01] Lettura della versione EEPROM (esempio: 23)
[E-02] Lettura dell'identificazione
(esempio: 11)
[E-03] Lettura della temperatura del liquido refrigerante
[E-04] Lettura della temperatura d'ingresso dell'acqua
NOTA Le letture [E-03] e [E-04] non vengono aggiornate
con regolarità. Le letture delle temperature vengono
aggiornate solo dopo un nuovo collegamento dei
primi codici delle impostazioni in loco.
(1) Quando il segnale viene nuovamente rilasciato, il contatto pulito si chiude e
l'unità riprende il funzionamento. È quindi importante lasciare attivata la funzione
di riavvio automatico. Vedere "[3] Riavvio automatico" a pagina 20.
(2) Quando il segnale viene nuovamente rilasciato, il contatto pulito si apre e l'unità
riprende il funzionamento. È quindi importante lasciare attivata la funzione di
riavvio automatico. Vedere "[3] Riavvio automatico" a pagina 20.
Unità interna per sistema a pompe di calore aria-acqua
Nessuna
alimentazione
Nessun allarme verso l'unità
Uscita aperta Uscita aperta
Uscita chiusa Uscita aperta
Riscaldatore
di riserva Surriscaldatore
Disattivazione Disattivazione
forzata forzata
Disattivazione Autorizzata
forzata
Autorizzata Disattivazione
forzata
Autorizzata Autorizzata
esterna è collegata a
(1)
.
(2)
.
del modello di unità
RKHBH/X008AA
4PW50203-1A
