Ausschalt-Temperatur der Raumheizung
[4-02] Ausschalt-Temperatur der Raumheizung: Außen-
temperatur (draußen), bei deren Erreichen die Raumheizung
ausgeschaltet wird, damit die Räume nicht überheizt werden.
[4-03] Betrieb der Zusatzheizung: bestimmt, ob der Betrieb
der optionalen Zusatzheizung aktiviert (1) oder begrenzt (0)
ist.
Ist der Betrieb der Zusatzheizung begrenzt,
HINWEIS
dann wird deren Betrieb nur während der
Durchführung
zugelassen
Desinfektion" auf Seite 20) oder wenn die
Bereitstellung einer hohen Brauchwasser-
Temperatur
Bedienungsanleitung).
[5] Gleichgewichtstemperatur
Raumheizung
Gleichgewichtstemperatur — Die bauseitige Einstellung 'Gleich-
gewichtstemperatur' ist gültig für den Betrieb der Reserveheizung.
Wenn die Funktion Gleichgewichtstemperatur aktiviert ist, wird der
Betrieb der Reserveheizung auf niedrige Außentemperaturen
beschränkt, d.h. wenn die Außentemperatur gleich ist oder unter die
festgelegte Gleichgewichtstemperatur sinkt. Wenn die Funktion
deaktiviert wird, ist der Betrieb der Reserveheizung bei allen
Außentemperaturen möglich. Die Aktivierung dieser Funktion
reduziert die Laufzeit der Reserveheizung.
[5-00] Status der Gleichgewichtstemperatur: bestimmt, ob
die Funktion Gleichgewichtstemperatur aktiviert ist (1) oder
deaktiviert (0).
[5-01] Gleichgewichtstemperatur: Außentemperatur, unter-
halb derer der Betrieb der Reserveheizung zulässig ist.
Prioritätstemperatur der Raumheizung — Ist nur bei Anlagen mit
einem Brauchwassertank gültig. — Die bauseitigen Einstellungen
'Prioritätstemperatur der Raumheizung' gelten für den Betrieb des
3-Wege-Ventils und der Zusatzheizung im Brauchwassertank.
Wenn die Prioritätsfunktion der Raumheizung aktiviert wird, ist
sichergestellt, dass die volle Leistung der Wärmepumpe nur für die
Raumheizung verwendet wird, wenn die Außentemperatur gleich ist
oder unter die festgelegte Prioritätstemperatur der Raumheizung
sinkt, d.h. niedriger Außentemperatur. In diesem Fall wird das
Brauchwasser nur durch die Zusatzheizung erwärmt.
[5-02] Prioritätsstatus der Raumheizung: bestimmt, ob die
Priorität Raumheizung aktiviert ist (1) oder deaktiviert (0).
[5-03] Prioritätstemperatur der Raumheizung: Außentempe-
ratur, unterhalb derer das Brauchwasser nur durch die
Zusatzheizung erwärmt
temperatur.
HINWEIS Ist der Betrieb der Zusatzheizung begrenzt
([4-03]=0) und liegt die Außentemperatur
dem bauseitig eingestellten Wert, auf den
Parameter [5-03]
Brauchwasser nicht geheizt.

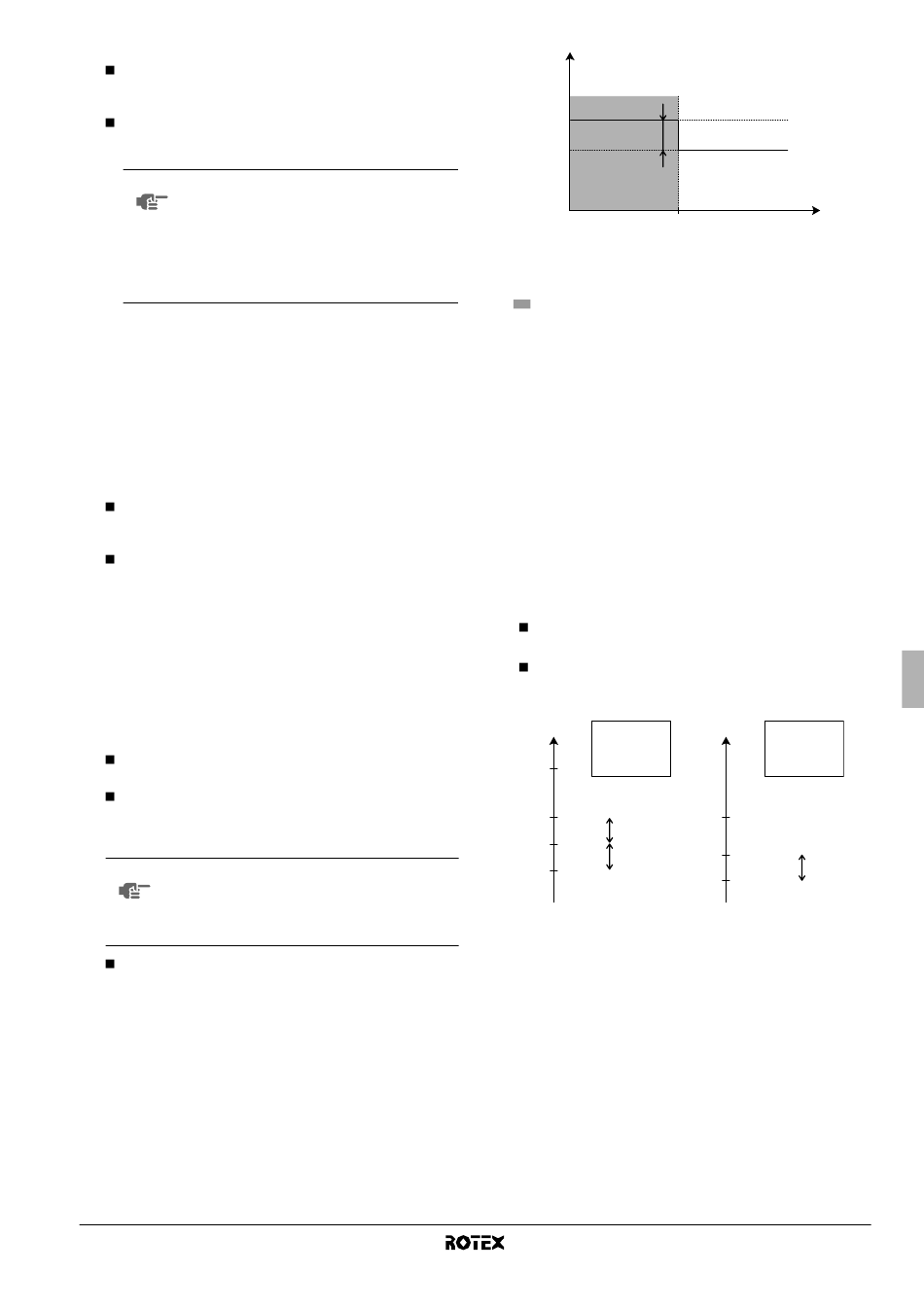

[5-04] Sollwert-Korrektur
Sollwerttemperatur für die gewünschte Brauchwasser-
temperatur, bei niedriger Außentemperatur anzuwenden,
wenn Priorität Raumheizung aktiviert ist. Der korrigierte
(höhere) Sollwert stellt sicher, dass die gesamte Wärme-
leistung des Wassers im Tank in etwa unverändert bleibt,
indem die kältere untere Wasserschicht des Tanks (weil die
Wärmetauscherspule nicht funktionsfähig ist) mit der
wärmeren oberen Schicht ausgeglichen wird.
RKHBH/X008AA
Innengerät für Luft-Wasser-Wärmepumpe
4PW50203-1A
der Desinfektionsfunktion
[2] (siehe "[2] Funktion
initiiert worden ist (siehe
und Prioritätstemperatur der
wird, d.h. niedriger Außen-
unter
T
A
gesetzt ist, wird das
für Brauchwassertemperatur:
T
set
[5-04]
T
U
[5-03]
T
Temperatur-Sollwert Brauchwasser
Set
T
Benutzer-Sollwert (wie an der Benutzerschnittstelle festgelegt)
U
T
Umgebungstemperatur (Außen)
A
Priorität Raumheizung
[6] DT für Brauchwasser-Heizung
Ist nur gültig bei Anlagen mit einem Brauchwassertank.
Die bauseitigen Einstellungen
Brauchwasser-Heizung' bestimmen die Temperaturen, bei denen die
Erwärmung des Brauchwassers durch die Wärmepumpe gestartet
(d.h., die EIN-Temperatur der Wärmepumpe) und gestoppt wird (d.h.,
die AUS-Temperatur der Wärmepumpe).
Wenn die Brauchwassertemperatur unter die EIN-Temperatur der
Wärmepumpe sinkt (
T
HP ON
Brauchwassers durch die Wärmepumpe gestartet. Sobald die
Brauchwassertemperatur die AUS-Temperatur der Wärmepumpe
erreicht ( ) oder die Benutzer-Sollwerttemperatur (
T
HP OFF
die Erwärmung des Brauchwassers durch die Wärmepumpe
gestoppt (durch Umschalten des 3-Wege-Ventils).
Die AUS-Temperatur der Wärmepumpe und die EIN-Temperatur der
Wärmepumpe und ihre Relation mit den bauseitigen Einstellungen
[6-00] und [6-01] werden in nachfolgender Abbildung erläutert.
[6-00] Start: der Temperaturunterschied bestimmt die EIN-
Temperatur der Wärmepumpe (
[6-01] Stopp: der Temperaturunterschied bestimmt die AUS-
Temperatur der Wärmepumpe (
T > T
U HP MAX
T = 70°C
U
T(°C)
[6-01] = 2°C
[6-00] = 7°C
70 T
U
50 T
HP MAX
[6-01]
48 T
HP OFF
[6-00]
41 T
HP ON
T Benutzer-Sollwerttemperatur
U
(wie an der Benutzerschnittstelle festgelegt)
T Maximale Wärmepumpentemperatur beim Sensor im
HP MAX
Brauchwassertank (50°C) (je nach T
T AUS-Temperatur der Wärmepumpe
HP OFF
T EIN-Temperatur der Wärmepumpe
HP ON
(a) 45°C = T bei T >25°C
HP MAX A
≤25°C
50°C = T bei 5°C≤T
HP MAX A
55°C = T bei T <5°C
HP MAX A
T
A
'DT (Deltatemperatur)
), wird die Erwärmung
), wird
T
U
). Siehe Abbildung.
T
HP ON
). Siehe Abbildung.
T
HP OFF
T < T
U HP MAX
T = 45°C
U
T(°C)
[6-01] = 2°C
[6-00] = 7°C
50 T
HP MAX
45 T = T
U HP OFF
[6-00]
38 T
HP ON
(a)
)
A
