Câblage de la vanne 3 voies
1 A l'aide du câble approprié, raccorder le câble de commande de
vanne aux bornes appropriées comme illustré dans le schéma
de câblage.
Il est possible de raccorder deux types de vannes
3 voies. Le câblage est différent pour chaque type:
Vanne 3 voies de type "2 fils à ressort de rappel"
La vanne 3 voies doit être montée de telle
manière que lorsque la vanne 3 voies est au
repos (non active), le circuit de chauffage de
l'espace est sélectionné.
Vanne 3 voies de type "SPST 3 fils"
La vanne 3 voies doit être montée de telle sorte
que quand les bornes 9 et 10 sont électrifiées, le
circuit de chauffage sanitaire est sélectionné.
Vanne "2 fils à ressort de
rappel"
X2M 8 9 10
M
2 Fixer le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Raccordement à une alimentation électrique à tarif
réduit
Les compagnies d'électricité du monde entier mettent tout en œuvre
pour offrir un service d'électricité fiable à des prix compétitifs et sont
souvent autorisés à facturer leurs clients à des tarifs préférentiels.
Par ex. tarifs multiples, tarifs saisonniers, tarif pompe à chaleur en
Allemagne et en Autriche, ...
Cet équipement autorise une
d'alimentation électrique avec tarif réduit.
S'adresser au fournisseur d'électricité à l'endroit d'installation de cet
équipement pour savoir s'il est recommandé de brancher
l'équipement à l'un des systèmes d'alimentation électrique à tarif
réduit disponibles le cas échéant.
Si l'équipement est raccordé à ce type d'alimentation à tarif réduit, la
compagnie d'électricité est autorisée à:
couper le courant vers l'équipement pendant certaines périodes
de temps;
exiger que l'équipement consommé uniquement une quantité
limitée d'électricité pendant certaines périodes de temps.
L'unité intérieure est conçue pour recevoir un signal d'entrée grâce
auquel l'unité bascule en mode d'arrêt forcé. A ce moment, le
compresseur de l'unité extérieure ne fonctionnera pas.
RKHBH/X008AA
Unité intérieure pour système de pompe à chaleur air à eau
4PW50203-1A
Vanne "3 fils SPST"
X2M 8 9 10
M
connexion à ces systèmes
AVERTISSEMENT
Pour une alimentation électrique à tarif réduit comme
illustré ci-dessous de type 1
Si l'alimentation électrique au tarif réduit est du type à
non interruption de l'alimentation électrique, le
contrôle des chauffages est toujours possible.
Pour les différentes possibilités de contrôler les
chauffages aux moments où sont actifs les tarifs
réduits, se reporter à "[D] Alimentation électrique à
tarif réduit" à la page 22.
Si les chauffages doivent être contrôlés aux moments
où l'alimentation électrique aux tarifs réduits est
arrêtée, alors ces chauffages seront raccordés à une
alimentation électrique séparée.
Pendant la période où le tarif réduit est activé et où
l'alimentation électrique
consommation de courant en veille est possible (PCB,
contrôleur, pompe, ...).
Pour une alimentation électrique à tarif réduit comme
illustré ci-dessous de type 2 ou 3
Si pendant l'alimentation électrique à tarif réduit,
l'alimentation électrique est coupée, alors les chauffages
ne peuvent pas être contrôlés.
L'interruption de cette alimentation électrique ne doit
pas être supérieure à 2 heures, sinon l'horloge en
temps réelle du contrôleur sera réinitialisée.
Pendant l'interruption de l'alimentation électrique,
l'affichage du contrôle sera vide.
Types possibles d'alimentation à taux réduit

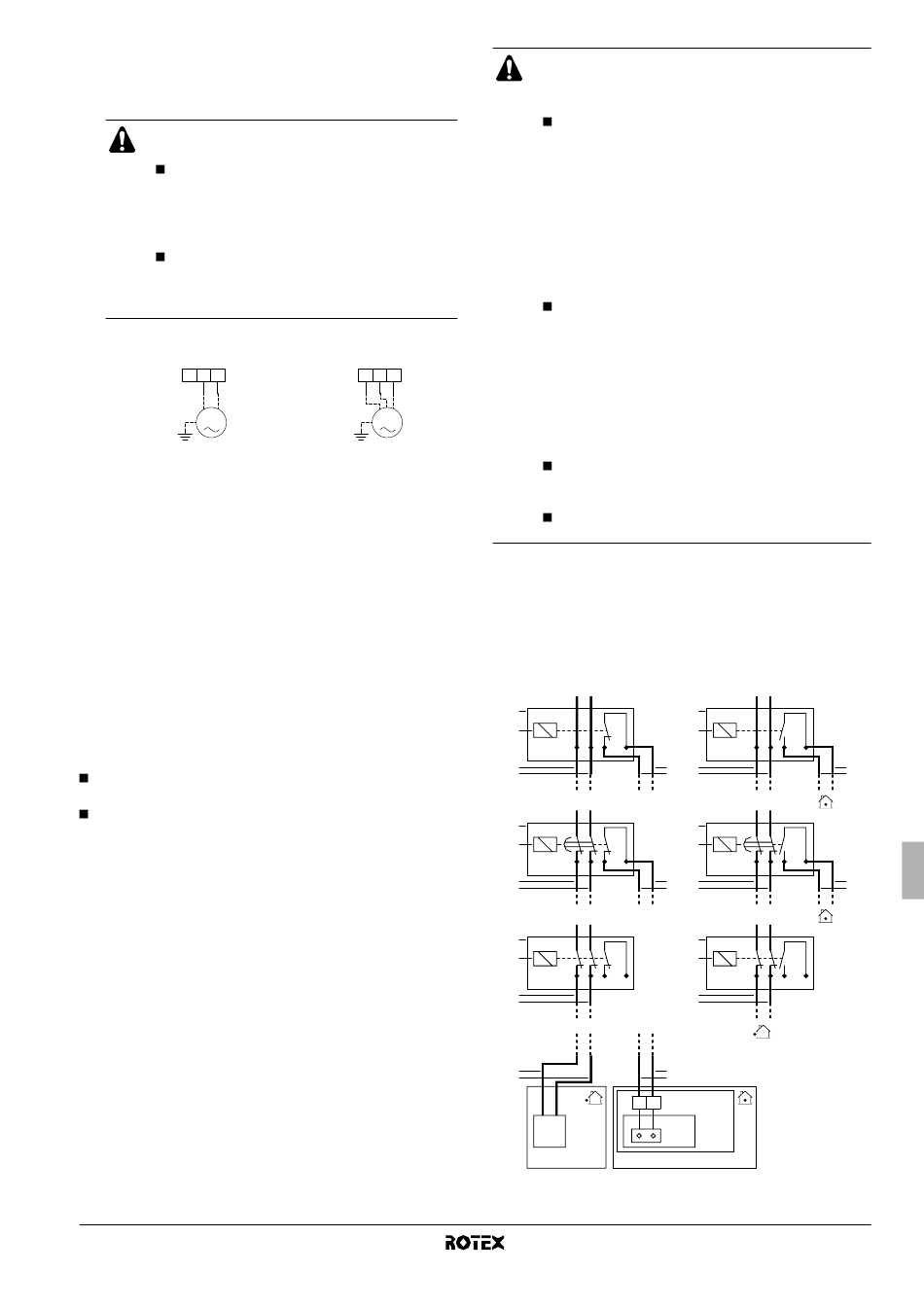

La figure ci-dessous représente les connexions possibles et les
exigences pour raccorder l'équipement à ce type d'alimentation
électrique:
[D-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
S2S
2
3
3
17 18
X40A
RHQ KHBH/X
* *
est continue, alors
[D-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
S2S
2
3
4
X2M
A1P
Manuel d'installation
