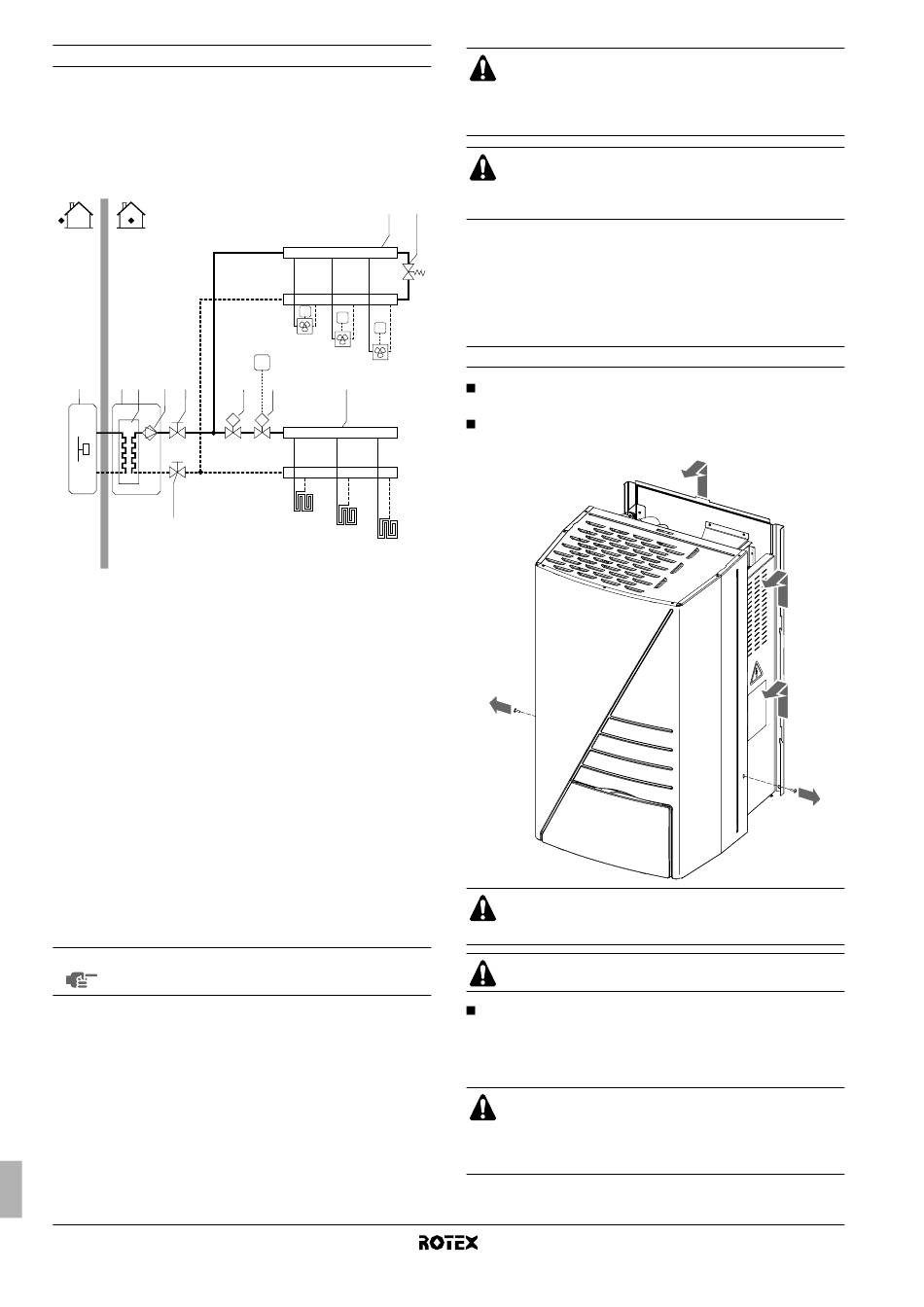

Aplicaţia 4
Aplicaţie de răcire şi încălzire a unui spaţiu fără termostat de
încăpere conectat la unitatea interioară, dar cu un termostat de
încăpere numai pentru încălzire care controlează încălzirea
duşumelei şi un termostat pentru răcire/încălzire care controlează
unităţile serpentină - ventilator. Încălzirea este asigurată prin bucle
de încălzire a duşumelei şi unităţi serpentină - ventilator. Răcirea
este asigurată numai prin unităţi serpentină - ventilator.
1 2 3 4 5
7
1 Unitatea exterioară
2 Unitate interioară
3 Schimbător de căldură
4 Pompă
5 Ventilul de închidere
6 Colector (procurare la
faţa locului)
7 Ventilul de închidere
9 Ventil de ocolire
(procurare la faţa
locului)
13 Ventil cu 2 căi cu motor
pentru a închide
buclele de încălzire a
duşumelei în timpul
funcţionării în mod de
răcire (procurare la faţa
locului)
Funcţionarea pompei
Fără termostat conectat la unitatea interioară (2), pompa (4) poate fi
configurată să funcţioneze fie cât timp unitatea interioară este
cuplată, fie până la atingerea temperaturii necesare a apei.
NOTĂ Detaliile privind configurarea pompei pot fi găsite la
"Configurarea funcţionării pompei" la pagina 17.
Încălzirea şi răcirea spaţiului
În funcţie de anotimp, clientul va selecta răcirea sau încălzirea prin
interfaţa utilizatorului de pe unitatea interioară.
Unitatea exterioară (1) va funcţiona în modul de răcire sau în modul
de încălzire pentru a realiza temperatura ţintă a apei la ieşire.
Cu unitatea în mod de încălzire, ventilului cu 2 căi (13) este deschis.
Apa fierbinte este furnizată atât unităţilor serpentină - ventilator cât şi
buclelor de încălzire a duşumelei.
Cu unitatea în mod de răcire, ventilul cu 2 căi cu motor (13) este
închis pentru a împiedica trecerea apei reci prin buclele de încălzire a
duşumelei (FHL).
Manual de instalare
5
6
T4
T5
T6
FCU1
FCU2
T
FCU3
13 14 6
M M
FHL1
FHL2
FHL3
14 Ventil cu 2 căi cu motor
pentru activarea
termostatului de încăpere
(procurare la faţa locului)
FCU1..3 Unitate serpentină -
ventilator cu termostat
(procurare la faţa locului)
FHL1..3 Buclă de încălzire a
duşumelei (procurare
la faţa locului)
T Termostat de încăpere
numai pentru încălzire
(procurare la faţa locului)
T4..6 Termostat de încăpere
individual pentru
încăpere încălzită/răcită
de serpentină - ventilator
(procurare la faţa locului)
Când sunt închise mai multe bucle în sistem prin ventile
controlate de la distanţă, poate fi necesară instalarea unui
ventil de ocolire (9) pentru a evita activarea dispozitivului
de protecţie al regulatorului de debit. A se vedea de
asemenea "Aplicaţia 2" la pagina 3.
Cablajul ventilului cu 2 căi (13) este diferit la ventilul NC
(normal închis) şi cel NO (normal deschis)! Aveţi grijă să
faceţi conexiunile la bornele cu numerele corecte aşa cum
9 este detaliat în schema de conexiuni.
Reglajului cuplare/decuplare al operaţiunii de încălzire/răcire este
făcut de interfaţa utilizatorului de pe unitatea interioară.
Prezentarea unităţii interioare
Deschiderea unităţii interioare
Clapeta frontală de pe capacul unităţii interioare oferă acces la
manometru şi la interfaţa utilizatorului.
Capacul unităţii interioare poate fi scos prin îndepărtarea celor
2 şuruburi laterale şi eliberarea capacului.
Aveţi grijă să fixaţi capacul cu şuruburi şi şaibe din nylon
când îl instalaţi (şuruburile şi şaibele din nylon sunt livrate
ca accesorii).
Piesele din interiorul unităţii pot fi fierbinţi.
Pentru a accesa componentele cutiei de distribuţie - de ex.
pentru a conecta cablajul de legătură - se poate scoate panoul
de service al cutiei de distribuţie. Pentru aceasta, slăbiţi cele
două şuruburi din faţă şi scoateţi panoul de service al cutiei de
distribuţie.
Decuplaţi toată alimentarea de la reţeaua electrică — de
ex. alimentarea de la reţea a unităţii exterioare,
încălzitorului de rezervă şi rezervorului de apă menajeră
caldă (dacă e cazul) — înainte de a scoate panoul de
service al cutiei de distribuţie.
