13. Ablauf- und Füllventile
14. Wasserfilter
Das Wasserfilter entfernt Schmutzpartikel aus dem Wasser, um
eine Beschädigung der Pumpe oder eine Verstopfung des Ver-
dampfers zu verhindern. Das Wasserfilter muss in regelmäßigen
Abständen gereinigt werden. Siehe "Wartung" auf Seite 26.
15. Ablassventil des Ausdehnungsgefäßes
Nach der Entleerung unter Verwendung von Ablauf- und
Füllventil ermöglicht das Ablassventil des Ausdehnungsgefäßes
den Ablauf des Restwassers aus dem Ausdehnungsgefäß.
16. Manometer
Das Manometer ermöglicht, den Wasserdruck im Wasser-
kreislauf zu messen und abzulesen.
17. Strömungsschalter
Der Strömungsschalter prüft den Durchfluss im Wasserkreislauf
und schützt den Wärmetauscher vor Einfrieren und die Pumpe
vor Beschädigung.
18. Pumpe
Die Pumpe sorgt für das Zirkulieren des Wassers im Wasser-
kreislauf.
19. Reserveheizungsbehälter
Die Reserveheizung erwärmt das Wasser im Reserveheizungs-
behälter.
20. Thermoschutz Reserveheizung
Die Reserveheizung ist mit einem Thermoschutz ausgestattet.
Wenn die Temperatur zu hoch geworden ist, löst der Thermo-
schutzschalter aus.
21. Überhitzungssicherung Reserveheizung
Die Reserveheizung ist mit einer Überhitzungssicherung aus-
gestattet. Wenn die Temperatur zu hoch wird (höher als der
Thermoschutz der Reserveheizung
Überhitzungssicherung durch.
22. Druckentlastungsventil
Das Druckentlastungsventil verhindert, dass im Wasserkreislauf
ein zu hoher Wasserdruck entstehen kann. Bei Erreichen eines
Drucks von 3 Bar öffnet dieses Ventil, so dass etwas Wasser
abgelassen wird.
RKHBH/X008AA
Innengerät für Luft-Wasser-Wärmepumpe
4PW50203-1A

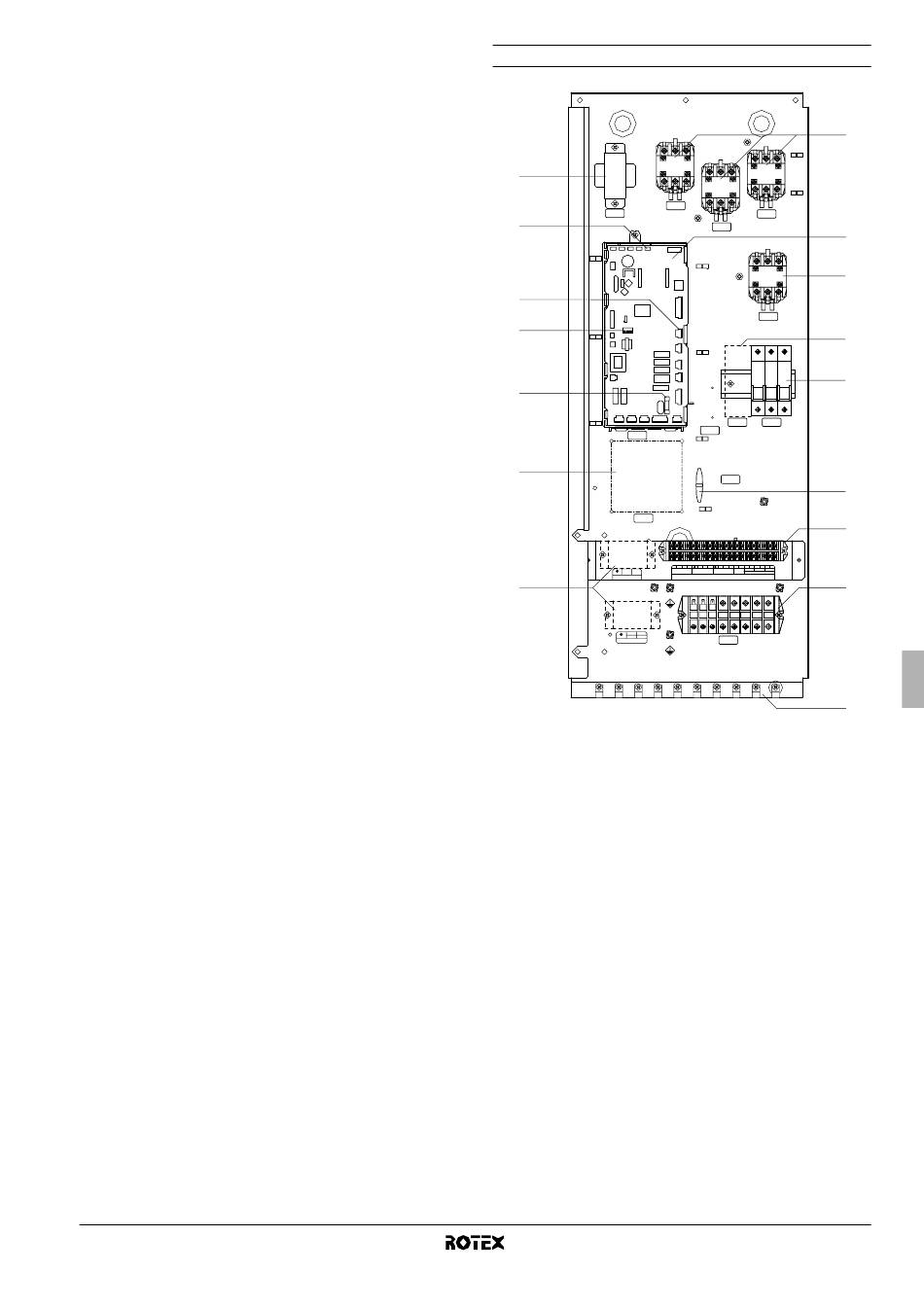

Haupt-Bauteile des Schaltkastens

14
12
11
10
15
zulässt), brennt die
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. DIP-Schalter SS2
K1M
TR1
K1M
TR1
X9A
X13A
SS1
SS2 on
on
SS2
off
A1P
FU1
9
A1P
A4P
A4P
OPTION EKHW
X4M
1 2
1 2 thermostat
X4M
8
OPTION EKHW
X3M
L1 L2
L N
X3M (230V)
Reserveheizung-Schaltschütz K1M, K2M und K5M
Hauptleiterplatte
Die Hauptleiterplatte (gedruckte Schaltung) steuert den
Gerätebetrieb.
Schaltschütz K3M der Zusatzheizung (nur bei Anlagen mit
Sanitär-Wassertank)
Haupttrennschalter F2B der Zusatzheizung (nur bei Anlagen mit
Sanitär-Wassertank)
Der Haupttrennschalter schützt die Zusatzheizung des Sanitär-
Wassertanks vor Überlast oder Kurzschluss.
Haupttrennschalter F1B der Reserveheizung
Der Haupttrennschalter schützt den elektrischen Schaltkreis der
Reserveheizung vor Überlast oder Kurzschluss.
Anschlussklemmblöcke
An den Anschlussleisten können die bauseitig vorhandenen
Kabel auf einfache Art angeschlossen werden.
Kabelbinderhalterungen
Zur Zugentlastung werden die bauseitig vorhandenen Kabel mit
Kabelbinderhalterungen am Schaltkasten befestigt.
Anschlussklemmblöcke X3M, X4M (nur für Installationen mit
Sanitär-Wassertank)
Hauptplatine Sicherung FU1
Der DIP-Schalter SS2 besteht aus 4 Kippschaltern, mit denen
bestimmte Installationsparameter konfiguriert werden. Siehe
"Übersicht der DIP-Schalter-Einstellungen" auf Seite 16.
1
K5M
K2M
K5M
K2M
2
OPTION EKHW
K3M 3
K3M
4
OPTION EKHW
F2B
F1B
5
F2B F1B
K4M
K6M
FU2
13
6
X2M
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Q2L
thermal
2-way valve 3-way valve
fuse OPTIONAL
X2M
6
X1M
7
