Principaux Composants - Rotex RKHBH008AA Manuel D'installation

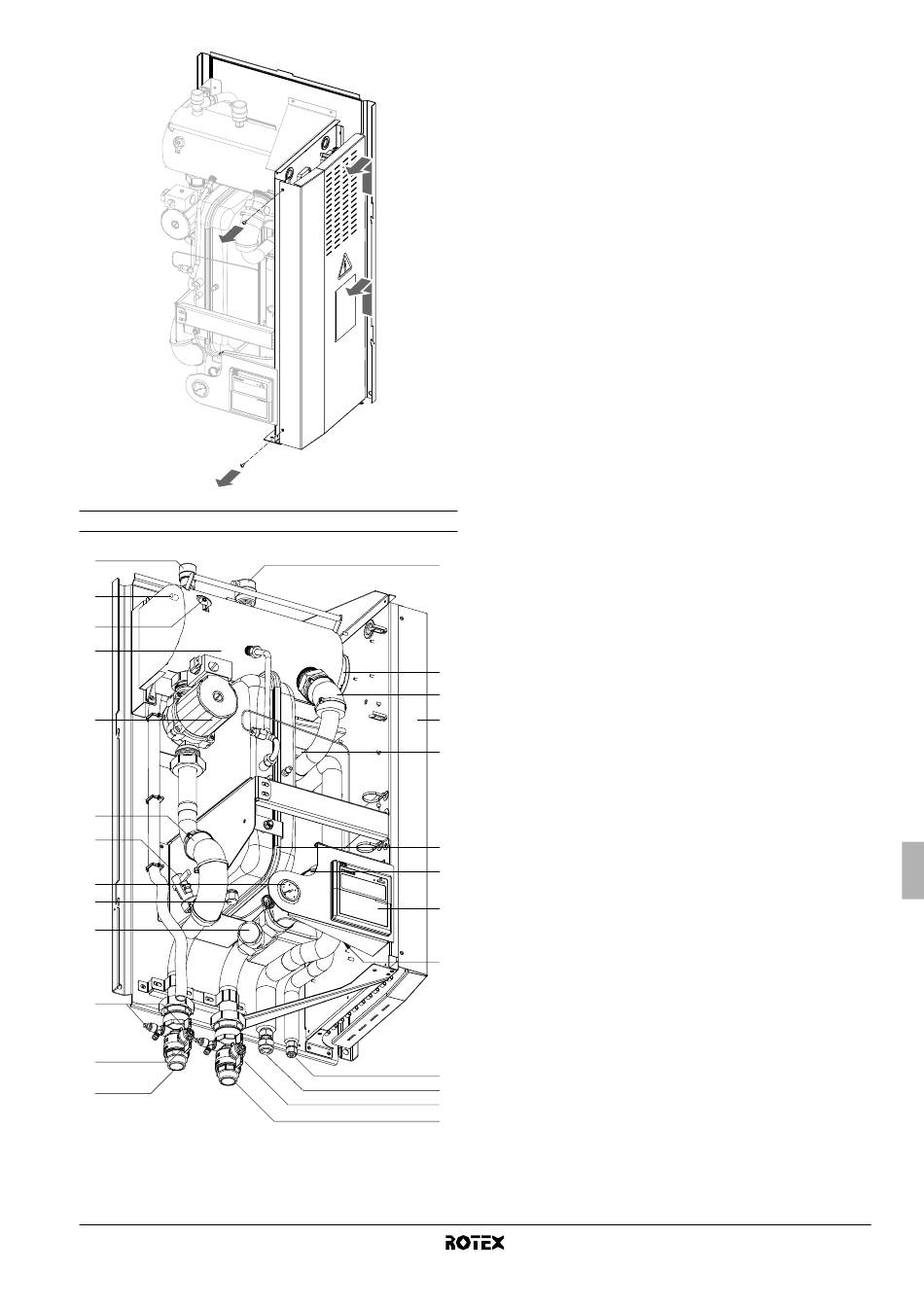

Principaux composants

22
21
20
19
18
3
17
16
15
14
13
10
12
RKHBH/X008AA
Unité intérieure pour système de pompe à chaleur air à eau
4PW50203-1A
1. Vanne de purge d'air
L'air subsistant dans le circuit d'eau sera automatiquement
expulsé par la vanne de purge d'air.
2. Chauffage d'appoint
Le chauffage d'appoint consiste en un élément de chauffage
électrique qui fournira une capacité de chauffage supplémen-
taire au circuit d'eau si la capacité de chauffage de l'unité
extérieure est insuffisante en raison de basses températures
extérieures.
3. Capteurs de température
Quatre capteurs de température déterminent la température de
l'eau et du réfrigérant en différents points dans le circuit d'eau.
4. Coffret électrique
Le coffret électrique contient les composants électroniques et
électriques principaux de l'unité intérieure.
5. Echangeur thermique
6. Vase d'expansion (10 l)
7. Interface utilisateur
L'interface utilisateur permet à l'installateur et à l'utilisateur de
paramétrer, d'utiliser et d'entretenir l'unité.
8. Connexion de liquide réfrigérant
9. Connexion de gaz réfrigérant
10. Vannes d'arrêt (accessoire)
Les vannes d'arrêt de la connexion d'entrée d'eau et de la
connexion de sortie d'eau permettent une isolation du côté
circuit d'eau de l'unité intérieure par rapport au côté circuit d'eau
résidentiel. Cela facilite la vidange et le remplacement du filtre
de l'unité intérieure.
11. Connexion d'arrivée d'eau
12. Connexion de sortie d'eau
1
13. Vannes de vidange et de remplissage
14. Filtre à eau
Le filtre à eau retire la saleté de l'eau pour empêcher des dégâts
à la pompe ou une obstruction de l'évaporateur. Le filtre à eau
doit être nettoyé de façon régulière. Voir "Maintenance" à la
page 25.
2
15. Vanne de purge de vase d'expansion
3
Le vanne de purge du vase d'expansion permet de purger l'eau
résiduelle dans le vase d'expansion après la purge avec les
4
vannes de purge et de remplissage.
5 16. Manomètre
Le manomètre permet de lire la pression d'eau dans le circuit
d'eau.
17. Contacteur de débit
Le contacteur de débit vérifie le flux dans le circuit d'eau et
protège l'échangeur de chaleur contre le gel et la pompe contre
6
les dégâts.
3
18. Pompe
La pompe fait circuler l'eau dans le circuit d'eau.
7
19. Cuve de chauffage d'appoint
Le chauffage d'appoint chauffe l'eau dans la cuve de chauffage
d'appoint.
3
20. Protection thermique du chauffage d'appoint
Le chauffage d'appoint est équipé d'un protecteur thermique. La
protection thermique s'active quand la température devient trop
élevée.
21. Fusible thermique du chauffage d'appoint
Le chauffage d'appoint est équipé d'un fusible thermique. Le
fusible thermique saute quand la température est trop élevée
8
(supérieure à la température de la protection thermique du
9
chauffage d'appoint).
10
22. Soupape de décharge de pression
11
La soupape de décharge de pression empêche une pression
d'eau excessive dans le circuit d'eau en s'ouvrant à 3 bar et en
déchargeant un peu d'eau.
Manuel d'installation
6
