Aplicação 3 - Rotex RKHBH008AA Manuel D'installation

Aquecimento de águas domésticas
Quando se activa o modo de aquecimento de águas domésticas
(quer por acção manual do utilizador, quer de forma automática
através de um temporizador), alcança-se a temperatura pretendida
para as águas quentes domésticas, por recurso combinado à
serpentina do permutador de calor e ao aquecedor eléctrico de
apoio.
Quando a temperatura das águas quentes domésticas é inferior ao
ponto de regulação configurado pelo utilizador, a válvula de 3 vias é
activada, para aquecer as águas domésticas com a bomba de calor.
Se houver grande solicitação de águas quentes domésticas ou uma
regulação muito elevada da temperatura delas, o aquecedor de apoio
(10) pode prestar aquecimento complementar.
É possível ligar uma válvula de 3 vias, quer seja de 2 ou
de 3 condutores
correctamente a válvula de 3 vias. Para mais detalhes,
consulte a secção "Ligação da válvula de 3 vias" na
página 15.
NOTA A unidade interior pode ser configurada para que,
perante temperaturas exteriores baixas, as águas
domésticas sejam aquecidas exclusivamente pelo
aquecedor de apoio. Desta forma, assegura-se que a
capacidade da bomba de calor fica disponível para
aquecimento do ambiente.
Para obter pormenores acerca da configuração do
tanque de água
temperaturas exteriores baixas, consulte "Regulações
locais" na página 18, relativamente às regulações
locais [5-02] a [5-04].

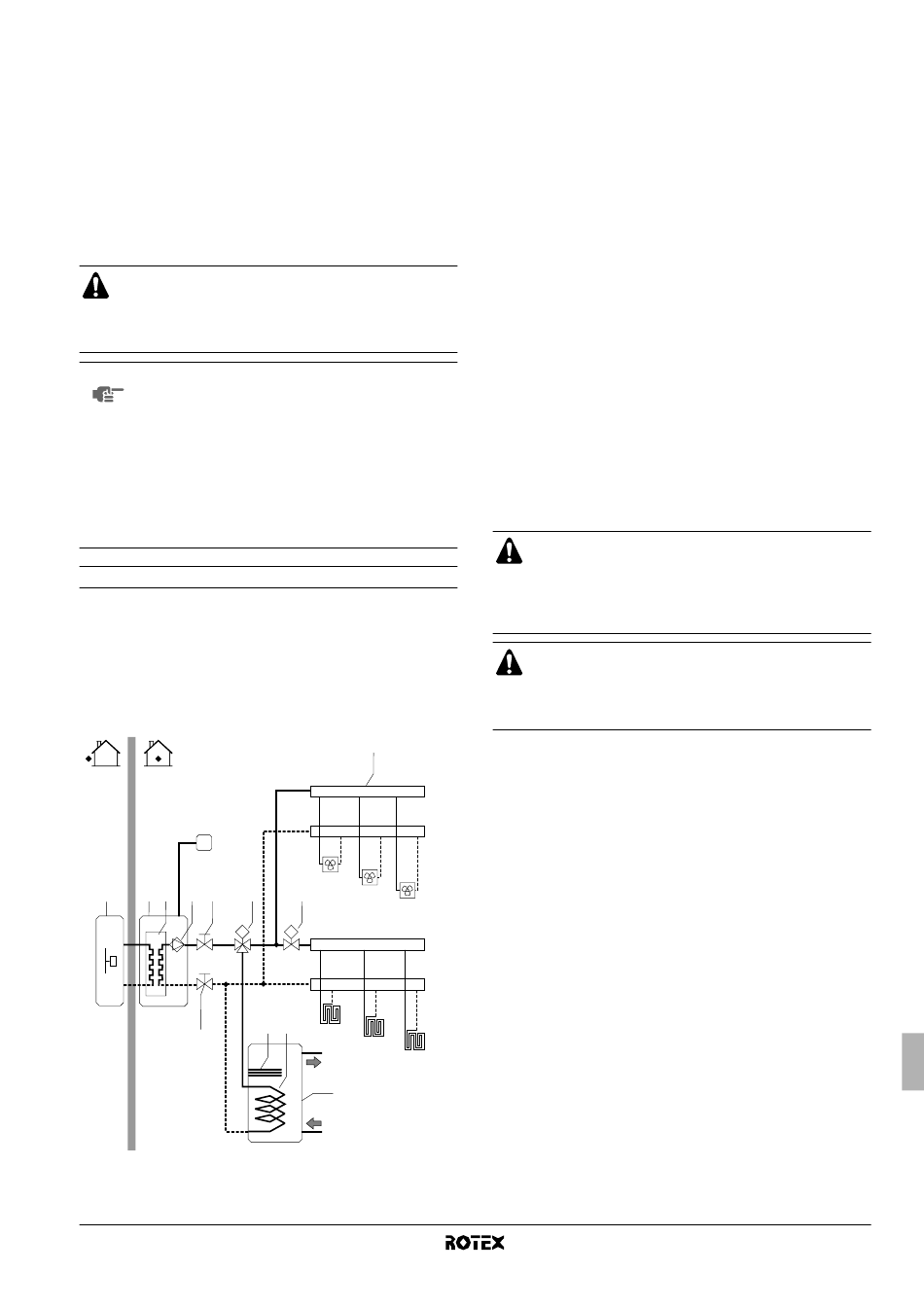

Aplicação 3
Aplicações de climatização (aquecimento e refrigeração) com um
termóstato de divisão adequado a comutação entre refrigeração
e aquecimento ligado à unidade interior. O aquecimento é efec-
tuado através dos circuitos de aquecimento do piso e das unidades
de ventilo-convecção. A refrigeração é efectuada exclusivamente
através das unidades de ventilo-convecção.
A água quente doméstica é fornecida através do tanque de água
quente doméstica, que está ligado à unidade interior.
T
1 2 3 4 5 8
M
7
RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
(8). Certifique-se de instalar
quente doméstica perante
6
FCU1
13
FCU2
FCU3
M
10 11
FHL1
FHL2
FHL3
12 12
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor
4 Bomba
5 Válvula de fecho
6 Colector (fornecimento
local)
7 Válvula de fecho
8 Válvula motorizada de
3 vias (fornecimento
local)
10 Aquecedor de apoio
11 Serpentina do
permutador de calor
Funcionamento da bomba e climatização (aquecimento e
refrigeração)
Conforme a estação do ano, o cliente deve escolher refrigeração ou
aquecimento no termóstato da divisão (T). Não é possível efectuar
esta escolha através da interface de utilizador.
Quando o termóstato da divisão (T) solicita aquecimento ou refrige-
ração para efeitos de climatização, a bomba começa a trabalhar e a
unidade interior (2) comuta para o modo de refrigeração ou para o
modo de aquecimento. A unidade de exterior (1) começa a trabalhar
para alcançar a temperatura pretendida para a saída de água
(quente ou fria).
No modo de refrigeração, a válvula motorizada de 2 vias (13) fecha-
se, para evitar que a água fria percorra os circuitos de aquecimento
do piso (FHL, "Floor heating loops").
Certifique-se de que liga os fios do termóstato aos
terminais correctos (consulte "Ligação do cabo do
termóstato" na página 14) e de que os interruptores de
configuração são posicionados devidamente (consulte
"Configuração da instalação do termóstato da divisão" na
página 16).
A ligação da válvula de 2 vias (13) é diferente de uma
válvula NC ("normalmente fechada") ou NO ("normal-
mente aberta")! Certifique-se de que liga os terminais com
os números correctos, como se pormenoriza no esquema
eléctrico.
A determinação do funcionamento (ligar ou desligar o aquecimento
ou a refrigeração) é efectuada pelo termóstato da divisão. Não é
possível efectuá-la na interface de utilizador da unidade interior.
Aquecimento de águas domésticas
O aquecimento de águas domésticas é descrito em "Aplicação 2" na
página 3.
12 Tanque de água quente
doméstica
13 Válvula motorizada de
2 vias (fornecimento
local)
FCU1..3 Ventilo-convector
(fornecimento local)
FHL1..3 Circuito de aquecimento
de piso (fornecimento
local)
T Termóstato da divisão,
com comutação entre
refrigeração e aqueci-
mento (fornecimento
local)
