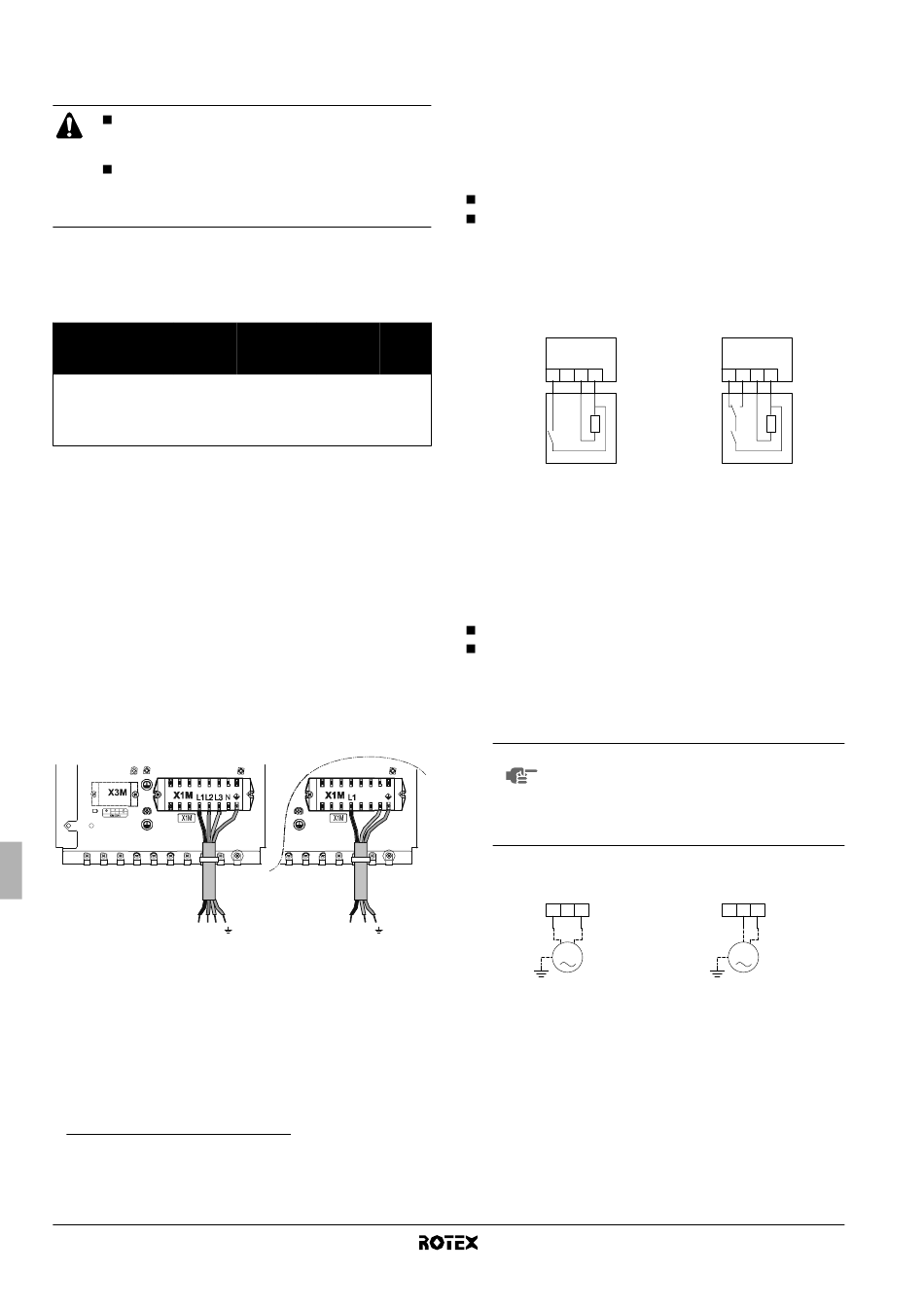

Connexion de l'alimentation électrique du chauffage
d'appoint
Configuration minimale du circuit et des câbles électriques
Veiller à utiliser un circuit d'alimentation spécifique
pour le chauffage d'appoint. Ne jamais utiliser un
circuit électrique partagé par un autre appareil.
Utiliser une seule et même alimentation électrique
pour l'unité extérieure, l'unité intérieure, le chauffage
d'appoint et le surchauffage (ballon d'eau chaude
sanitaire).
Ce circuit d'alimentation doit être protégé par les dispositifs de
sécurité requis en fonction des règles locales et nationales.
Sélectionner le câble électrique en fonction des réglementations
nationales et locales en vigueur. Pour le courant de service maximal
du chauffage d'appoint, se reporter au tableau ci-dessous.
(1) (2)
Capacité de
Modèle chauffage
d'unité intérieure d'appoint
RKHB*008AA3V3 3 kW
(a) (b)
RKHB*008AA3V3 6 kW
RKHB*008AA6WN 6 kW
RKHB*008AA9WN 9 kW
(a) Equipement conforme à EN/IEC 61000-3-12
(b) Cet équipement est conforme à EN/IEC 61000-3-11
l'impédance du système Z soit inférieur ou égale à Z
sys
entre l'alimentation de l'utilisateur et le système publique. L'installateur ou
l'utilisateur de l'équipement a la responsabilité – éventuellement en consultant
l'opérateur du réseau de distribution – de veiller à ce que l'équipement soit
uniquement raccordé à l'alimentation avec une impédance du système Z
inférieure ou égale à Z .
max
Procédure
1 A l'aide du câble approprié, raccorder le circuit électrique au
disjoncteur principal comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2 Raccorder le conducteur de terre (jaune/vert) à la vis de terre de
la borne X1M.
3 Fixer le câble au supports d'attache-câbles au moyen d'attache-
câbles aux pour réduire les contraintes.
Remarque: seul le câblage local pertinent est illustré.
3x 400 V
L1 L2 L3
(1) Norme technique européenne/internationale fixant les limites des courants
harmoniques produits par l'équipement raccordé aux systèmes basse tension
publiques avec une entrée de courant de >16 A et ≤75 A par phase.
(2) Norme technique européenne/internationale fixant les limites des variations de
tension, de fluctuation de tension et d'oscillation dans les systèmes
d'alimentation basse tension publiques pour équipements avec courant nominal
de ≤75 A.
Manuel d'installation
13
Tension
nominale du Courant de
chauffage service
Z (Ω)
d'appoint maximal
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
pour autant que
au point d'interface
max
sys
1x 230 V
N
L1 N
Raccordement du câble de thermostat
Le raccordement du câble de thermostat dépend de l'application.
Voir également "Exemples d'application typiques" à la page 3 et
"Configuration de l'installation du thermostat d'ambiance" à la
page 15 pour plus d'informations et connaître les options de
configuration concernant le fonctionnement de la pompe en
combinaison avec un thermostat d'ambiance.
Exigences de thermostat
Alimentation électrique: 230 V AC ou sur batterie
Tension de contact: 230 V.
Procédure
1 Raccorder le câble de thermostat aux bornes adéquates comme
illustré dans le schéma de câblage.
Thermostat de
chauffage uniquement
X2M
H C L N
1 2 3 4
th
2 Fixer le câble au supports d'attache-câbles au moyen d'attache-
câbles aux pour réduire les contraintes.
3 Mettre le microcommutateur SS2-3 de la carte PCB sur ON. Voir
"Configuration de l'installation du thermostat d'ambiance" à la
page 15 pour plus d'informations.
Raccordement des câbles de commande de vanne
Configuration minimale des vannes
Alimentation électrique: 230 V AC
Courant de service maximal: 100 mA
Câblage de la vanne 2 voies
1 A l'aide du câble approprié, raccorder le câble de commande de
vanne à la borne X2M comme illustré dans le schéma de
câblage.
Le câblage est différent pour une vanne NC
REMARQUE
(normalement
(normalement ouverte). Veiller à effectuer la
connexion aux numéros de bornes corrects
comme détaillé dans le schéma de câblage et les
illustrations ci-dessous.
Vanne 2 voies
normalement fermée (NC)
X2M 5 6 7
M
NC
2 Fixer le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Unité intérieure pour système de pompe à chaleur air à eau
Thermostat de
chauffage/refroidissement
X2M
H C L N
1 2 3 4
H C
th
fermée) et une vanne NO
Vanne 2 voies
normalement ouverte (NO)
X2M 5 6 7
M
NO
