Anwendung 4

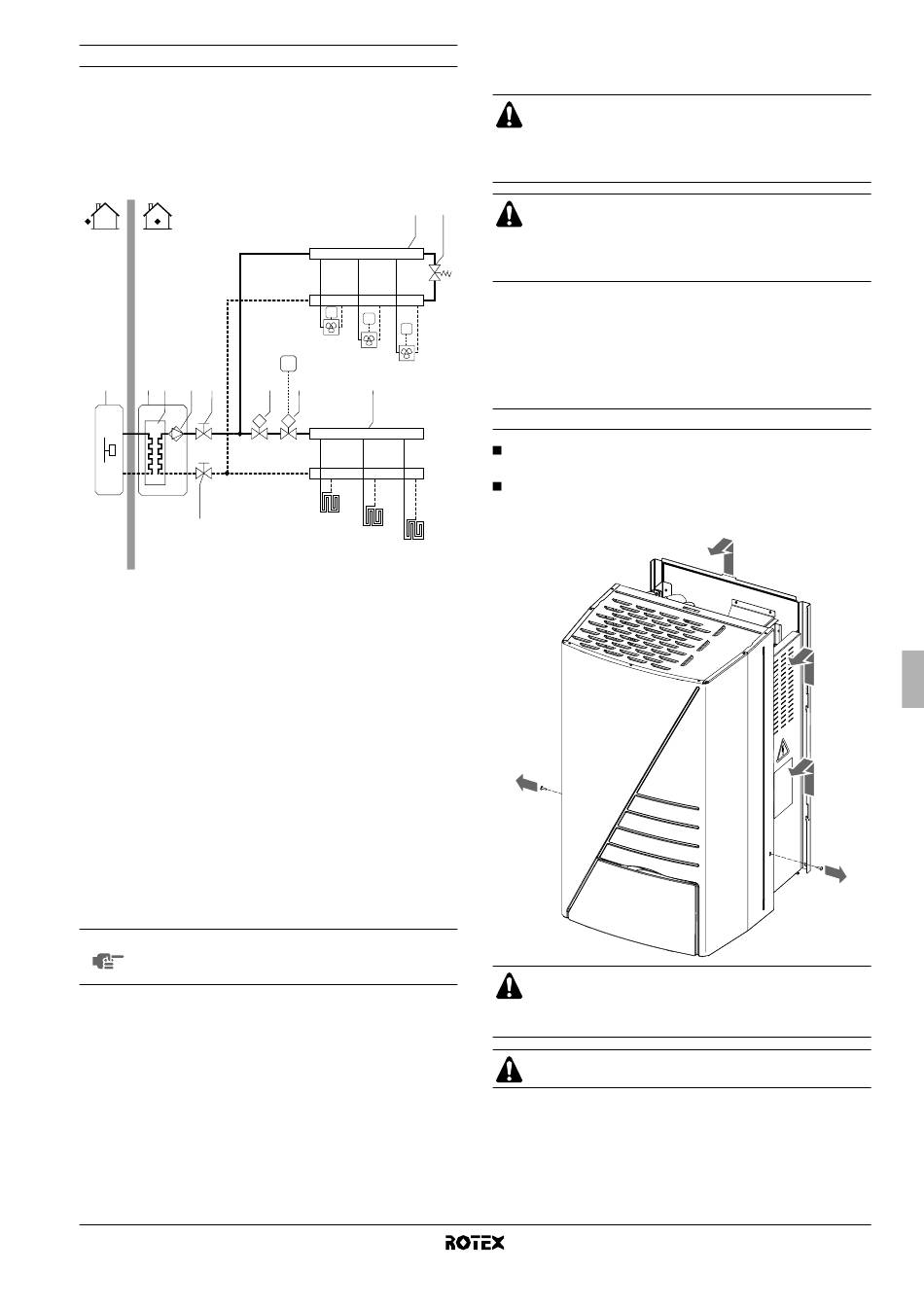

Anwendung der Raumkühlung und -heizung ohne einen an die
Inneneinheit angeschlossenen Raumthermostat, aber mit einem
Raumthermostat für reine Heizung, der die Bodenheizung regelt und
einem Kühl-/Heizthermostat, der die Ventilator-Konvektoren regelt.
Die Heizung erfolgt über Bodenheizungskreisläufe und Ventilator-
Konvektoren. Die Kühlung ist nur über Ventilator-Konvektoren
vorgesehen.
1 2 3 4 5
7
1 Außeneinheit
2 Inneneinheit
3 Wärmetauscher
4 Pumpe
5 Absperrventil
6 Kollektor (bauseitig)
7 Absperrventil
9 Bypass-Ventil
(bauseitig)
13 Motorisiertes
2-Wege-Ventil, um die
Bodenheizungskreisläu
fe während des Kühl-
betriebs abzuschalten
(bauseitig)
Pumpenbetrieb
Wenn kein Thermostat an die Inneneinheit (2) angeschlossen ist,
kann die Pumpe (4) so konfiguriert werden, dass sie entweder so
lange läuft wie die Inneneinheit eingeschaltet ist oder bis die
erforderliche Wassertemperatur erreicht wird.
HINWEIS Einzelheiten zur Pumpenkonfiguration können unter
"Konfiguration des Pumpenbetriebs" auf Seite 17
eingesehen werden.
Raumheizung und -kühlung
Der Kunde wählt entsprechend der Jahreszeit Kühlen oder Heizen
über die Benutzerschnittstelle an der Inneneinheit.
Die Außeneinheit (1) nimmt den Betrieb im Kühlmodus oder
Heizmodus auf, um die Soll-Austrittswassertemperatur zu erreichen.
Das 2-Wege-Ventil (13) ist geöffnet, wenn die Einheit sich im Heiz-
modus befindet. Heißes Wasser wird sowohl von den Ventilator-
Konvektoren als auch den Bodenheizungskreisläufen geliefert.
RKHBH/X008AA
Innengerät für Luft-Wasser-Wärmepumpe
4PW50203-1A
6
T4
T5
T6
FCU1
FCU2
T
FCU3
13 14 6
M M
FHL1
FHL2
FHL3
14 Motorisiertes
2-Wege-Ventil zur
Aktivierung des Raum-
thermostats (bauseitig)
FCU1..3 Ventilator-Konvektor mit
Thermostat (bauseitig)
FHL1..3 Bodenheizungskreislauf
(bauseitig)
T Raumthermostat für
reine Heizung (bauseitig)
T4..6 Einzelner
Raumthermostat für
einen mit Ventilator-
Konvektoren
geheizten/gekühlten
Raum (bauseitig)
Wenn die Einheit im Kühlmodus ist, wird das motorisierte 2-Wege-
Ventil (13) geschlossen, um zu verhindern, dass kaltes Wasser durch
die Bodenheizungskreisläufe (FHL) läuft.
Beim Schließen mehrere Kreisläufe im System über fern-
geregelte Ventile,
Bypassventil (9) zu installieren, um die Aktivierung des
Strömungsschalters
vermeiden. Siehe auch "Anwendung 2" auf Seite 3.
Die Verkabelung des 2-Wege-Ventils (13) unterscheidet
9
sich von einem NC-Ventil (normal geschlossen) und einem
NO-Ventil (normal geöffnet)! Achten Sie darauf an die
korrekten Klemmennummern anzuschließen, wie es im
Elektroschaltplan ausführlich dargestellt ist.
Die EIN/AUS Einstellung des Kühl-/Heizvorgangs erfolgt über die
Benutzerschnittstelle an der Inneneinheit.
Ü
BERSICHT DER
Öffnen der Inneneinheit
Durch die vordere Klappe der Innengerät-Abdeckung haben Sie
Zugriff auf das Manometer und die Bedienelemente.
Die Abdeckung der Inneneinheit kann durch Lösen der 2 seit-
lichen Schrauben und Losmachen der Abdeckung entfernt
werden.
Achten Sie darauf, die Abdeckung mit den Schrauben und
den Nylonunterlegscheiben bei Montage der Abdeckung
zu befestigen (Schrauben und Nylonunterlegscheiben
werden als Zubehör geliefert).
Die Teile innen in der Einheit können heiß sein.
kann es erforderlich
als Sicherheitsvorrichtung
I
NNENEINHEIT
Installationsanleitung
sein, ein
zu
