Arranque Y Configuración; Descripción General De Los Ajustes Del Interruptor Dip - Rotex RKHBH008AA Manuel D'installation

Tipos posibles de tarifas reducidas

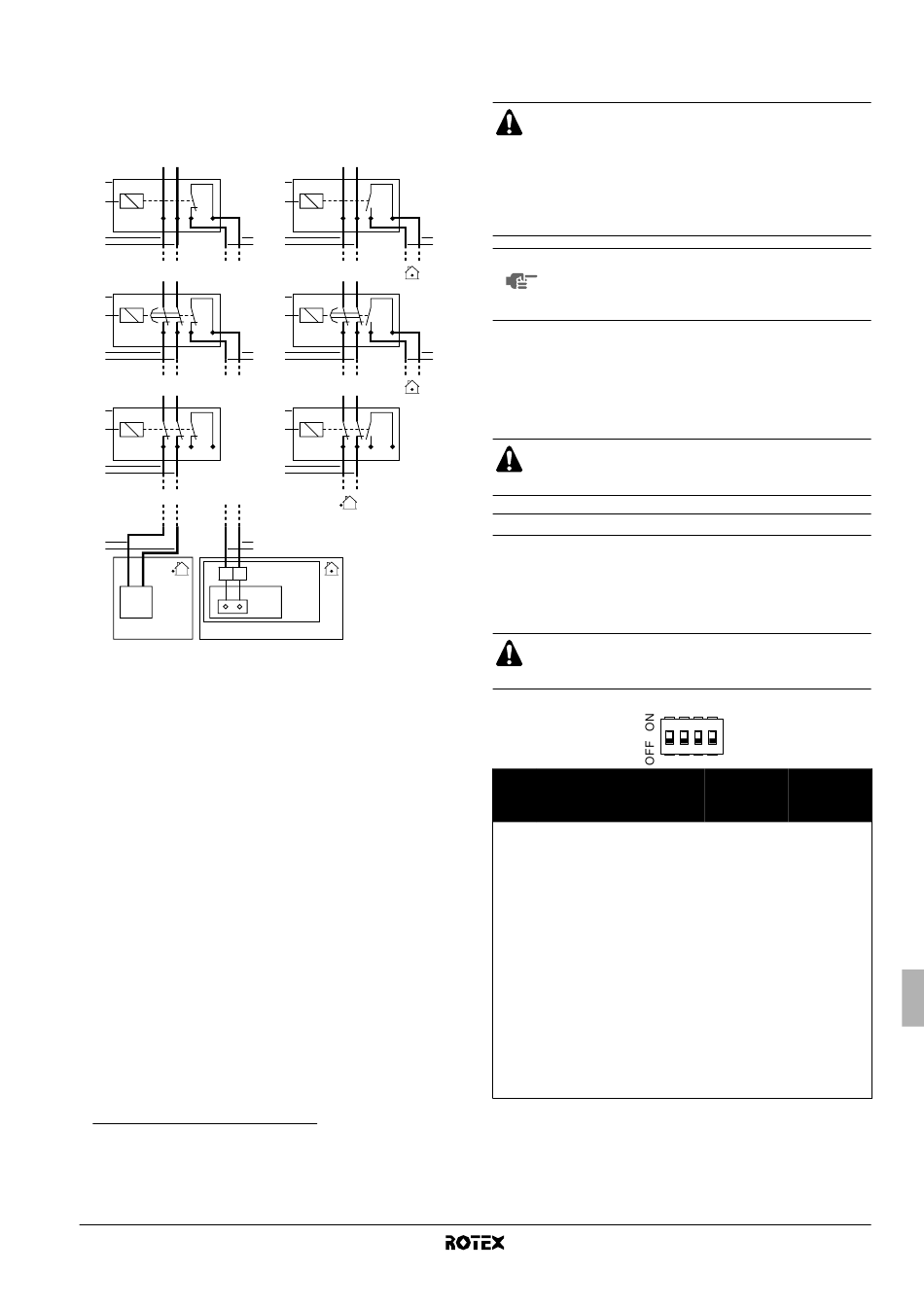

La siguiente figura ilustra los posibles conexiones y requisitos para
conectar el equipo a dichas tomas de suministro:
[D-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
X40A
RHQ KHBH/X
* *
1 Caja de suministro de tarifa reducida
2 El receptor controla la señal de la compañía eléctrica
3 Suministro de alimentación a la unidad exterior
(consulte el manual de instalación suministrado con la unidad
exterior)
4 Contacto desenergizado a la unidad interior
Cuando la unidad exterior está conectada a una tarifa reducida, el
contacto desenergizado del receptor que controla la señal de tarifa
reducida de la compañía eléctrica debe conectarse a los terminales
17 y 18 del X2M (tal y como se ilustra en la figura de arriba).
Cuando el parámetro [D-01]=1 en el momento en que la compañía
eléctrica envía la señal de tarifa reducida, ese contato se abrirá y la
unidad se conmutará en modo de apagado forzado
Cuando el parámetro [D-01]=2 en el momento en que la compañía
eléctrica envía la señal de tarifa reducida, ese contato se cerrará y la
unidad se conmutará en modo de apagado forzado
Tipo 1
El suministro de alimentación a tarifa reducida es del tipo sin
interrupción del suministro eléctrico.
Tipo 2
El suministro a tarifa reducida es del tipo en el que el suministro se
corta al transcurrir el tiempo.
(1) Cuando la señal vuelve a desbloquearse, el contacto desenergizado se cerrará y
la unidad volverá a funcionar. Por lo tanto, se recomienda dejar activada la
función de reinicio automático. Consulte el apartado "[3] Reinicio automático" en
la página 20.
(2) Cuando la señal vuelve a desbloquearse, el contacto desenergizado se abrirá y
la unidad volverá a funcionar. Por lo tanto, se recomienda dejar activada la
función de reinicio automático. Consulte el apartado "[3] Reinicio automático" en
la página 20.
RKHBH/X008AA
Unidad interior para bomba de calor de aire-agua
4PW50203-1A
[D-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
2 S2S
3
4
X2M
A1P
(1)
.
(2)
.
Tipo 3
El suministro de alimentación a tarifa reducida es del tipo en el que el
suministro eléctrico se interrumpe de inmediato.
Cuando conecte el equipo a una conexión de suministro a
tarifa reducida debe cambiar el ajuste de campo [D-01],
mientras que cuando lo conecte a una tarifa reducida del
tipo sin interrupción debe cambiar los ajustes de campo
[D-01] y [D-00] (tal y como se ilustra más arriba en el
tipo 1). Consulte
alimentación a tarifa reducida" en la página 23 del capítulo
"Configuración personalizada".
4
NOTA Si el suministro a tarifa reducida es del tipo en que el
suministro no se interrumpe, la unidad se conmutará
en apagado forzado. Aún es posible controlar la
bomba solar.
A
4
RRANQUE Y CONFIGURACIÓN
El instalador debería configurar la unidad interior para ajustarla al
entorno de instalación (clima exterior, accesorios instalados, etc.),
así como a los conocimientos del usuario.
Es importante que el instalador lea toda la información de
este capítulo en el orden correcto y que el sistema de
configure debidamente.
Descripción general de los ajustes del interruptor DIP
El interruptor DIP SS2 está ubicado en la tarjeta de circuito impreso
del cuadro de interruptores (véase "Componentes principales de la
caja de conexiones" en la página 7) y permite configurar la
instalación del depósito de agua caliente sanitaria, la conexión del
termostato de la habitación y el funcionamiento de la bomba.
Apague la alimentación antes de abrir el panel de
mantenimiento de la caja de interruptores y realizar
cambios en la configuración del interruptor DIP.
Inter-
ruptor
DIP
SS2 Descripción
1 No aplicable para el instalador
2 Instalación del depósito de agua
caliente sanitaria
(Consulte "Configuración de la
instalación del depósito de agua
caliente sanitaria" en la
página 18)
3 Conexión del termostato de la
habitación
(Consulte "Configuración de la
instalación del termostato de la
habitación" en la página 17)
(a)
4 Este ajuste
modo de funcionamiento
cuando existe una mayor
demanda de
calefacción/refrigeración de la
habitación y del calentamiento
del agua sanitaria al mismo
tiempo.
(a) sólo es aplicable si el interruptor DIP 2 = ON
el apartado "[D] Suministro
1 2 3 4
ON
—
Instalado
Termostato de
la habitación
conectado
determina el Prioridad de
calefacción/ref
rigeración
Manual de instalación
de
OFF
(Por defecto)
No instalado
(por defecto)
Ningún
termostato de
la habitación
conectado
(por defecto)
Sin prioridad
(por defecto)
16
