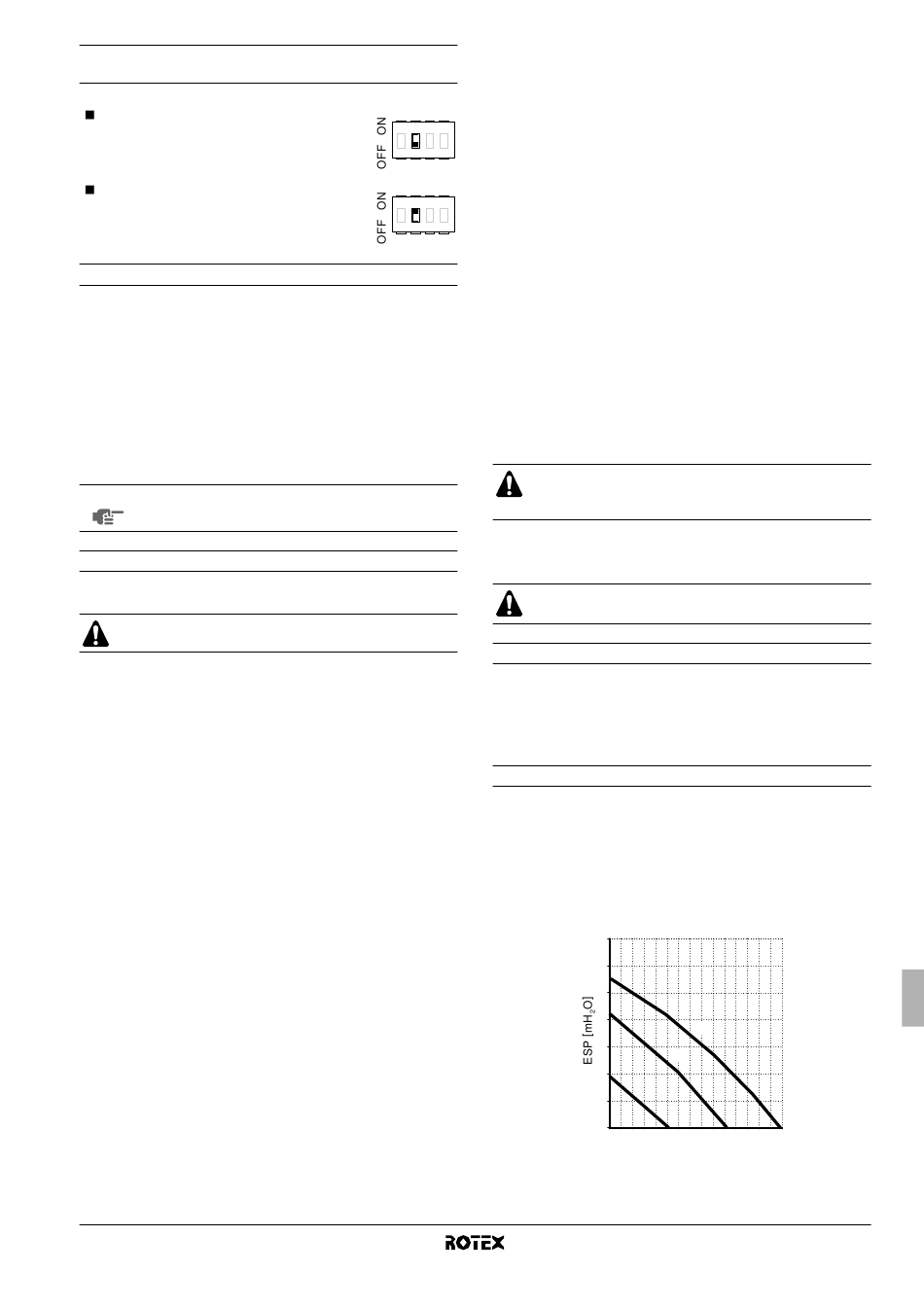

Configuración de la instalación del depósito de agua
caliente sanitaria
Si no hay ningún depósito de agua caliente
sanitaria instalado, el
conmutación SS2-2 deberá ajustarse en OFF
(ajuste por defecto).
Si hay un depósito de agua caliente
sanitaria instalado, el
conmutación SS2-2 deberá ajustarse en ON.

Arranque inicial a bajas temperaturas ambiente exteriores

Durante la puesta en marcha inicial y si la temperatura del agua es
baja, es importante que ésta se caliente gradualmente. De lo
contrario, podrían producirse grietas en los suelos de hormigón
debido al cambio brusco de temperatura. Para obtener información
detallada, póngase en contacto con el contratista de construcción
responsable del cemento armado.
Para ello, es posible reducir la temperatura de ajuste mínma del agua
de salida hasta alcanzar un valor entre 15°C y 25°C regulando el
ajuste de campo [9-01] (límite inferior del punto de referencia de
calefacción). Consulte el apartado "Configuración personalizada" en
la página 19.
El calentamiento entre 15°C y 25°C sólo se realiza
NOTA
mediante el calefactor auxiliar.

Comprobaciones previas al funcionamiento

Comprobaciones antes del arranque inicial

Corte la alimentación antes de realizar ninguna conexión.
Después de la instalación de la unidad, antes de conectar el
interruptor automático del circuito, compruebe lo siguiente:
1 Cableado de obra
Asegúrese de que el cableado de conexión entre el panel de
alimentación local y la unidad interior, entre la unidad exterior y
la unidad interior, entre la unidad interior y las válvulas (si
procede), entre la unidad interior y el termostato de habitación
(si procede) y entre la unidad interior y el depósito de agua
caliente sanitaria hayan sido instalados conforme a las
instrucciones descritas en el capítulo "Cableado de obra" en la
página 12, conforme a los diagramas de cableado y la
normativa europea y nacional vigente.
2 Fusibles y dispositivos de protección
Compruebe que los fusibles u otros dispositivos de protección
instalados localmente son del tamaño y tipo especificados en el
capítulo "Especificaciones técnicas" en la página 30. Asegúrese
de que no se ha puenteado ningún fusible ni dispositivo de
protección.
3 Disyuntor de la resistencia eléctrica F2B
No olvide encender el disyuntor F2B del circuito de la
resistencia eléctrica en la caja de interruptores (sólo se aplica
en unidades con depósito de agua caliente sanitaria opcional
instalado).
4 Cableado para toma de tierra
Asegúrese de que los cables para toma de tierra han sido
conectados correctamente y de que los terminales de toma de
tierra están apretados.
5 Cableado interno
Realice una comprobación visual del cuadro eléctrico para veri-
ficar que no hay conexiones sueltas o componentes eléctricos
dañados.
RKHBH/X008AA
Unidad interior para bomba de calor de aire-agua
4PW50203-1A
interruptor de 1 2 3 4
1 2 3 4
interruptor de
6 Fijación
Compruebe que la unidad está fijada correctamente para evitar
ruidos y vibraciones anormales cuando ponga en marcha la
unidad.
7 Daños en el equipo
Compruebe en el interior de la unidad si hay componentes
dañados o tubos aplastados.
8 Fugas de refrigerante
Compruebe en el interior de la unidad que no hay fugas de
refrigerante. Si las hubiese, póngase en contacto con el
distribuidor local.
9 Voltaje de la alimentación eléctrica
Compruebe el voltaje de la alimentación eléctrica en el panel de
alimentación local. El voltaje debe corresponder al de la etiqueta
de identificación de la unidad.
10 Válvula de purga de aire
Asegúrese de que la válvula de purga de aire está abierta (al
menos 2 vueltas).
11 Válvula de alivio de presión
Asegúrese de que el recipiente del calefactor auxiliar está lleno
de agua abriendo la válvula de alivio de presión Debería salir
agua en lugar de aire.
La operación del sistema con el depósito del calefactor
auxiliar completamente lleno de agua causará daños en el
calefactor auxiliar.
12 Válvulas de cierre
Asegúrese de que las válvulas de cierre están correctamente
instaladas y completamente abiertas.
Hacer funcionar el sistema con las válvulas cerradas
dañaría la bomba!

Encendido de la unidad interior

Cuando la unidad está encendida, "88" aparece en la interfaz del
usuario durante su inicialización, la cual podría durar un tiempo total
de 30 segundos. Durante este proceso, la interfaz del usuario no
puede operarse.

Ajuste de la velocidad de la bomba

La velocidad de la bomba puede seleccionarse en la bomba (véase
"Componentes principales" en la página 6).
El ajuste por defecto es la velocidad máxima (III). Si el caudal de
agua en el sistema es demasiado elevado (p.ej. ruido del agua que
circula por la instalación) su velocidad puede reducirse (I o II).
La presión estática exterior disponible (ESP, expresado en mH
función del flujo de agua (l/min) se indica en la siguiente gráfica.
7
6
5
4
3
2
I
1
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
O) en
2
III
II
[ l/min ]
