Procedimento
Para alterar uma ou mais regulações locais, proceda da forma que
se indica de seguida.
3
2

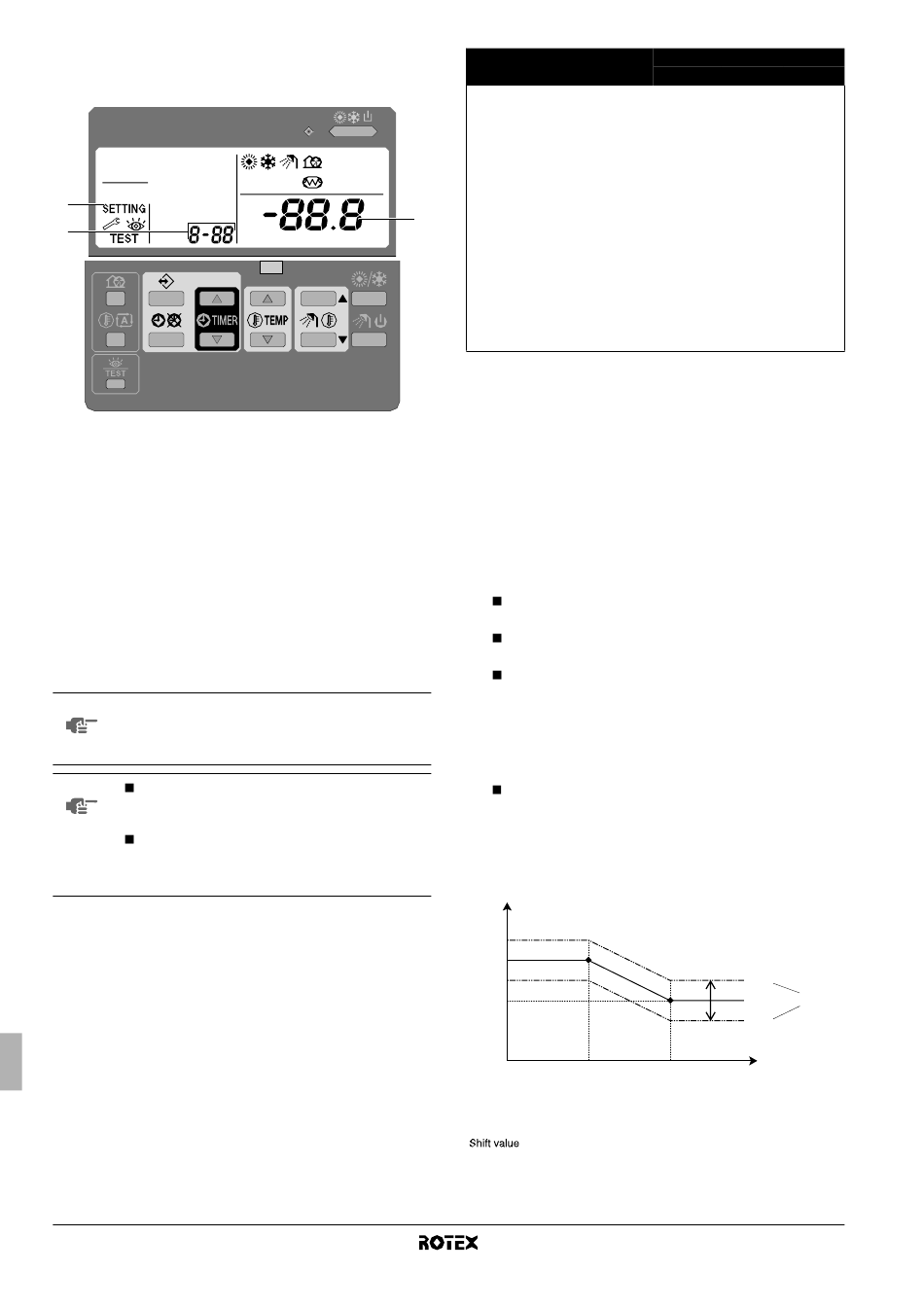

Carregue no botão z durante pelo menos 5 segundos, para
1
entrar em FIELD SET MODE (modo de regulações locais).
É apresentado o ícone $ (3). É indicado o código da
regulação local que se encontra escolhida ; (2), com o valor
regulado à direita - (1).
Carregue no botão bgi para escolher o primeiro código
2
da regulação local desejada.
Carregue no botão bgj para escolher o segundo código
3
da regulação local desejada.
4 Carregue nos botões pfi e pfj para alterar o
valor regulado para a regulação local escolhida.
5 Guarde o valor novo, carregando no botão pr.
6 Repita os passos 2 a 4, para alterar outras regulações locais
que deseje.
Quando estiver satisfeito, carregue no botão z para sair do
7
FIELD SET MODE (modo de regulações locais).
NOTA As alterações efectuadas a uma regulação local só
são armazenadas quando se carrega no botão pr.
Se mudar o código de regulação ou carregar no botão
z, a alteração efectuada é anulada.
NOTA Antes da unidade ser embalada, as regulações
foram efectuadas para os valores indicados em
"Tabela de regulações locais" na página 24.
Ao sair do FIELD SET MODE (modo de
regulações locais), pode ser apresentada a
indicação "88" no visor LCD da interface de
utilizador, enquanto a unidade se inicializa.
Descrição pormenorizada
[0] Nível de permissões do utilizador
Se for necessário, é possível fazer com que alguns botões da inter-
face de utilizador não fiquem acessíveis ao utilizador.
Estão disponíveis três níveis de permissões (consulte a tabela que
se segue). A comutação entre o nível 1 e o nível 2/3 é efectuada
carregando simultaneamente nos botões pfi e pfj, e
de imediato carregando simultaneamente nos botões s e ba, e
mantendo carregados todos os 4 botões durante pelo menos
5 segundos (em modo normal). Note-se que não é dada nenhuma
indicação na interface de utilizador. Após escolher o conjunto dos
níveis 2 e 3, o nível de permissões efectivamente escolhido (o nível 2
ou o nível 3) é determinado pela regulação local [0-00].
Manual de instalação
19
Botão
Botão do modo de
baixo ruído
Botão do ponto de
regulação dependente
das condições
climatéricas
Botão de activação e
desactivação do
temporizador
1
Botão de programação
Botões de regulação
temporal
Botão de inspecção ou
teste de
funcionamento
[1] Ponto de regulação dependente das condições climatéricas
(apenas no funcionamento só de aquecimento)
As regulações de campo do ponto de regulação dependente das
condições climatéricas definem os parâmetros do funcionamento
automático da unidade face às condições climatéricas. Quando o
funcionamento automático face às condições climatéricas está
activo, a temperatura da água é determinada automaticamente, com
base na temperatura exterior: temperaturas exteriores mais baixas
originam água mais quente, e vice-versa. Em funcionamento auto-
mático face às condições climatéricas, o utilizador tem a possibili-
dade de desviar para cima ou para baixo a temperatura pretendida
para a água, num intervalo de 5°C. Consulte o manual de operações
para obter mais informações acerca do funcionamento automático
face às condições climatéricas.
[1-00] Temperatura ambiente baixa (Lo_A): temperatura
exterior baixa.
[1-01] Temperatura ambiente alta (Hi_A): temperatura
exterior alta.
[1-02] Ponto de regulação com temperatura ambiente baixa
(Lo_Ti): a temperatura pretendida para a água, quanto a
temperatura exterior é igual ou inferior ao valor considerado
baixo para a temperatura ambiente (Lo_A).
Tenha em atenção que o valor Lo_Ti deve ser superior ao
valor Hi_Ti, visto que para temperaturas exteriores mais
baixas (ou seja, Lo_A), é necessário ter água mais quente.
[1-03] Ponto de regulação com temperatura ambiente alta
(Hi_Ti): a temperatura pretendida para a água, quanto a
temperatura exterior é igual ou superior ao valor considerado
alto para a temperatura ambiente (Hi_A).
Tenha em atenção que o valor Hi_Ti deve ser inferior ao valor
Lo_Ti, visto que para temperaturas exteriores mais elevadas
(ou seja, Hi_A), não é necessário ter água tão quente.
T
t
Lo_Ti
Hi_Ti
Lo_A
T
Temperatura desejada para a água
t
T
Temperatura ambiente (exterior)
A
= Desvio
Unidade interior para o sistema de bomba de calor ar/água
Nível de permissões
1 2
s
disponível —
ba
disponível —
pr
disponível disponível
<
disponível —
pf
i
disponíveis —
pf
j
z
disponível —
+ 05
00
– 05
Hi_A T
A
RKHBH/X008AA
3
—
—
—
—
—
—
Shift value
4PW50203-1A
