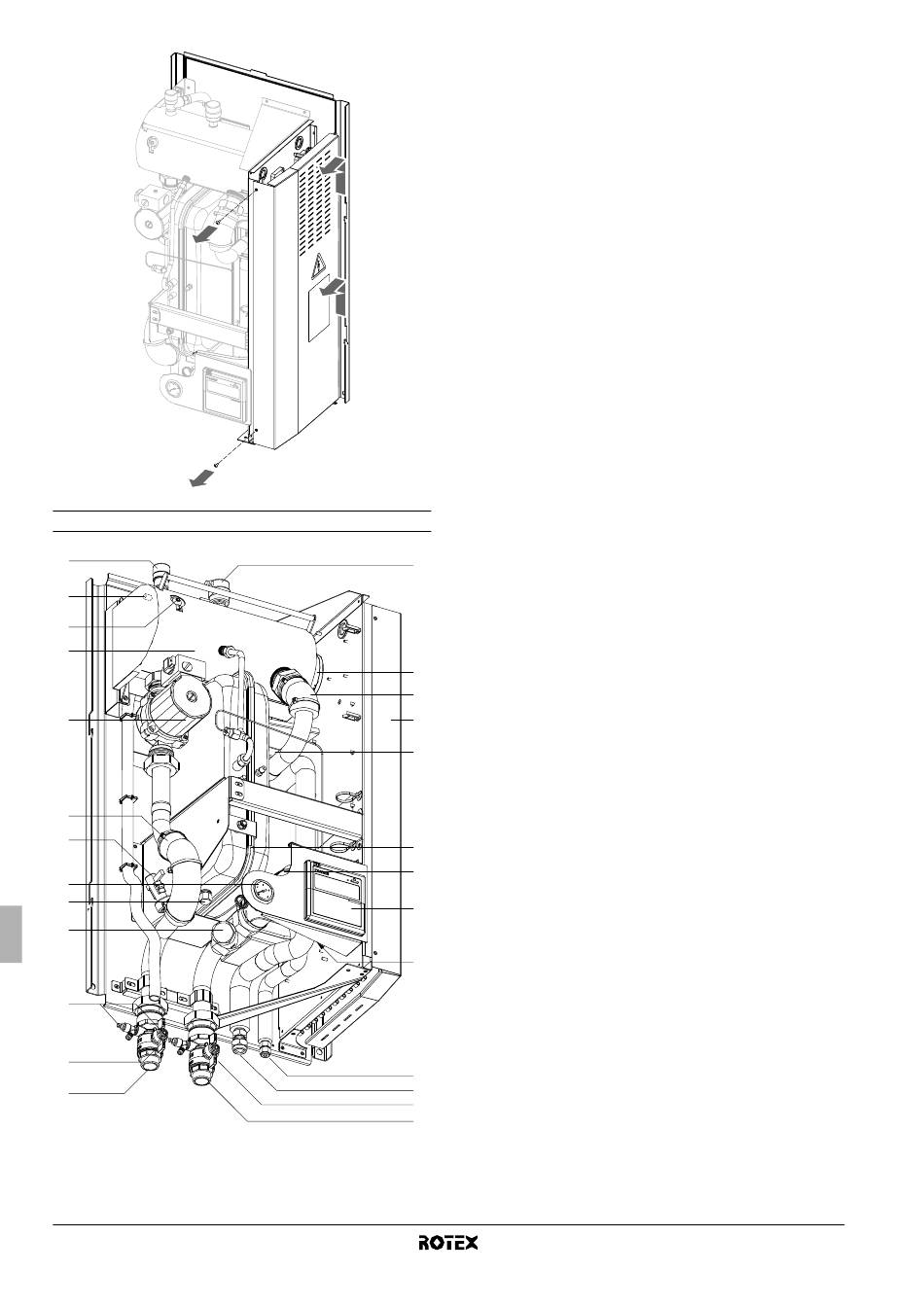

Hoofdcomponenten

22
21
20
19
18
3
17
16
15
14
13
10
12
Montagehandleiding
6
1. Ontluchtingsklep
De resterende lucht in het watercircuit wordt automatisch ver-
wijderd via de ontluchtingsklep.
2. Backupverwarming
De backupverwarming bestaat uit een elektrisch verwarmings-
element dat een bijkomende verwarmingscapaciteit voor het
watercircuit biedt als de verwarmingscapaciteit van de buitenunit
niet toereikend is wegens lage buitentemperaturen.
3. Temperatuursensoren
Vier temperatuursensoren bepalen de water- en koelmiddel-
temperatuur op verschillende punten in het watercircuit.
4. Schakelkast
De schakelkast bevat de voornaamste elektronische en elek-
trische onderdelen van de binnenunit.
5. Warmtewisselaar
6. Expansievat (10 l)
7. Gebruikersinterface
Via de gebruikersinterface kunnen de installateur en de gebrui-
ker de unit instellen, gebruiken en onderhouden.
8. Aansluiting van koelmiddelvloeistof
9. Aansluiting van koelmiddelgas
10. Afsluiters (accessoire)
Met de afsluiters op de waterinlaataansluiting en de water-
uitlaataansluiting kan het watercircuit van de binnenunit worden
afgesloten van het residentieel watercircuit. Dit vergemakkelijkt
het aflaten en vervangen van het filter van de binnenunit.
11. Aansluiting van waterinlaat
12. Aansluiting van wateruitlaat
13. Aftap- en vulkranen
1
14. Waterfilter
Het waterfilter verwijdert verontreinigingen uit het water om
schade aan de pomp of verstopping van de verdamper te voor-
komen. Maak het waterfilter op regelmatige tijdstippen schoon.
Zie "Onderhoud" op pagina 25.
15. Aftapkraan expansievat
Met de aftapkraan van het expansievat kan het resterende water
2
in het expansievat worden verwijderd nadat het al met de aftap-
3
en vulkranen is afgelaten.
4
16. Manometer
De manometer geeft de waterdruk in het watercircuit aan.
5
17. Stromingsschakelaar
De stromingsschakelaar controleert de stroming in het water-
circuit en beschermt de warmtewisselaar tegen bevriezing en de
pomp tegen beschadiging.
18. Pomp
De pomp circuleert het water in het watercircuit.
6
19. Vat backupverwarming
3
De backupverwarming verwarmt het water in het vat van de
backupverwarming.
7
20. Thermische beveiliging backupverwarming
De backupverwarming is uitgerust met een thermische beveili-
ging. De thermische beveiliging wordt geactiveerd wanneer de
3
temperatuur te hoog wordt.
21. Thermische zekering backupverwarming
De backupverwarming is uitgerust met een thermische zekering.
De thermische zekering springt wanneer de temperatuur te
hoog wordt (hoger dan de temperatuur van de thermische
beveiliging van de backupverwarming).
22. Drukveiligheidsklep
8
De drukveiligheidsklep voorkomt een te hoge waterdruk in het
9
watercircuit door open te gaan vanaf een druk van 3 bar en wat
10
water te laten ontsnappen.
11
