NOTA Quando um termóstato da divisão está ligado à
unidade interior, os temporizadores de aqueci-
mento e de refrigeração nunca estão disponíveis.
Os restantes temporizadores não são afectados.
Para mais informações acerca dos temporiza-
dores, consulte o Manual de Operações.
Se um termóstato da divisão estiver ligado à
unidade interior, quando se carrega nos botões
= ou y, o indicador de controlo central (e)
pisca, para indicar que o termóstato da divisão
assume prioridade e controla o ligar e o desligar e
as comutações entre aquecimento e refrigeração.

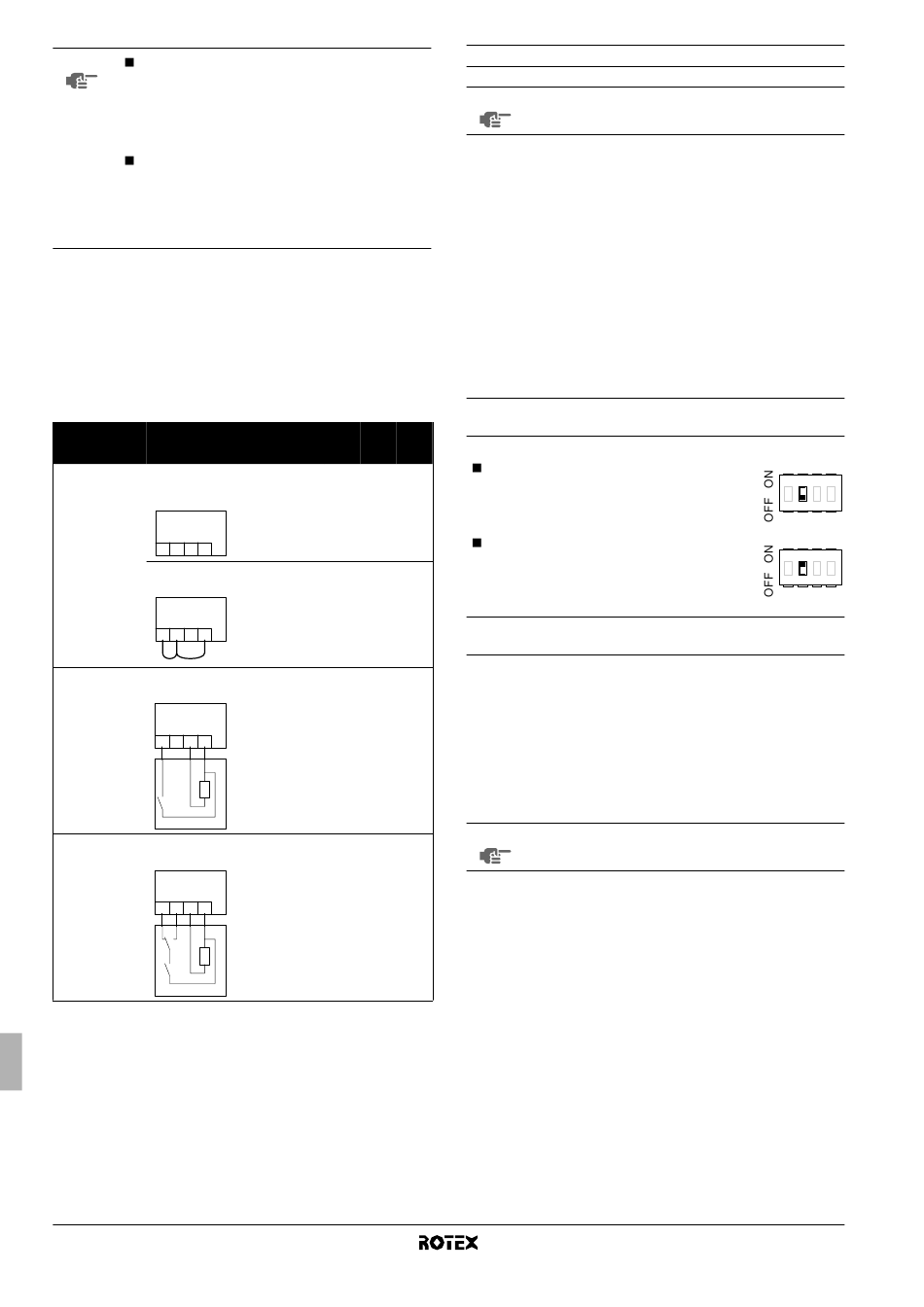

A tabela que se segue resume a configuração necessária e as
ligações eléctricas do termóstato à placa de bornes, na caixa de
distribuição. O funcionamento da bomba é indicado na terceira
coluna. As três últimas colunas indicam se as seguinte funções
estão disponíveis na interface de utilizador (IU) ou se são
controladas pelo termóstato (T):
• ligar e desligar (y) a climatização (aquecimento ou
refrigeração do ambiente)
• comutação entre refrigeração e aquecimento (=)
• temporizadores de aquecimento e refrigeração (pr)
Termóstato Configuração
Sem termóstato • SS2-3 = OFF
• cabos:
(nenhum)
X2M
H C L N
1 2 3 4
• SS2-3 = ON
• cabos:
X2M
H C L N
1 2 3 4
Termóstato só • SS2-3 = ON
de aquecimento • cabos:
X2M
H C L N
1 2 3 4
th
Termóstato com • SS2-3 = ON
• cabos:
comutação entre
aquecimento e
X2M
refrigeração
H C L N
1 2 3 4
H C
th
th =
C =
H =
L, N =
(a) A bomba pára quando a climatização (aquecimento/refrigeração) é desligada ou
quando a água atinge a temperatura desejada, previamente regulada na
interface de utilizador. Quando a climatização é ligada, a bomba trabalha durante
3 minutos, de 5 em 5 minutos, para verificar a temperatura da água.
Manual de instalação
17
Funciona-
mento da
bomba y y y y = = = = p p p p r r r r
determinado IU IU IU
pela tempera-
tura de saída
(a)
da água
ligada durante IU IU IU
a refrigeração
ou aqueci-
mento do
ambiente
y
( )
ligada quando T — —
há um pedido
de aqueci-
mento por
parte do
termóstato da
divisão
ligada quando T T —
há um pedido
de aqueci-
mento ou de
refrigeração
por parte do
termóstato da
divisão
Contacto do termóstato
Contacto de refrigeração
Contacto de aquecimento
230 V CA
Configuração do funcionamento da bomba
NOTA
Para regular a velocidade da bomba, consulte
"Regulação da velocidade da bomba" na página 18.
Sem termóstato de divisão
Quando não está ligado nenhum termóstato à unidade interior, o
funcionamento da bomba é determinado pela temperatura de saída
da água.
Para forçar a bomba a trabalhar continuamente, quando não está
ligado nenhum termóstato de divisão, proceda da seguinte forma:
- ligue o interruptor de configuração SS2-3;
- curto-circuite os terminais 1-2-4, na placa de bornes da
caixa de distribuição.
Com termóstato de divisão
Se estiver ligado à unidade interior um termóstato, a bomba trabalha
continuamente sempre que houver um pedido de aquecimento ou de
refrigeração proveniente do termóstato.
Configuração da instalação do tanque de água quente
doméstica
Quando não está instalado nenhum tanque
de água quente doméstica, o interruptor
SS2-2 deve estar na
(predefinição).
Quando está instalado um tanque de água
quente doméstica, o interruptor SS2-2 deve
estar na posição ON.
Arranque inicial com baixa temperatura ambiente
exterior
Durante o arranque inicial e quando a temperatura da água está
baixa, é importante aquecer a água gradualmente. Se tal não se
verificar, podem surgir rachas nos chãos de cimento, devido às
mudanças bruscas de temperatura. Contacte o responsável pela
execução técnica da betonagem do edifício, para mais informações.
Para tal, a temperatura mais baixa regulada para a água pode
descer para um valor entre 15°C e 25°C, regulando os ajustes locais
[9-01] (limite inferior para o ponto de regulação em aquecimento).
Consulte "Regulações locais" na página 18.
NOTA O aquecimento entre 15°C e 25°C é efectuado apenas
pelo aquecedor de reserva.
Unidade interior para o sistema de bomba de calor ar/água
1 2 3 4
posição OFF
1 2 3 4
RKHBH/X008AA
4PW50203-1A
