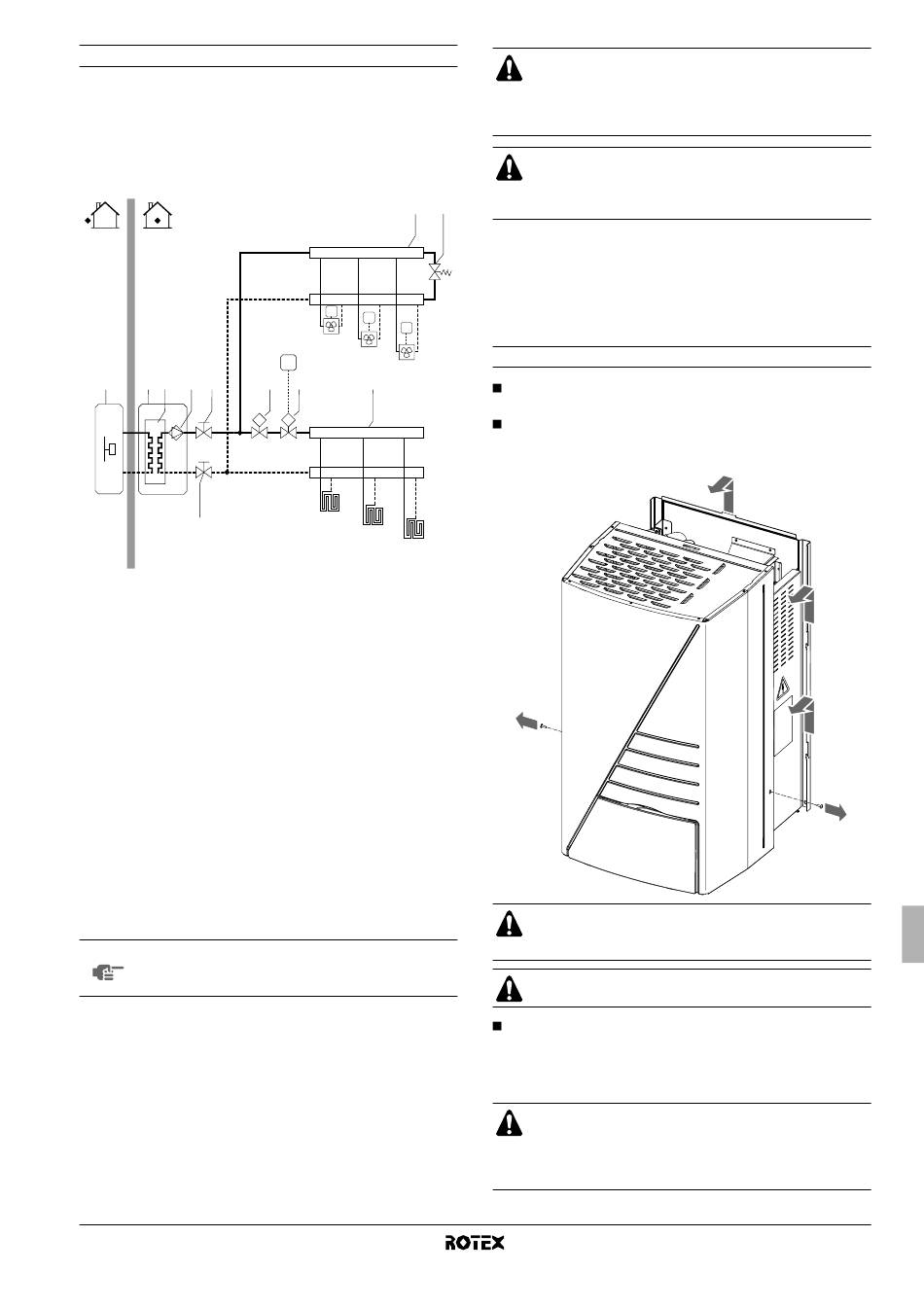

Toepassing 4

Toepassing voor koelen en verwarmen van ruimten zonder op de
binnenunit aangesloten kamerthermostaat, maar met een
kamerthermostaat voor alleen verwarmen voor de vloerverwarming
en een thermostaat voor koelen/verwarmen voor de ventilator-
convectoren. Verwarmen door middel van vloerverwarmingslussen
en ventilatorconvectoren. Koelen alleen door middel van de
ventilatorconvectoren.
1 2 3 4 5
7
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Pomp
5 Afsluiter
6 Verdeelstuk
(lokale levering)
7 Afsluiter
9 Omloopklep
(lokale levering)
13 Gemotoriseerde
2-wegsklep voor
uitschakelen van de
vloerverwarmings-
lussen tijdens koelen
(lokale levering)
Pompwerking
Zonder op de binnenunit (2) aangesloten thermostaat kan de pomp
(4) worden geconfigureerd om te werken zolang de binnenunit is
ingeschakeld, of tot de vereiste watertemperatuur is bereikt.
LET OP Meer informatie over de configuratie van de pomp
vindt u in "Configuratie van de pompwerking" op
pagina 16.
Verwarmen en koelen van ruimten
Afhankelijk van het seizoen kiest de klant via de gebruikersinterface
op de binnenunit koelen of verwarmen.
De buitenunit (1) begint te werken in de koel- of de verwarmingsstand
om de doeltemperatuur van het uitgaande water te bereiken.
Wanneer de unit in de verwarmingsstand staat, is de 2-wegsklep (13)
open. Warm water wordt zowel naar de ventilatorconvectoren als
naar de vloerverwarmingslussen gestuurd.
Wanneer de unit in de koelstand staat, is de gemotoriseerde
2-wegsklep (13) gesloten om te voorkomen dat koud water in de
vloerverwarmingslussen (FHL) wordt gestuurd.
RKHBH/X008AA
Binnenunit voor lucht-water-warmtepompsysteem
4PW50203-1A
6
T4
T5
T6
FCU1
FCU2
T
FCU3
13 14 6
M M
FHL1
FHL2
FHL3
14 Gemotoriseerde
2-wegsklep voor
activering van de kamer-
thermostaat (lokale
levering)
FCU1..3 Ventilatorconvector
met thermostaat
(lokale levering)
FHL1..3 Vloerverwarmingslus
(lokale levering)
T Kamerthermostaat
voor alleen verwarmen
(lokale levering)
T4..6 Individuele
kamerthermostaat voor
met ventilatorconvector
verwarmde/gekoelde
kamer (lokale levering)
Wanneer meerdere lussen in het systeem door op afstand
gestuurde kleppen worden afgesloten, moet mogelijk een
omloopklep (9) worden gemonteerd om te voorkomen dat
de beveiliging met debietschakelaar wordt geactiveerd. Zie
ook "Toepassing 2" op pagina 3.
De bedrading van de 2-wegsklep (13) verschilt voor een
NC-klep (normaal gesloten) en een NO-klep (normaal
open)! Sluit
9 aangegeven in het bedradingsschema.
Via de gebruikersinterface op de binnenunit wordt de AAN/UIT-
instelling van verwarmen/koelen bepaald.
O
VERZICHT VAN DE BINNENUNIT

Binnenunit openen

De frontklep op het deksel van de binnenunit biedt toegang tot
de manometer en de gebruikersinterface.
Het deksel van de binnenunit kan worden verwijderd door de
2 schroeven aan de zijkant te verwijderen en het deksel los te
haken.
Bevestig het deksel met de schroeven en plastic ringen
wanneer u het monteert (de schroeven en plastic ringen
zitten bij de accessoires).
Onderdelen in de unit kunnen heel warm zijn.
Om toegang te krijgen tot de componenten van de schakelkast
– bijv. om de lokale bedrading aan te sluiten – kan het
servicepaneel van de schakelkast worden verwijderd. Draai
daartoe de schroeven op de voorkant los en haak het service-
paneel van de schakelkast los.
Schakel alle voedingen uit — d.w.z. de voeding van de
buitenunit en de voeding van de backupverwarming en de
tank voor warm water voor huishoudelijk gebruik (indien
van toepassing) — voordat u het servicepaneel van de
schakelkast verwijdert.
