4. Üniteye genel bakış
4.1. Ünitenin açılması
1x
4.2.

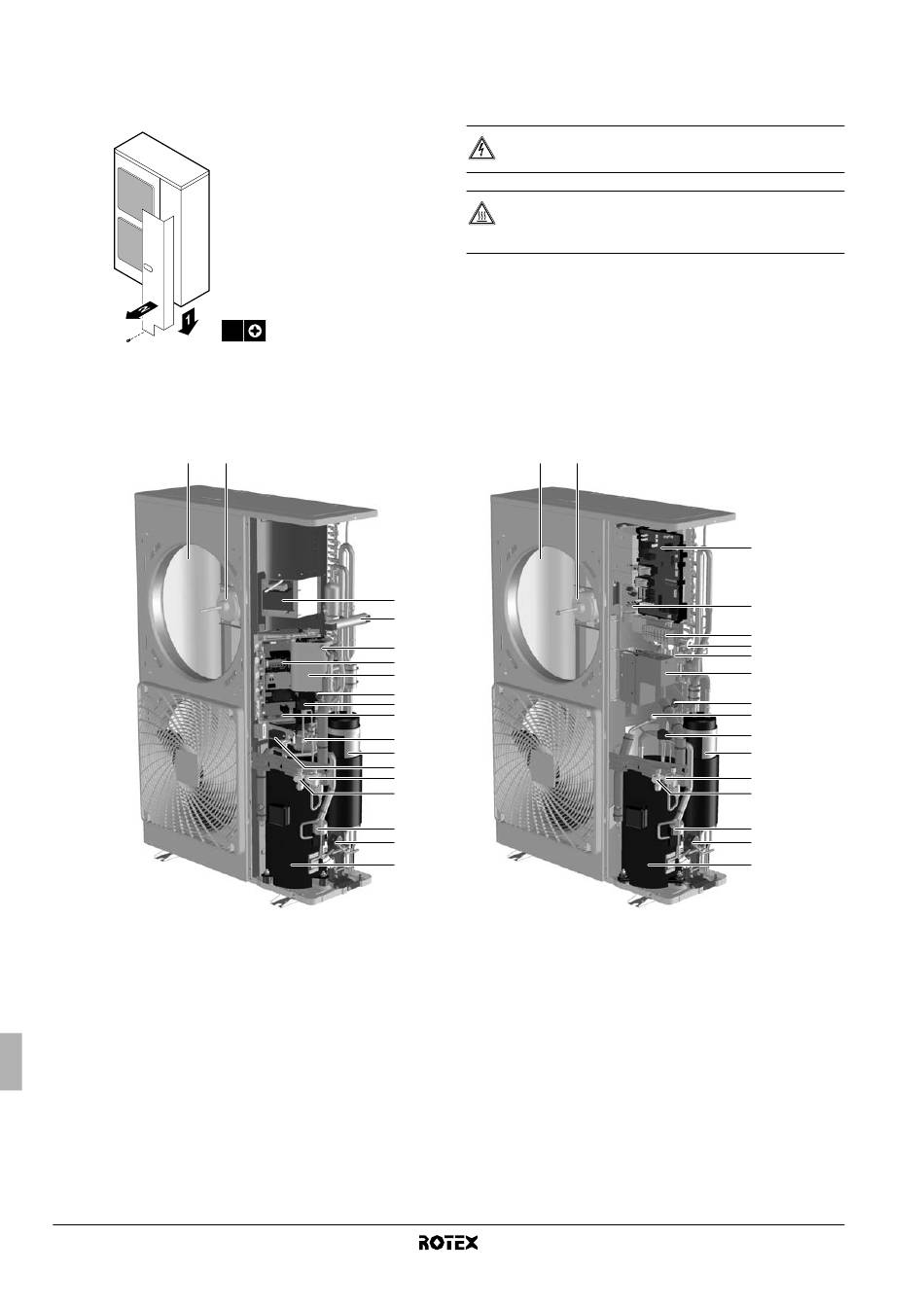

Ana elemanlar

V3
1 2
1 Isı eşanjörü
2 Fan motoru
3 Reaktör serpantin(ler)i
4 4 yollu vana
5 Gürültü filtresi PCB'si (yalnızca V3 modellerinde)
6 Servis PCB'si (yalnızca V3 modellerinde)
7 Basınç sensörü
8 Elektronik genleşme vanası (enjeksiyon)
9 Ana PCB (inverter ve kontrol PCB'si) (yalnızca V3 modellerinde)
10 Yüksek basınç anahtarı
Montaj kılavuzu
5
TEHLİKE: ELEKTRİK ÇARPMASI
Bkz. "2. Güvenlik ifadeleri", sayfa 2.
TEHLİKE:
DOKUNMAYIN
Bkz. "2. Güvenlik ifadeleri", sayfa 2.
W1
1
3
4
18
6
5
7
8
9
10
11
12
13
14
15
16
17
11 Akümülatör
12 Terminal haberleşmesi ve güç beslemesi
13 Gaz kesme vanası
14 Sıvı kesme vanası
15 Elektronik genleşme vanası (ana)
16 Solenoid vana (sıcak gaz geçişi)
17 Kompresör
18 Servis portu
19 Kontrol PCB'si (gürültü ve filtre PCB'si) (yalnızca W1 modellerinde)
20 Inverter PCB'si (yalnızca W1 modellerinde)
BORULARA VE DAHİLİ
2
RRLQ011~016CAV3+W1
Hava kaynaklı ısı pompası dış ünitesi
4PW57795-1 – 10.2010
PARÇALARA
19
20
12
4
18
3
7
10
8
11
13
14
15
16
17
