Pompa işletimi
Üniteye (1) termostat bağlı değilken pompa (3), ünite devrede olduğu
sürece ya da istenen su sıcaklığına erişilene kadar çalışmak üzere
düzenlenebilir.
NOT Pompa konfigürasyon ayrıntıları, "Pompa işletim
konfigürasyonu" sayfa 19 konusunda bulunabilir.
Hacim ısıtma ve soğutma
Mevsime bağlı olarak, müşteri kullanıcı arabirimi üzerinden soğutma
veya ısıtma seçecektir.
Ünite (1), çıkışı hedeflenen su sıcaklığına erişmek için soğutma
modunda veya ısıtma modunda çalışacaktır.
Ünite ısıtma modundayken 2 yollu vana (11) açıktır. Sıcak su hem fan
koil ünitelerine hem de zeminden ısıtma devrelerine verilir.
Ünite soğutma modunda olduğunda, soğuk suyun zeminden ısıtma
devrelerinden (FHL) geçişini kesmek için motorlu 2 yollu vana (11)
kapatılır.
Uzaktan kumandalı vanalarla birkaç devre kapatılırken,
akış anahtarlı güvenlik aygıtının devreye girmesini
önlemek için bir baypas vanasının (7) takılması gerekebilir.
Aynı zamanda bkz. "Uygulama 2" sayfa 6.
2 yollu vana (11) kablo bağlantıları, NC (normalde kapalı)
ve NO (normalde açık) vana için farklıdır! Kablo bağlantı
şemasındaki ayrıntılara uygun olarak doğru terminal
numaralarına bağladığınızdan emin olun.
Isıtma/soğutma işletiminin AÇMA/KAPAMA ayarı kullanıcı arabirimi
vasıtasıyla yapılır.
Üniteye genel bakış
Ünitenin açılması
2 2
1
3
Kapı 1 kompresör bölümüne ve elektrik aksamına erişim sağlar
Kapı 2 hidrolik bölümün elektrik aksamına erişim sağlar
Kapı 3 hidrolik bölümüne erişim sağlar
Kapılar 1 ve 2 çıkarılmadan önce tüm güç kaynaklarını
kesin — örn. ünite güç kaynağı ve yardımcı ısıtıcı ile
kullanım sıcak suyu deposu güç kaynağı (uygulanabilir
olduğunda).
Ünitenin içindeki parçalar sıcak olabilir.
R(D/B)LQ011~016AA6V3+W1
Hava su tipi ısı pompa sistemi ünitesi
4PW53149-1

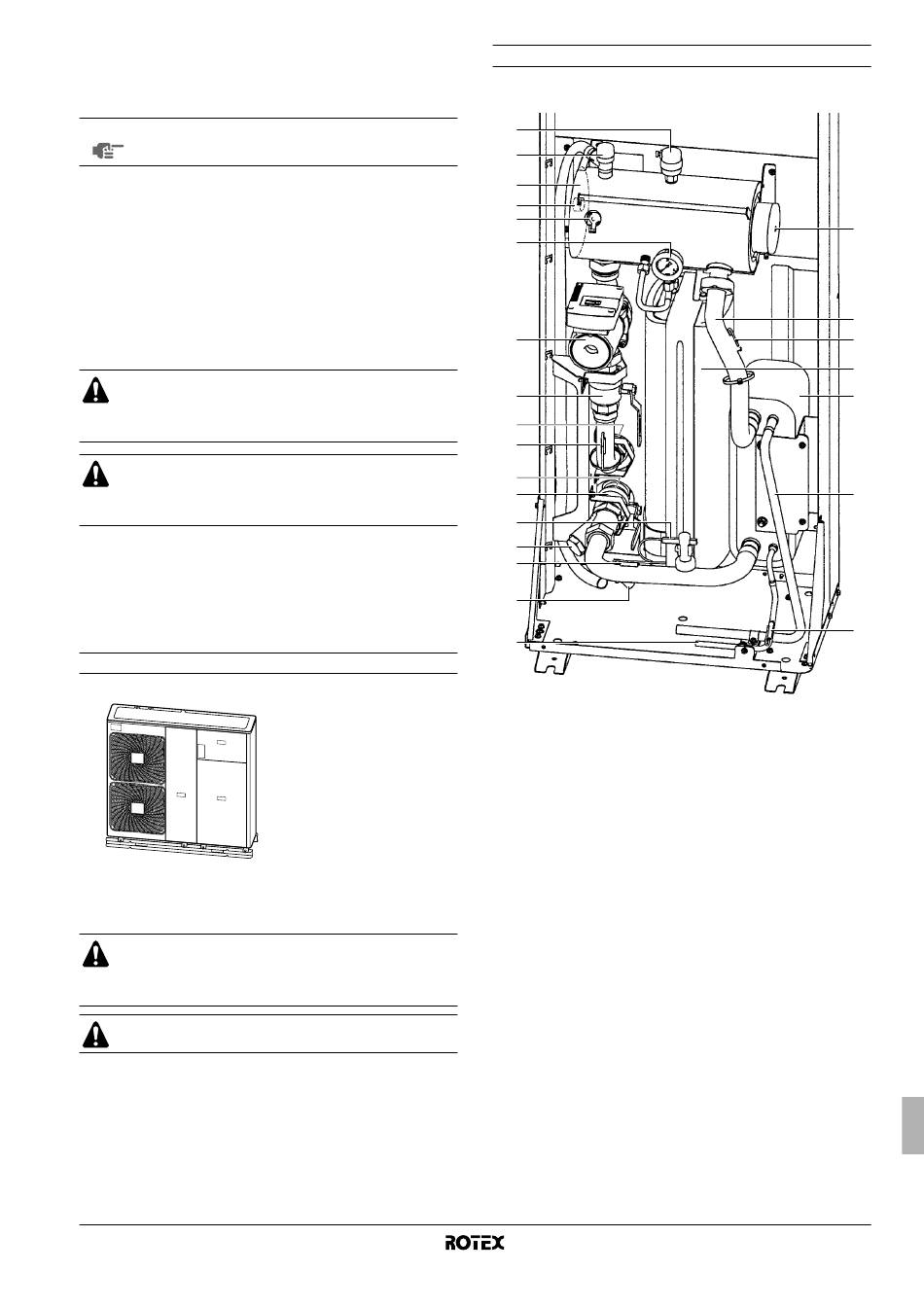

Ana elemanlar

Hidrolik bölümü (kapı 3)
1
19
16
18
17
13
15
8
10
3
9
8
14
12
3
11
6
1. Hava alma vanası
Hava alma vanası aracılığıyla su devresinde kalan hava
otomatik olarak alınacaktır.
2. Yardımcı ısıtıcı
Yardımcı ısıtıcı, düşük dış hava sıcaklıklarından dolayı ünitenin
ısıtma kapasitesi yetersiz kaldığında su devresine ilave ısıtma
kapasitesi sağlayacak olan elektrikli bir ısıtma elemanından
ibarettir, aynı zamanda soğuk dönemlerde dış su borularını da
donmaya karşı korur.
3. Sıcaklık sensörleri
Dört adet sıcaklık sensörü, su devresinin farklı noktalarında su
ve soğutucu sıcaklığını belirler.
4. Isı eşanjörü
5. Genleşme kabı (10 l)
6. Soğutucu sıvı bağlantısı
7. Soğutucu gaz bağlantısı
8. Kesme vanaları
Su giriş bağlantısı ile su çıkış bağlantısı üzerinde bulunan
kesme vanaları, ünite su devresi tarafının mesken içi su devresi
tarafından izole edilmesini
boşaltılması ve filtre değişimi yapılır.
9. Su giriş bağlantısı
10. Su çıkış bağlantısı
11. Drenaj ve doldurma vanası
12. Su filtresi
Su filtresi, pompanın zarar görmesini veya evaporatörün
tıkanmasını önlemek için sudaki kiri temizler. Su filtresi düzenli
aralıklarla temizlenmelidir. Bkz. "Bakım" sayfa 29.
2
2
3
5
4
7
3
sağlar. Bu sayede ünitenin
Montaj kılavuzu
